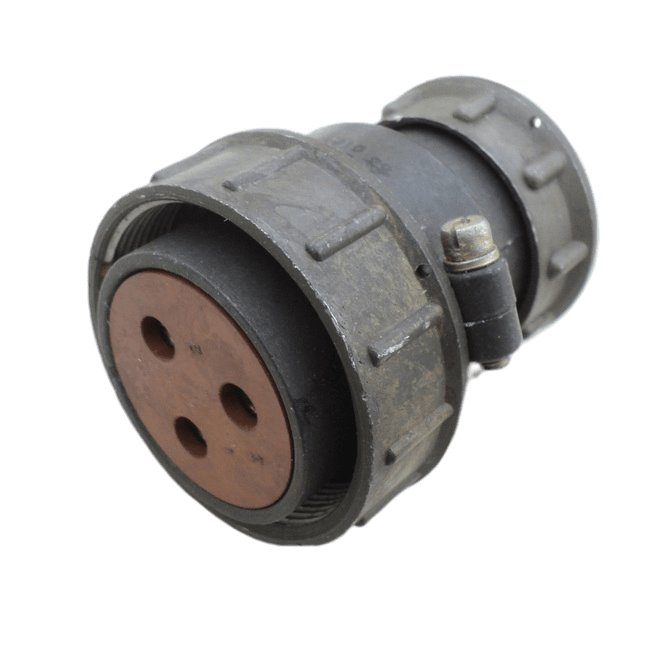

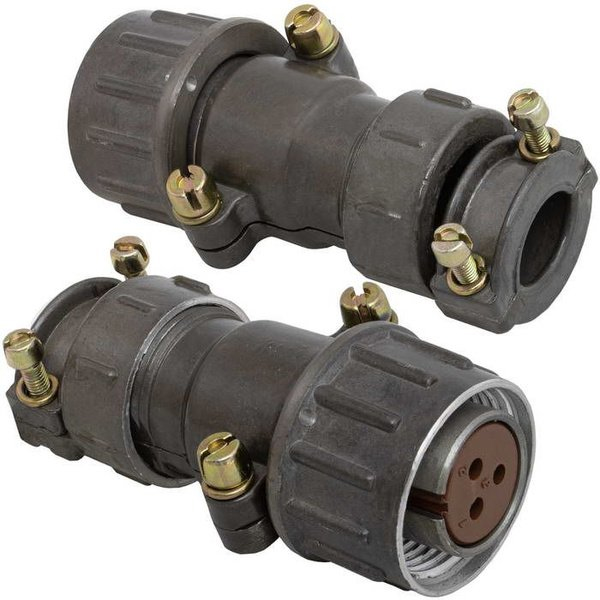

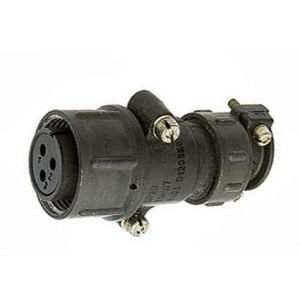

ШР20ПНШ7 (правильнее: ШР20П3НШ7) — это низкочастотный цилиндрический электрический разъём серии ШР, кабельная розетка с прямым патрубком для неэкранированного кабеля.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Используется в аппаратуре общего и специального назначения: промышленная электроника, измерительная техника, связь, различные приборы.​

• Допускается применяться на открытом воздухе при защите от прямого дождя, пыли и солнечного излучения.​

Расшифровка обозначения

ШР20П3НШ7:​

• «ШР» — тип соединителя, низкочастотный цилиндрический, резьбовое сочленение.​

• «20» — условный размер корпуса (габарит серии).​

• «П» — исполнение кабельной части: с прямым патрубком.​

• «3» — число контактов.

• «Н» — материал корпуса (карболит/нормальное исполнение, негерметичный).

• «Ш7» — ключ исполнения по климату/конструкции (УХЛ2 и др., конкретика задаётся ТУ).​

Основные электрические характеристики

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Рабочий ток на контакт: до 25 А (для исполнения на 3 контакта).

• Максимальная токовая нагрузка (кратковременная): до 35 А по одному контакту (в ряде источников до 75 А максимальная нагрузка, уточняется по конкретному ТУ).

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.​

Механические и климатические параметры

• Количество сочленений/расчленений: порядка 500 циклов.

• Минимальная наработка: не менее 1000 часов. +3

• Диапазон рабочих температур окружающей среды: от −60 °C до +60 °C.

• С учётом нагрева контактов: рабочий диапазон от −60 °C до +110 °C.

• Допустимая синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с² (около 30 g).

• Ускорение одиночного удара: до 5000 м/с², многократного — до 350 м/с².

• Атмосферное пониженное давление: до 1,3·10⁻⁴ Па (около 10⁻⁶ мм рт. ст.).

• Срок сохраняемости: порядка 15 лет.

Конструкция

• Тип корпуса: кабельный, цилиндрический, резьбовое сочленение с ответной частью (вилкой).

• Патрубок: прямой, под неэкранированный кабель.

• Исполнение по климату: УХЛ2 по ГОСТ 15150-69 (для работы в умеренном и холодном климате, в защищённых условиях).​

• Поляризация: одношпоночная, что исключает неправильное соединение.
