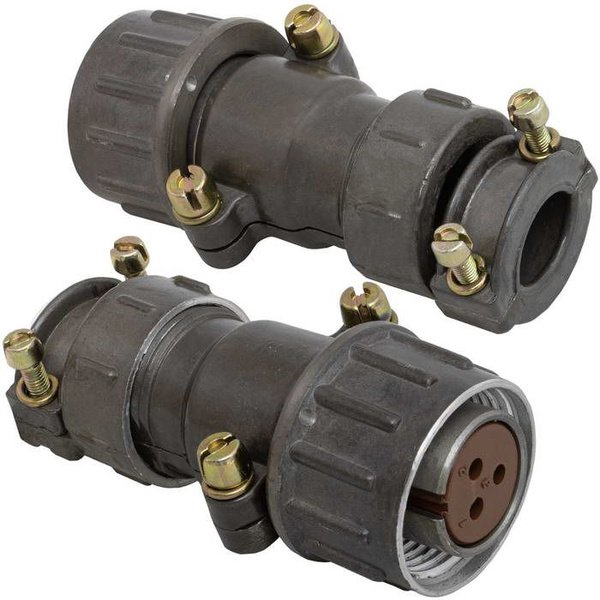

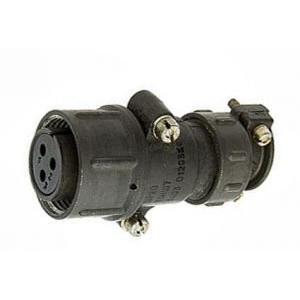

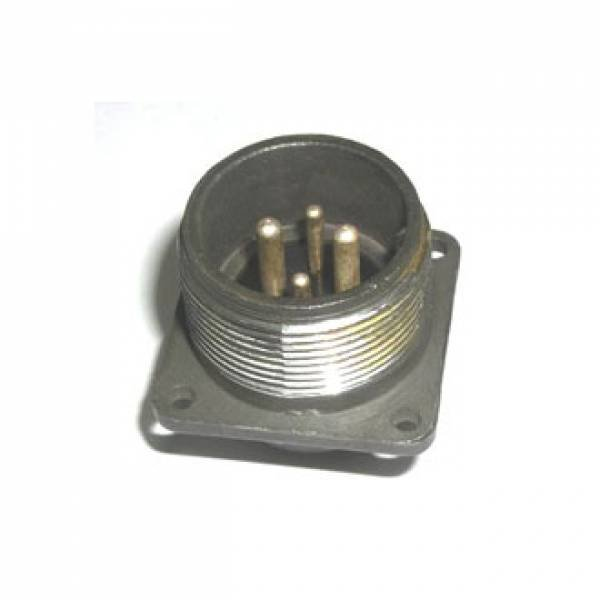

Назначение соединителя ШР20ПНШ7 серии «Каскад»

ШР20ПНШ7 серии «Каскад» — это негерметичный цилиндрический низкочастотный соединитель, выпускаемый в виде розетки или вилки, с условным размером корпуса 20 и пятью контактами. Изделие предназначено для коммутации низковольтных электрических цепей в составе различного оборудования, где требуется надёжное механическое и электрическое соединение проводников при ограниченном числе циклов сочленения и расчленения.

Буквенно-цифровое обозначение ШР20ПНШ7 раскрывает конструктивные особенности изделия. Сочетание «ШР» указывает на тип цилиндрического низкочастотного соединителя, число «20» — на условный размер корпуса, буква «П» обозначает конструктив с прямым патрубком, то есть кабельную часть, буква «Н» — негерметичное исполнение, буква «Ш» определяет тип контактов, а цифра «7» — код комбинации контактов. В данном случае код «7» соответствует пяти контактам диаметром 1,5 мм.

Подтверждённые технические особенности

Для изделий серии ШР20, включая модификацию ШР20П5НШ7 и аналогичные исполнения производства «Каскад», характерны следующие рабочие параметры. Максимальное рабочее напряжение переменного и постоянного тока составляет до примерно 850 В. Максимальный рабочий ток на один контакт диаметром 1,5 мм достигает 10 А, а суммарный номинальный ток при пяти контактах — порядка 50 А на весь соединитель.

Сопротивление контактов и параметры изоляции соответствуют требованиям отечественных технических условий и нормам для низкочастотных соединителей, что обеспечивает устойчивую работу в промышленных условиях. Сопротивление изоляции в нормальных условиях составляет порядка 5000 МОм. Рабочий диапазон температур ориентировочно находится в пределах от минус 60 до плюс 60 градусов Цельсия, климатическое исполнение — общепромышленное.

• Корпус изготавливается, как правило, из алюминиевого сплава с оксидным покрытием.
• Изолятор выполняется из бакелитоподобных материалов.
• Контакты изготавливаются из латуни с никелевым покрытием.
• Сочетание контактов «7» означает пять круглых штыревых или гнёздовых контактов диаметром 1,5 мм, размещённых по кругу.
• Монтаж резьбовой, с накидной гайкой М24 и шагом резьбы 1,5.
• Соединение с проводником выполняется пайкой.
• Ресурс составляет обычно не менее 500–1000 циклов сочленения и расчленения.
• Гарантированная минимальная наработка — порядка нескольких сотен — тысячи часов.

Применение и условия эксплуатации

Соединитель ШР20ПНШ7 применяется в низковольтных электрических цепях различного оборудования, включая промышленные установки, где требуется цилиндрическое разъёмное соединение с фиксацией накидной гайкой. Вариант установки предусматривает монтаж на панель или в клеммный блок, что позволяет использовать изделие как в составе приборов, так и в качестве кабельной части соединительного узла.

Негерметичное исполнение определяет область применения: соединитель рассчитан на работу в условиях, где не требуется защита от прямого воздействия воды и агрессивных сред. При этом общепромышленное климатическое исполнение и широкий температурный диапазон допускают эксплуатацию в неотапливаемых помещениях и на открытом воздухе в умеренных условиях.

Приёмка и подтверждённые данные

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества. Артикул соединителя — 9387, категория — ШР20, производитель — «Каскад». Указанные электрические и конструктивные параметры относятся к типовым изделиям этой серии и не являются расчётными данными для конкретной партии; точные значения следует уточнять по документации производителя.
