Назначение и область применения

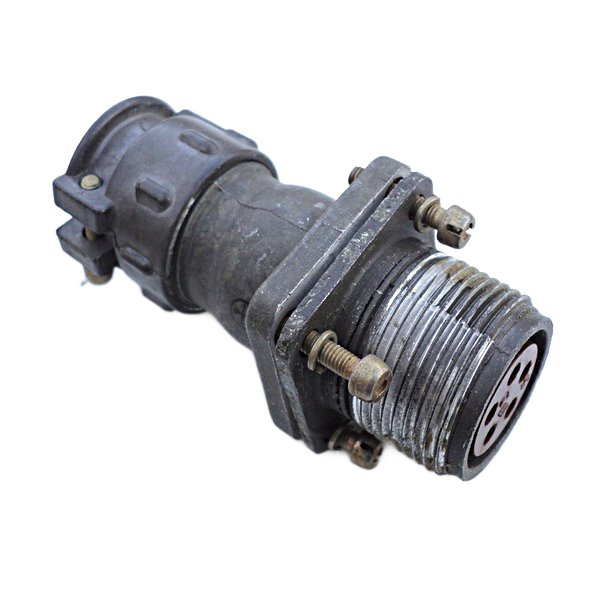

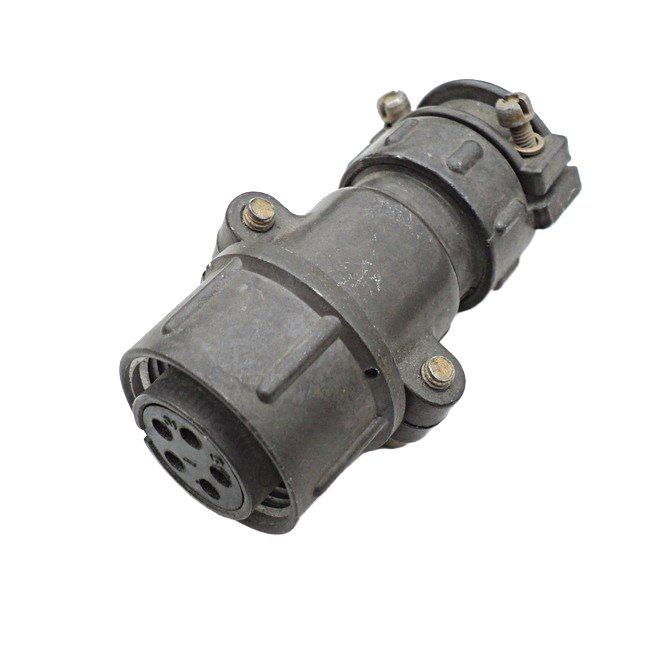

ШР20ПНШ10Н представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических проводников.

Соединитель рассчитан на внутренний монтаж в климатическом исполнении УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. При обеспечении дополнительной защиты от дождя и пыли возможно наружное применение. Конструкция предусматривает прямой патрубок кабельной части и гайку для неэкранированного кабеля, что упрощает монтаж и подключение проводников.

Подтверждённые технические особенности

Электрические и механические параметры изделия подтверждены производителем и определяют область его эффективного использования:

• Количество контактов — 5 штук, диаметр каждого контакта — 2,5 мм.
• Рабочее напряжение — до 850 В.
• Номинальный ток на один контакт — до 25 А, максимально допустимый — 35 А.
• Сечение подсоединяемого провода — не более 3 мм².
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60°C до плюс 60°C, с учётом перегрева контактов до плюс 110°C.
• Устойчивость к вибрационным нагрузкам — в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Устойчивость к механическим ударам — до 5000 м/с².
• Ресурс по наработке — 1000 часов.
• Допустимое количество сочленений и расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Расшифровка маркировки

Обозначение ШР20ПНШ10Н содержит информацию о конструктивных особенностях соединителя. Каждый элемент маркировки имеет строго определённое значение:

• ШР — тип соединителя: негерметичный цилиндрический.
• 20 — условный размер корпуса.
• П — прямой патрубок кабельной части.
• 5 — количество контактов.
• Н — гайка для неэкранированного кабеля.
• Ш — розетка (гнездо), определяющая тип ответной части.
• 10 — обозначение сочетания контактов.

Рекомендации по применению

ШР20ПНШ10Н предназначен для использования в составе радиоэлектронных устройств и радиотехнической аппаратуры, где требуется стабильная передача электрических сигналов и питания. Благодаря пяти контактам диаметром 2,5 мм соединитель обеспечивает надёжное подключение нескольких линий одновременно. Высокое сопротивление изоляции и низкое переходное сопротивление контакта гарантируют стабильность электрических параметров в течение всего срока службы.

При монтаже необходимо учитывать допустимое сечение провода не более 3 мм² и соблюдать полярность подключения в соответствии со схемой контактной группы. Изделие рассчитано на умеренные и холодные климатические условия, а при наружной установке требуется дополнительная защита от атмосферных осадков и пыли. Соединитель выдерживает значительные вибрационные и ударные нагрузки, что позволяет применять его в аппаратуре, эксплуатируемой в условиях механических воздействий.
