Назначение разъёма ШР20ПНШ10

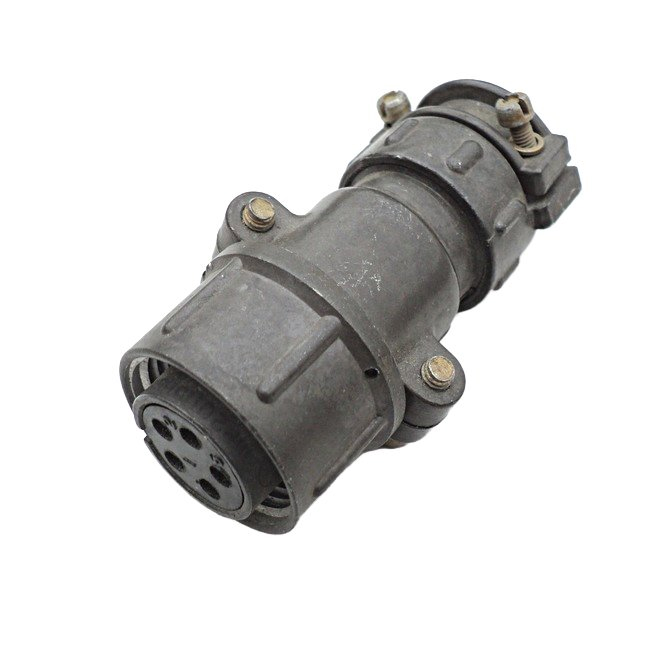

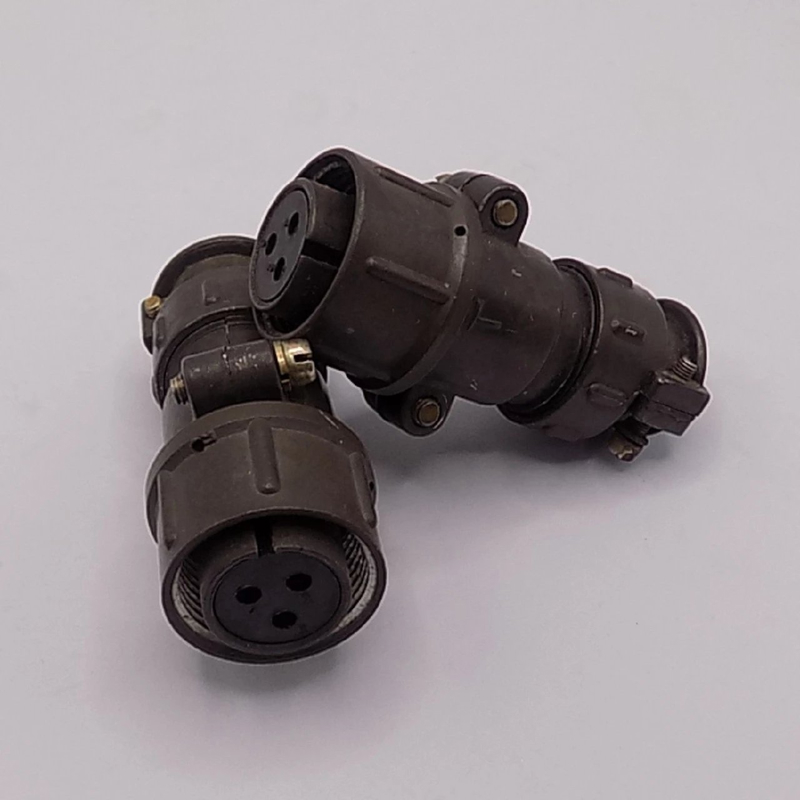

Розетка ШР20П5НШ10 производства АО «Завод Элекон» — это кабельная розетка цилиндрического негерметичного типа, входящая в серию ШР. Изделие предназначено для формирования разъёмного соединения между кабельной линией и электротехническим или электронным оборудованием. Основная задача розетки — обеспечить надёжную передачу электрических сигналов и питающих напряжений в цепях постоянного и переменного тока, в том числе повышенной частоты (до нескольких мегагерц).

Разъём применяется там, где требуется многоконтактное соединение «кабель–оборудование» с возможностью быстрого подключения и отключения. Конструкция с прямым патрубком упрощает монтаж кабеля и фиксацию его в корпусе розетки. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги или агрессивных сред под давлением.

Подтверждённые технические особенности

Розетка оснащена 5 контактами диаметром 2,5 мм. Контакты имеют серебряное покрытие, которое снижает переходное сопротивление и повышает стабильность соединения. Подключение рассчитано на неэкранированный кабель с сечением провода до 3 мм² на контакт.

• Рабочее напряжение: до 850 В переменного или постоянного тока (амплитудное значение).
• Рабочий ток на контакт: до 25 А; максимально допустимый ток на один контакт — до 35 А.
• Суммарный ток на соединитель: до 125 А.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Диапазон рабочих температур окружающей среды: от минус 60 °C до плюс 60 °C; с учётом перегрева контактов — до плюс 110 °C.
• Устойчивость к синусоидальной вибрации в диапазоне частот до нескольких тысяч герц и к линейным нагрузкам порядка нескольких сотен метров на секунду в квадрате.

Розетка совместима с вилками серии ШР того же габаритного размера (условный размер 20) и аналогичным сочетанием контактов (шифр 10). Это обеспечивает унификацию разъёмных соединений в промышленной и радиоэлектронной аппаратуре.

Применение и особенности эксплуатации

ШР20ПНШ10 используется в электрических цепях постоянного и переменного тока повышенной частоты, где требуется надёжное многоконтактное соединение. Благодаря высокой вибрационной и механической устойчивости розетка подходит для работы в условиях повышенной вибрации, например в составе промышленного оборудования, приборов и радиоэлектронных устройств.

Монтаж предполагает подключение неэкранированного кабеля с фиксацией проводов на контактах. При эксплуатации важно соблюдать допустимые токовые нагрузки на контакт и суммарный ток на соединитель, а также учитывать температурный режим с поправкой на перегрев контактов. Приёмка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.

Розетка ШР20ПНШ10 не предназначена для герметичных соединений и не требует экранирования кабеля. Её применение оправдано в стационарных и подвижных электротехнических системах, где необходима частая коммутация или замена кабельных линий без демонтажа ответного оборудования.
