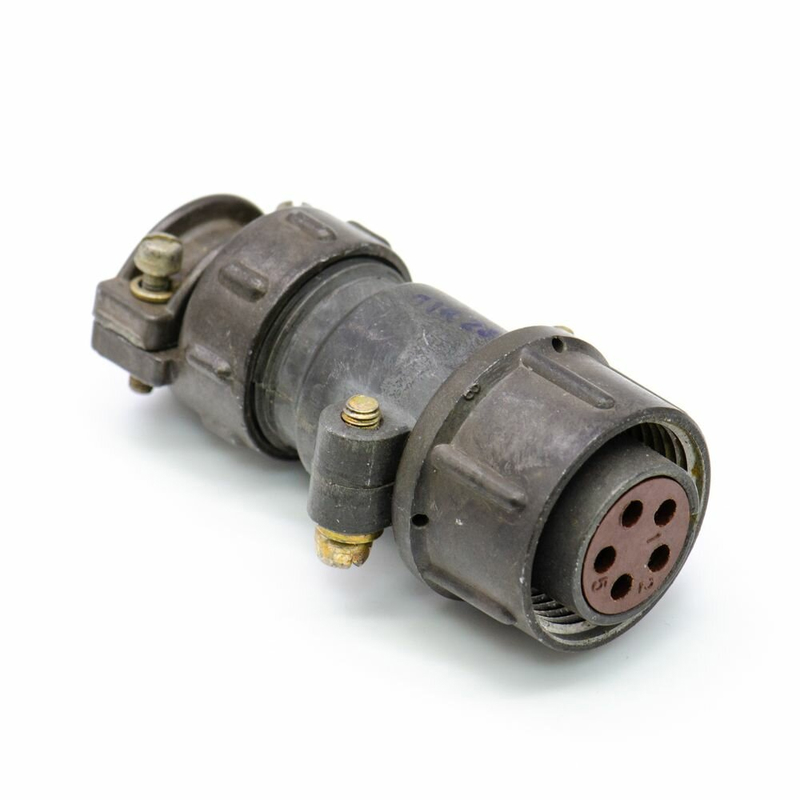

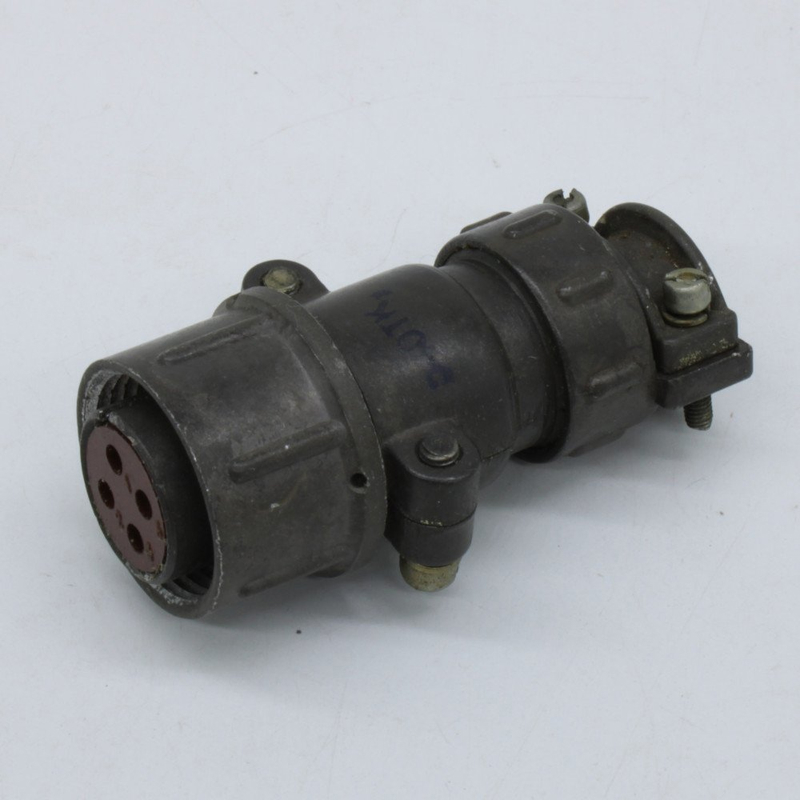

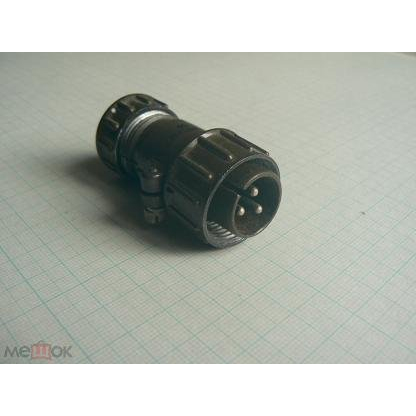

ШР20ПНШ10 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в различных аппаратах.

Характеристики

Соединитель имеет 5 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 35 А (рабочий ток — 25 А). +1
Он рассчитан на работу при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с² и механические удары до 5000 м/с². +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, сопротивление изоляции — не менее 5000 МОм.

Расшифровка

Обозначение ШР20ПНШ10 расшифровывается так: ШР — тип соединителя (негерметичный), 20 — условный размер корпуса, П — конструктивное исполнение кабельной части с прямым патрубком, 5 — число контактов, НШ — неэкранированный штыревой контакт, 10 — возможно, вариант исполнения.

Применение

Такие разъемы используются в радиоэлектронной и радиотехнической аппаратуре для цепей постоянного и переменного тока частотой до 3 МГц, в условиях пониженного давления до 1,3·10⁻⁴ Па. +2
Климатическое исполнение — УХЛ, материал контактов — серебро или никель.
