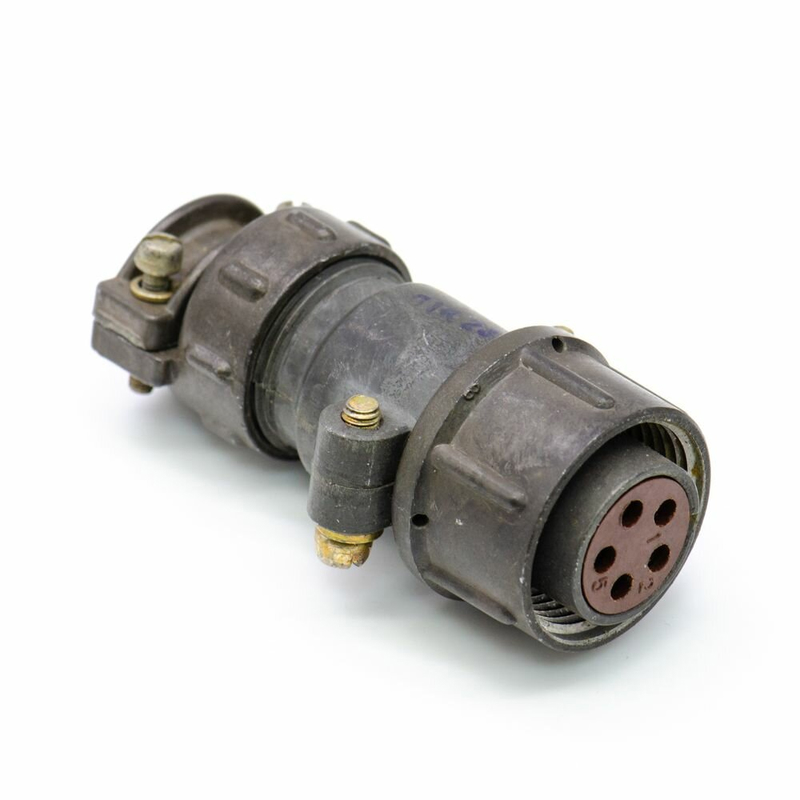

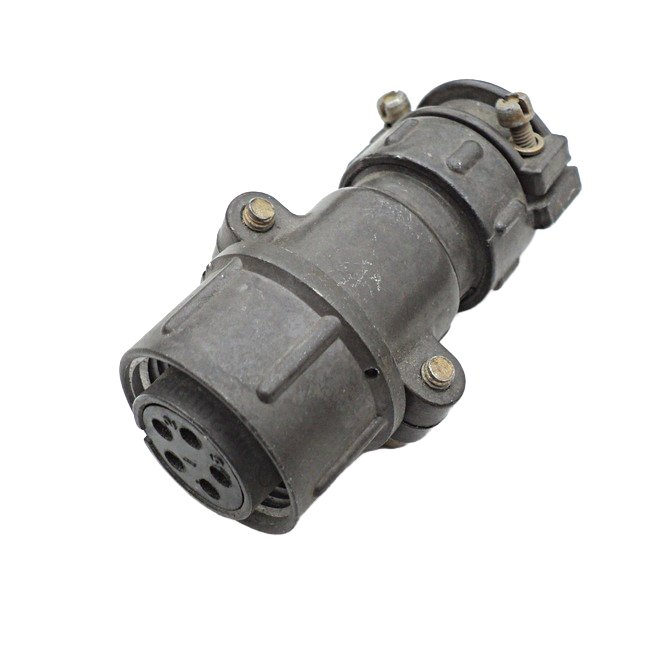

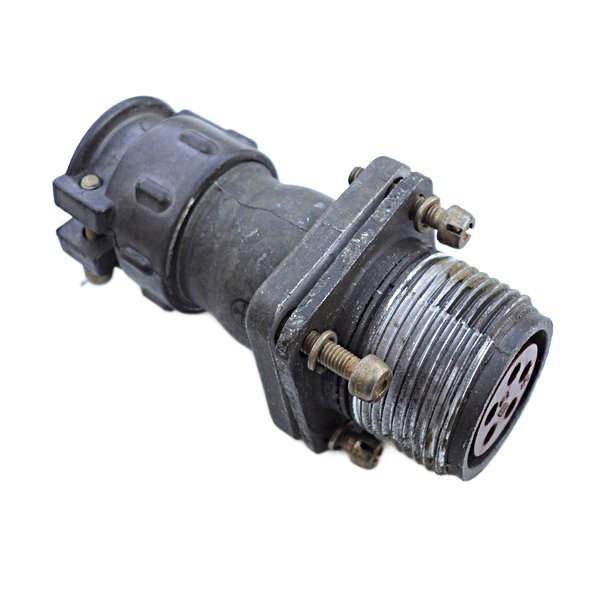

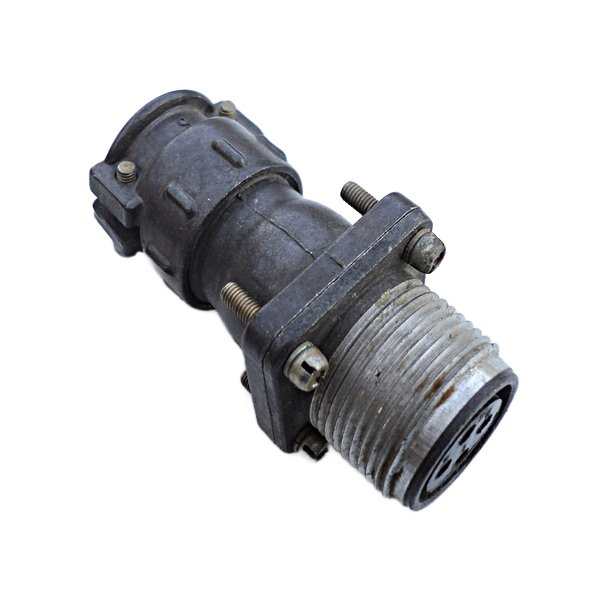

ШР20ПНГ10Н — это приборная розетка низкочастотного цилиндрического соединителя серии ШР советского/российского производства.

Расшифровка обозначения

Соединитель состоит из частей: ШР — тип (негерметичный цилиндрический), 20 — условный размер корпуса, П — приборная часть без патрубка (или ПК с прямым патрубком в вариациях), НГ — нормальные габариты с одношпоночной поляризацией, 10 — количество контактов, Н — покрытие контактов никелем.

Назначение

Предназначена для внутреннего и наружного монтажа (с защитой от пыли и влаги) в радиоэлектронной и радиотехнической аппаратуре. Работает в цепях постоянного и переменного тока частотой до 3 МГц, климатическое исполнение УХЛ (от -60 до +60 °C).

Технические характеристики

• Сопротивление изоляции: не менее 5000 МОм.

• Амплитудное напряжение: до 850 В.

• Вибрация: 1–5000 Гц, ускорение 300 м/с² (30 g).

• Удар: одиночный до 5000 м/с² (500 g), многократный 350 м/с² (35 g).

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.
