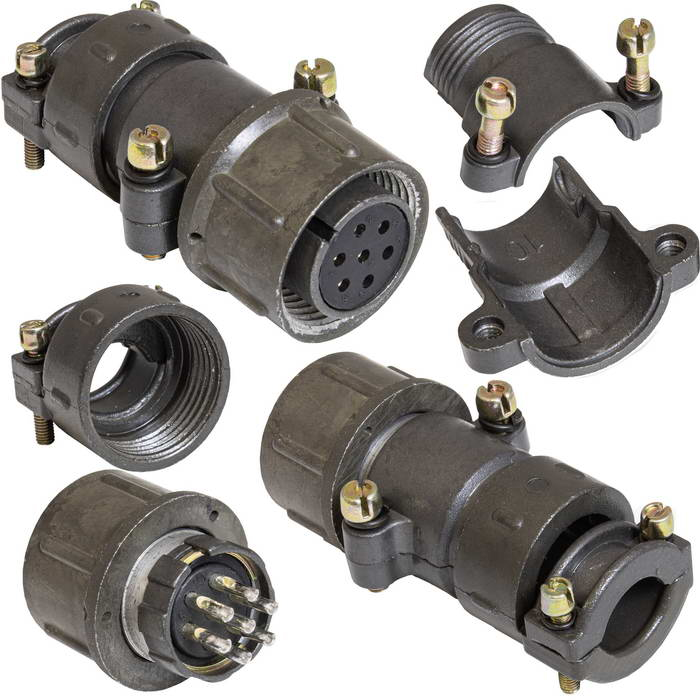

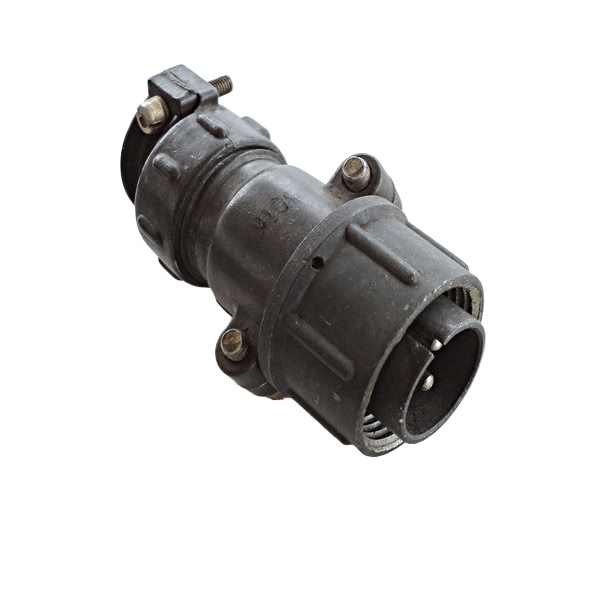

ШР20ПНГ7 — это цилиндрический штепсельный разъём серии ШР с условным размером корпуса 20, предназначенный для соединения электрических цепей постоянного и переменного тока в аппаратуре общего назначения.

Расшифровка обозначения

• «ШР» — штепсельный разъём (цилиндрический, негерметичный).​

• «20» — условный размер корпуса (диаметр/габарит корпуса разъёма).​

• «П» — конструктивное исполнение: как правило, приборная часть без патрубка либо кабельная часть с прямым патрубком (в зависимости от варианта исполнения в серии).​

• «Н» — негерметичное исполнение.​

• «Г7» — исполнение по климату и варианту фиксации/конструкции (группа климатического исполнения УХЛ, общепромышленное применение).

Основные электрические параметры (для типового ШР20П*НГ7 на 3 контакта)

• Рабочее напряжение до 850 В (амплитудное значение).

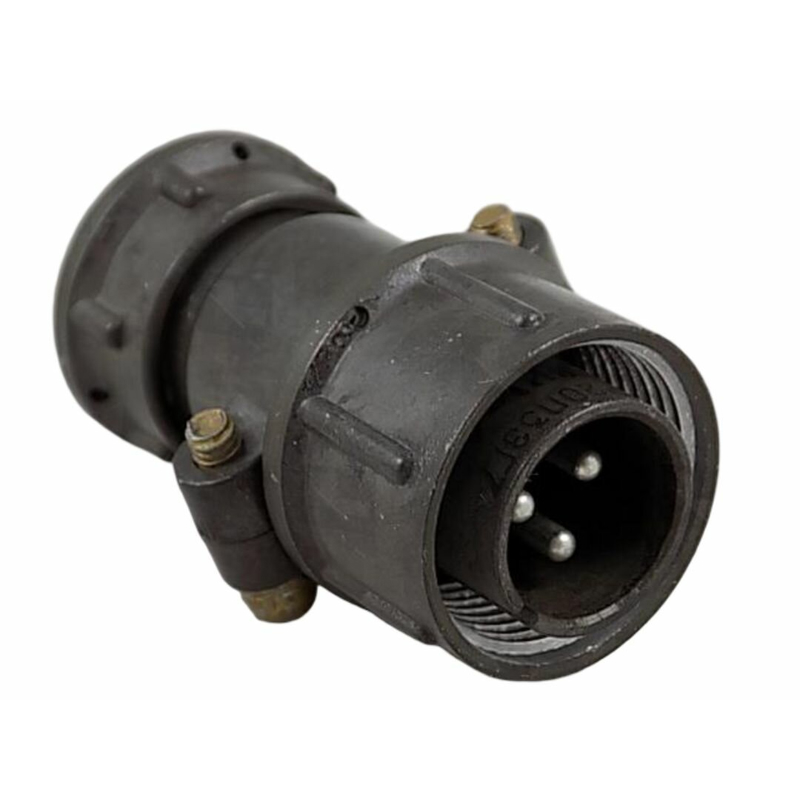

• Число контактов в типовом исполнении — 3 (для индекса «3», например ШР20П3НГ7).

• Рабочий ток на контакт до 25 А, допустимая максимальная токовая нагрузка одиночного контакта до 35 А.

• Сопротивление контактов порядка 0,3–2,5 мОм, сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Механическая прочность и ресурс

• Допустимая синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с².

• Механический удар одиночного действия — до 5000 м/с², многократного действия — до 350 м/с².

• Ресурс: не менее 500 сочленений-разъединений, минимальная наработка не менее 1000 часов, срок сохраняемости до 15 лет.

Климатические условия эксплуатации

• Диапазон рабочих температур от −60 до +60 °C, с учётом перегрева контактов — до +110 °C.

• Степень защиты типично IP54 (защита от пыли и брызг).​

• Разъём рассчитан на работу при пониженном атмосферном давлении до 1,3·10⁻⁴ Па.

Конструктивные особенности и применение

• Соединитель имеет цилиндрический корпус, резьбовое сочленение, одношпоночную поляризацию, контакты с серебряным или никелевым покрытием, монтаж проводов осуществляется пайкой.

• Применяется в промышленной и лабораторной аппаратуре, измерительных приборах, различных системах управления и автоматики, где требуются компактные, надёжные разъёмы среднего тока и напряжения.
