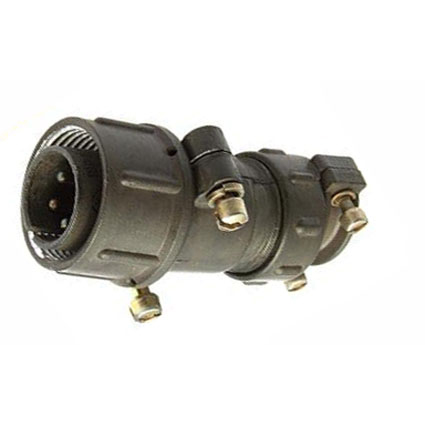

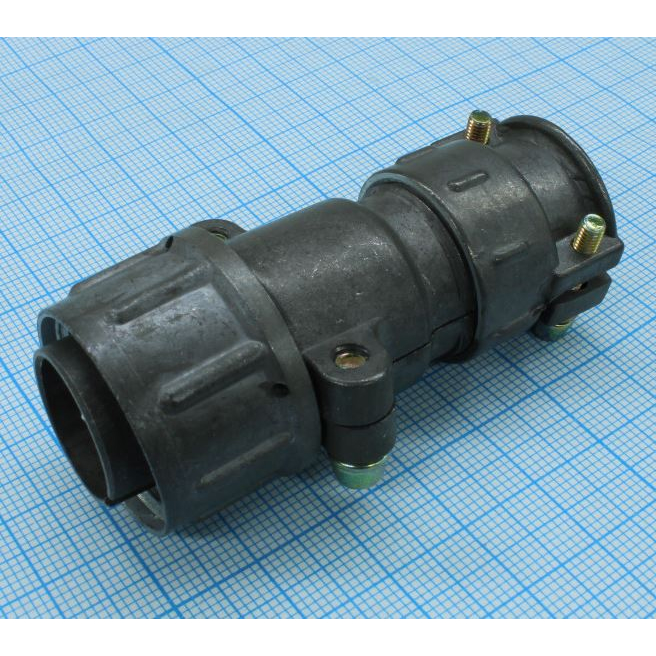

ШР20ПНГ10 — это цилиндрический низкочастотный штепсельный разъём серии ШР с резьбовым соединением, предназначенный для работы в цепях постоянного и переменного тока (до нескольких мегагерц) при повышенных механических и климатических нагрузках.

Расшифровка обозначения

• «ШР» — штепсельный разъём цилиндрический (серия ШР, негерметичный).

• «20» — условный размер корпуса (диаметр корпуса, совместимость по габаритам с другими ШР20).​

• «П» — конструктивное исполнение: как правило, приборная или кабельная часть с прямым патрубком (вилка на кабель, либо приборное исполнение без изгиба).

• «НГ» — для неэкранированного кабеля, патрубок без экранирующих элементов.

• «10» — вариант резьбы/исполнения (тип резьбового сочленения и компоновки серии, совместимость с ответной частью того же кода).

По конструкции ШР20ПНГ10 относится к негерметичным цилиндрическим разъёмам нормальных габаритов с резьбовой муфтой и шпоночной поляризацией, что исключает неправильное соединение.

Назначение и область применения

• Применяется в радиоэлектронной, измерительной и другой аппаратуре как разъём общего назначения.

• Обеспечивает подключение/отключение кабелей к приборам с сохранением надёжного электрического контакта при вибрации, ударах и перепадах температур.

• Используется в цепях постоянного и переменного токов частотой до примерно 3 МГц при рабочем напряжении до порядка сотен вольт (для серии ШР до
