ШР20ПКНШ8 Каскад

Цена:

950 ₽

Производитель: Каскад

Технические характеристики

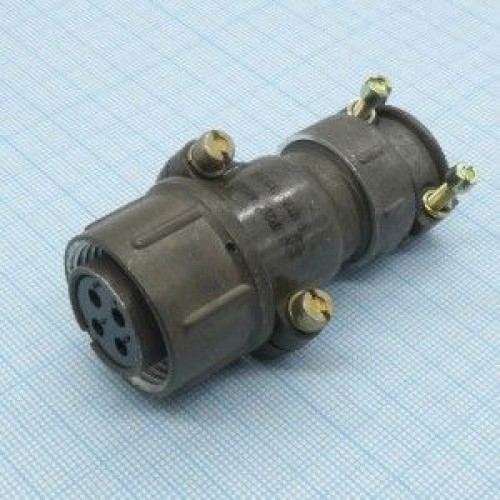

ШР20ПКНШ8 Каскад — это приборная вилка цилиндрического низкочастотного соединителя серии ШР производства НПО «Каскад» (г. Черкесск). Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

ШР — тип соединителя (цилиндрический).
20 — условный размер корпуса.
ПК — приборное исполнение с прямым патрубком (П — прямой патрубок, К — конструктивное исполнение).
4 — количество контактов (4 шт., диаметром 2,5 мм, штыревые).
Н — гайка патрубка для неэкранированного кабеля.
Ш — тип контактов (штыри).
8 — сочетание контактов.

Соединитель рассчитан на рабочий ток до 25 А на контакт (максимум 100 А на весь соединитель) и напряжение до 850 В постоянного или переменного тока. Сопротивление контактов не превышает 1 мОм, изоляции — 5000 МОм. Диапазон рабочих температур: от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ, влажность до 98% при +25°C.

Вибрация: 1–5000 Гц, ускорение 300 м/с².
Удар: однократный до 5000 м/с², многократный 350 м/с².
Ресурс: 500 сочленений-расчленений, наработка 1000 часов.
Срок сохраняемости: 15 лет.
Монтаж: пайка, на панель (отверстия Ø3,2 мм, расстояние 22 мм), резьба накидной гайки M24×1,5.

Корпус из алюминиевого сплава (оксидирование, серый цвет), контакты из латуни с серебряным покрытием, изолятор — бакелит (черный). Габариты: 30×30×65,8 мм, масса около 40 г. Поляризация одношпоночная, без герметизации и уплотнительной втулки.

Взаимодействует с кабельными розетками типа 2РТТ, 2РТ-А. Соответствует ТУ 6313-022-61929916-2015 и НКЦС.434410.111ТУ.

Описание

Назначение

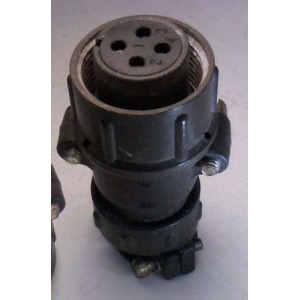

ШР20ПКНШ8 «Каскад» — приборная вилка цилиндрического низкочастотного соединителя серии ШР, выпускаемая НПО «Каскад» (город Черкесск). Изделие предназначено для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка устанавливается на панель прибора и обеспечивает коммутацию четырёх силовых цепей, работающих при значительных токах и напряжениях.

Приборное исполнение с прямым патрубком позволяет монтировать соединитель непосредственно на корпус аппаратуры, а резьбовое соединение накидной гайки обеспечивает механическую фиксацию ответной части и устойчивость к вибрационным и ударным нагрузкам.

Расшифровка обозначения

Маркировка соединителя несёт полную информацию о его конструкции и электрических параметрах:

ШР — тип соединителя, цилиндрический;
20 — условный размер корпуса;
ПК — приборное исполнение с прямым патрубком (П — прямой патрубок, К — конструктивное исполнение);
4 — количество контактов: четыре штыревых контакта диаметром 2,5 мм;
Н — гайка патрубка для неэкранированного кабеля;
Ш — тип контактов: штыри;
8 — сочетание контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А на контакт при максимальном токе 100 А на весь соединитель. Рабочее напряжение достигает 850 В постоянного или переменного тока. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — 5000 МОм.

Диапазон рабочих температур составляет от минус 60 °C до плюс 60 °C с учётом перегрева контактов до плюс 110 °C. Климатическое исполнение — УХЛ, допускается влажность до 98 % при температуре плюс 25 °C. Вибрационные нагрузки: диапазон 1–5000 Гц при ускорении 300 м/с². Ударные нагрузки: однократный удар до 5000 м/с², многократный — 350 м/с².

Ресурс изделия — 500 сочленений-расчленений при наработке 1000 часов. Срок сохраняемости составляет 15 лет.

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава с оксидированием, цвет серый. Контакты изготовлены из латуни с серебряным покрытием, изолятор — из бакелита чёрного цвета. Габаритные размеры составляют 30 на 30 на 65,8 мм, масса — около 40 граммов. Поляризация одношпоночная. Герметизация и уплотнительная втулка в данной модификации отсутствуют.

Монтаж и применение

Монтаж производится пайкой на панель. Крепёжные отверстия имеют диаметр 3,2 мм и располагаются на расстоянии 22 мм друг от друга. Резьба накидной гайки — M24 на 1,5. Вилка взаимодействует с кабельными розетками типов 2РТТ и 2РТ-А.

Изделие соответствует ТУ 6313-022-61929916-2015 и НКЦС.434410.111ТУ. Применяется в составе блоков питания, измерительных приборов, систем управления и другой аппаратуры, где требуется передача значительного тока через компактное разъёмное соединение с повышенной устойчивостью к механическим и климатическим воздействиям.
