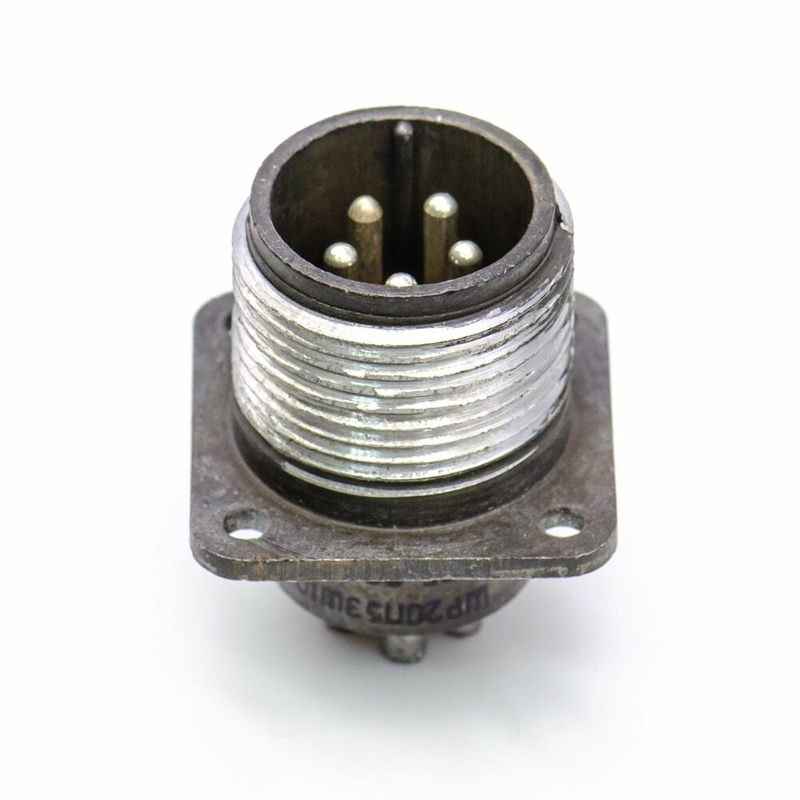

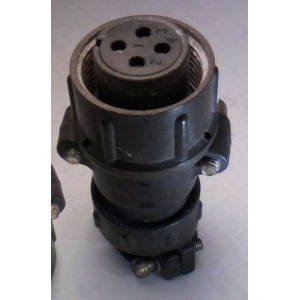

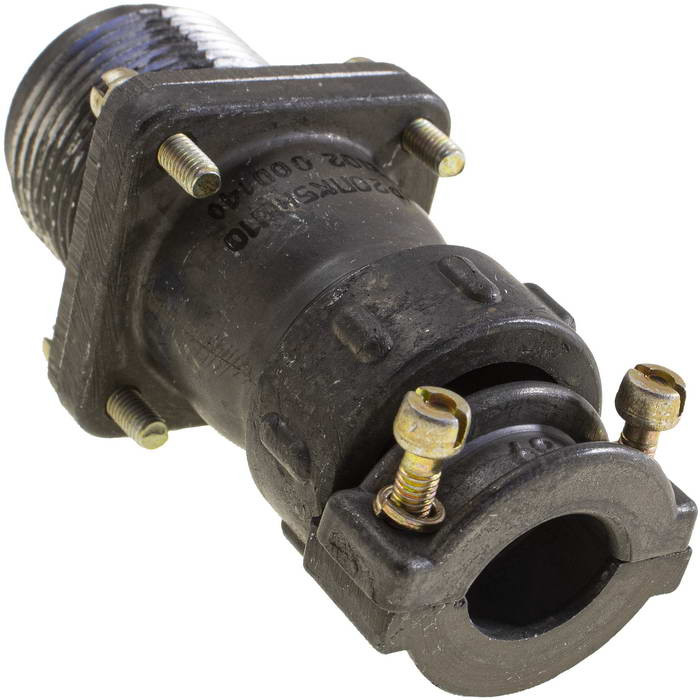

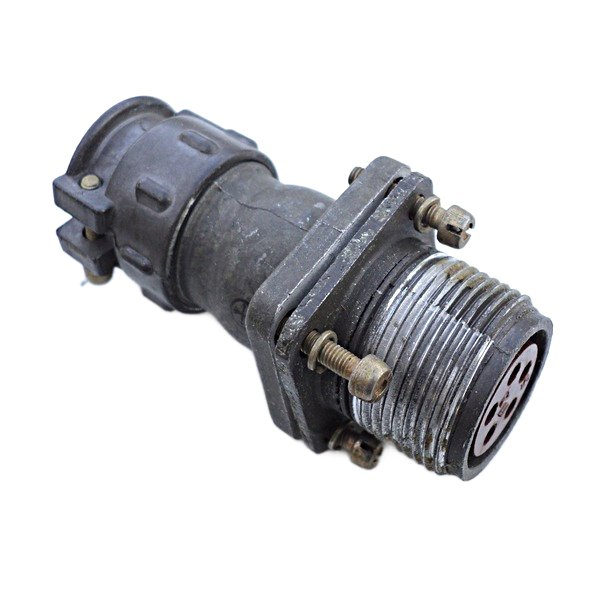

ШР20ПКНШ10

Цена:

800 ₽

Технические характеристики

ШР20ПКНШ10

ШР20ПКНШ10 — это низкочастотный цилиндрический разъём серии ШР советского/российского производства, предназначенный для надёжного соединения электрических цепей в различных аппаратах.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц. Разъём негерметичный, с резьбовым соединением и одношпоночной поляризацией, подходит для блочного (приборного) монтажа.

Расшифровка обозначения

ШР — тип соединителя.
20 — условный размер корпуса.
ПК — конструктивное исполнение: приборная часть с прямым патрубком.
Н — нормальные габариты.
Ш — штыревой контакт.
10 — возможно, вариант исполнения или код модификации.

Основные характеристики

Параметр	Значение
Количество контактов	5
Рабочее напряжение	до 850 В
Рабочий ток на контакт	до 25 А
Максимальная токовая нагрузка	до 35 А
Диаметр контакта	2,5 мм
Сечение провода	до 3 мм²
Рабочая температура	от -60°C до +60°C +1
Синусоидальная вибрация	1–5000 Гц, до 300 м/с² +1
Наработка	минимум 1000 ч
Сочленения-расчленения	500 циклов
Срок сохраняемости	15 лет +1

Этот разъём выдерживает экстремальные условия, включая пониженное давление до 1,3·10⁻⁴ Па и линейное ускорение до 2000 м/с².
