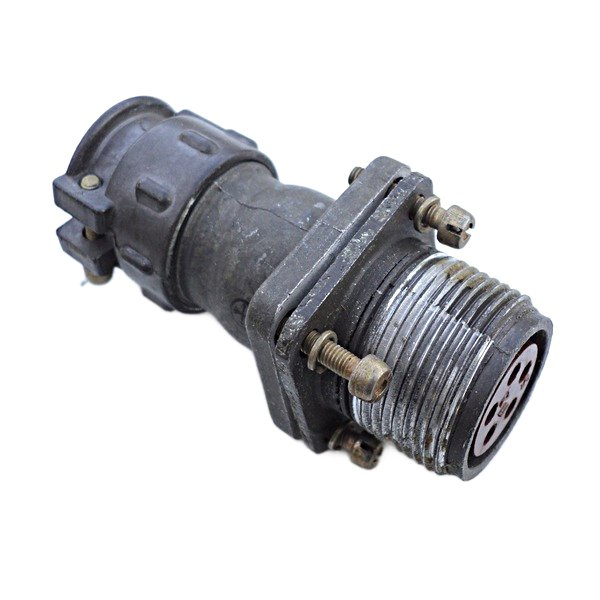

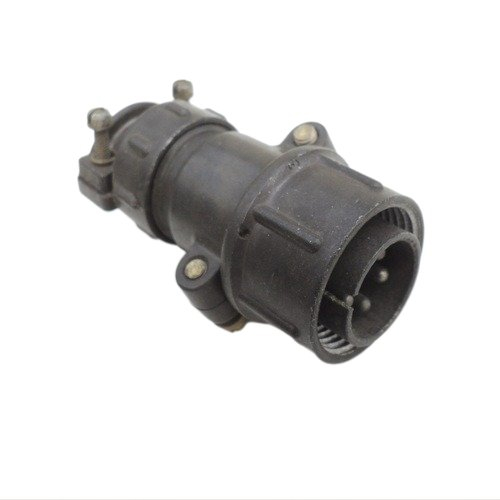

ШР20ПКНГ10 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя, 20 — условный размер корпуса, ПК — конструктивное исполнение с прямым патрубком для приборной части, НГ — нормальные габариты, 10 — количество контактов.

Основные характеристики

Соединитель рассчитан на рабочий ток до 25 А и напряжение до 850 В в цепях переменного и постоянного тока частотой до 3 МГц. +1
Он негерметичный, с климатическим исполнением УХЛ, контакты покрыты серебром или никелем, сопротивление изоляции — не менее 5000 МОм. +1
Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), срок сохраняемости — 15 лет.

Механические свойства

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), одиночный удар (5000 м/с²) и многократные удары (350 м/с²). +2
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500 циклов. +1
Работает при пониженном давлении до 1,3·10⁻⁴ Па.
