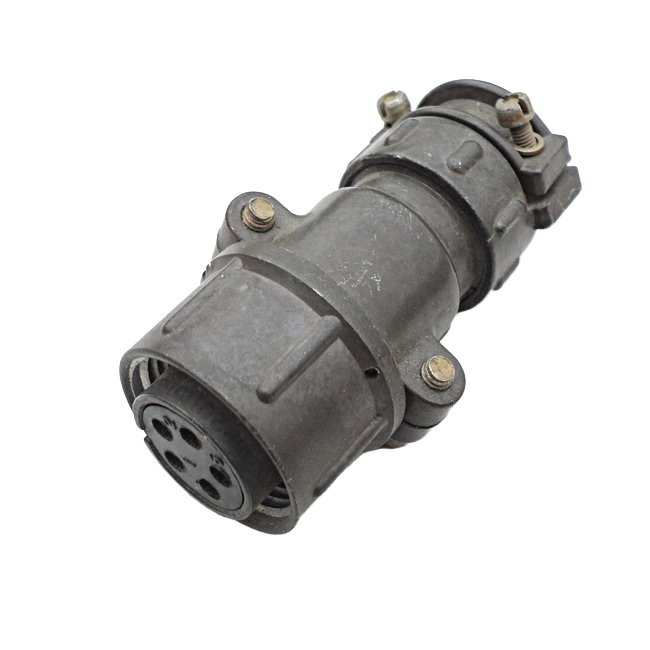

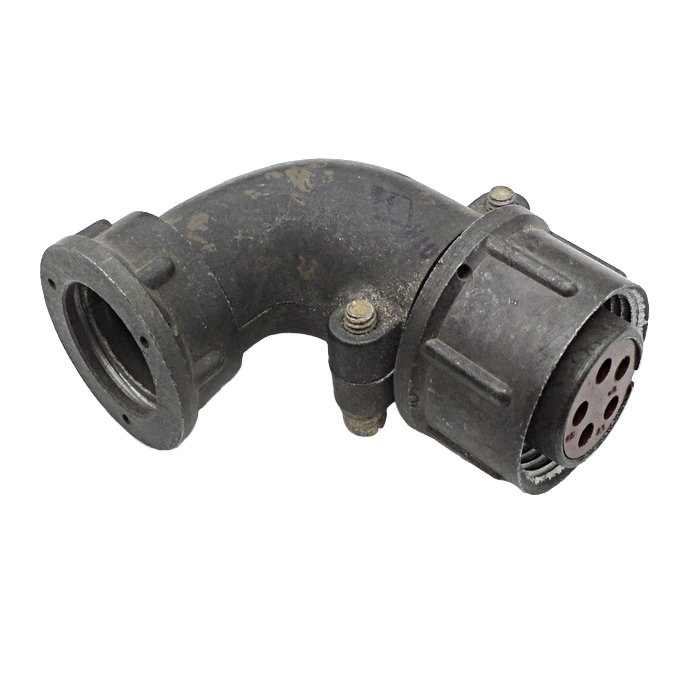

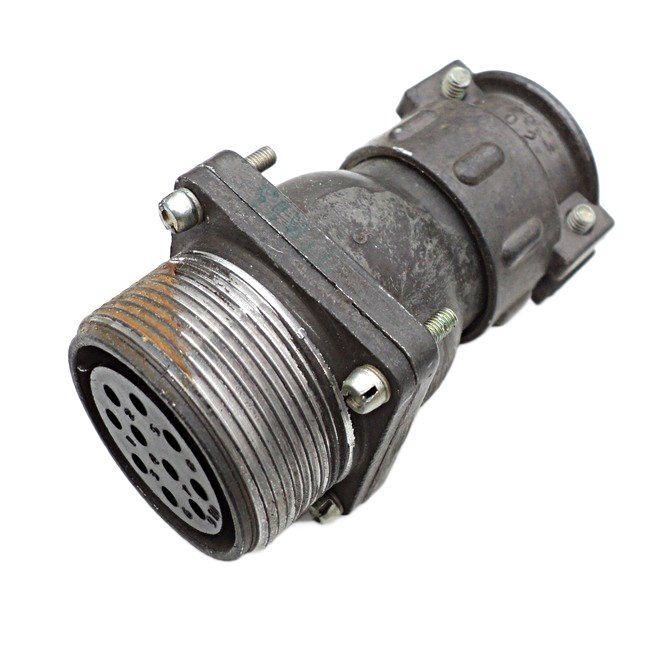

ШР20ПКЭШ10 (Н) — это низкочастотный цилиндрический соединитель российского производства из серии ШР, предназначенный для надежного соединения электрических цепей в различных аппаратах.

Основные характеристики

Соединитель имеет 5 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 35 А (рабочий ток — 25 А). Он выдерживает частоты до 3 МГц, работает при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C) и в пониженном давлении до 1,3·10⁻⁴ Па.

Конструкция и исполнение

Это кабельная розетка с прямым патрубком для экранированного кабеля (ЭШ), нормальных габаритов (Н), резьбового сочленения и одношпоночной поляризации. Корпус из алюминиевого сплава, изолятор — карболит, климатическое исполнение УХЛ, обеспечивает до 500 циклов сочленений-расчленений и наработку не менее 1000 часов.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². Срок сохраняемости — 15 лет, сопротивление изоляции — не менее 5000 МОм.
