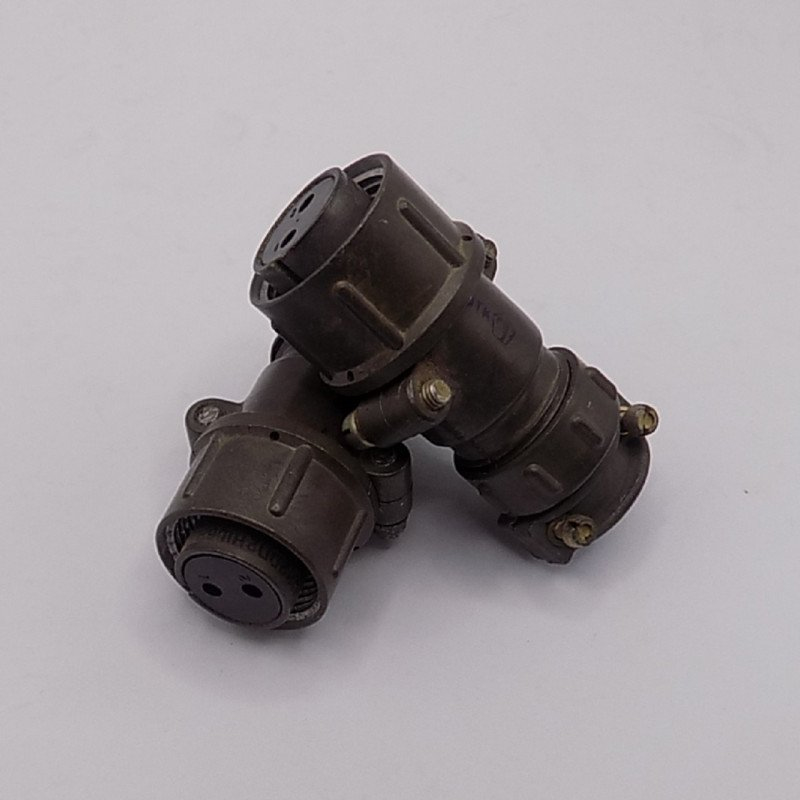

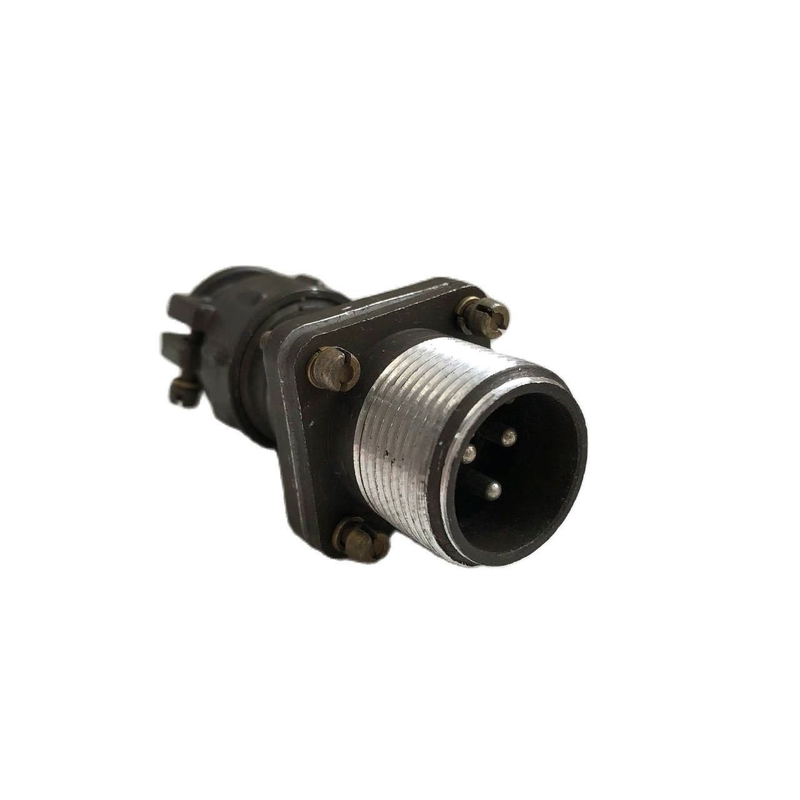

ШР20ПК5НШ7 — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии ШР, изготовленная ОАО «Каскад» (город Черкесск). Изделие выпускается в соответствии с техническими условиями НКЦС.434410.111 ТУ и проходит контроль отделом технического контроля (ОТК), что подтверждает соответствие заявленным параметрам. Вилка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Назначение

Основное назначение вилки ШР20ПК5НШ7 — обеспечение надёжного электрического соединения во внутриприборных цепях. Она применяется в электро- и радиотехническом оборудовании, контрольно-измерительных приборах, а также в различных промышленных установках. При выборе учитывается климатическое исполнение УХЛ, рассчитанное на умеренный и холодный климат.

Вилка совместима с кабельными розетками типа 2РТТ или 2РТ-А. Она подходит для монтажа на панель в условиях вибрации, ударов и экстремальных температур, что делает её востребованной в ответственных узлах промышленной автоматики и измерительной техники.

Конструктивные особенности

Корпус вилки выполнен из алюминиевого сплава с оксидированием серого цвета. Изолятор изготовлен из бакелита чёрного цвета. Сочленение с ответной частью резьбовое, размер резьбы M24 на 1,5 миллиметра. Поляризация одношпоночная, исключающая неправильное подключение.

• Количество штыревых контактов — 5.
• Диаметр контактов — 1,5 миллиметра, контакты извлекаемые, выполнены из латуни с никелевым покрытием.
• Сопротивление контакта — не более 5 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ток на контакт и на разъём — до 10 ампер.
• Ресурс сочленений — 500 циклов.
• Наработка — не менее 1000 часов.

Технические характеристики

Электрические параметры

Вилка рассчитана на напряжение до 850 В и частоту до 3 МГц. Сопротивление контакта не превышает 5 миллиом, сопротивление изоляции составляет не менее 5000 мегаом. Допустимый ток достигает 10 ампер на каждый контакт и на разъём в целом.

Механические параметры

Изделие устойчиво к вибрации в диапазоне от 1 до 5000 герц с ускорением 30g. Многократный удар выдерживается с ускорением 35g при длительности от 1 до 3 миллисекунд, однократный удар — с ускорением 500g при длительности от 0,1 до 2 миллисекунд. Ресурс сочленений составляет 500 циклов, наработка — не менее 1000 часов.

Габариты и условия эксплуатации

Габаритные размеры вилки — 30 на 30 на 42 миллиметра, масса — 23,5 грамма. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Влажность — 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее давление — от 1,33 на 10 в минус второй степени до 50,6 на 10 в четвёртой степени паскаля. Срок хранения — 15 лет.

Применение и монтаж

Вилка ШР20ПК5НШ7 устанавливается на панель и работает в паре с кабельными розетками типа 2РТТ или 2РТ-А. Резьбовое сочленение обеспечивает механическую прочность и стабильность контакта при вибрационных и ударных нагрузках. Благодаря широкому температурному диапазону и стойкости к влажности изделие пригодно для использования в промышленных установках, расположенных в регионах с умеренным и холодным климатом.

При монтаже важно учитывать поляризацию: одношпоночное исполнение предотвращает неверную стыковку. Извлекаемые контакты из латуни с никелевым покрытием упрощают обслуживание и замену при необходимости. Соответствие техническим условиям НКЦС.434410.111 ТУ и наличие отметки ОТК подтверждают пригодность вилки для применения в ответственных цепях постоянного и переменного тока.
