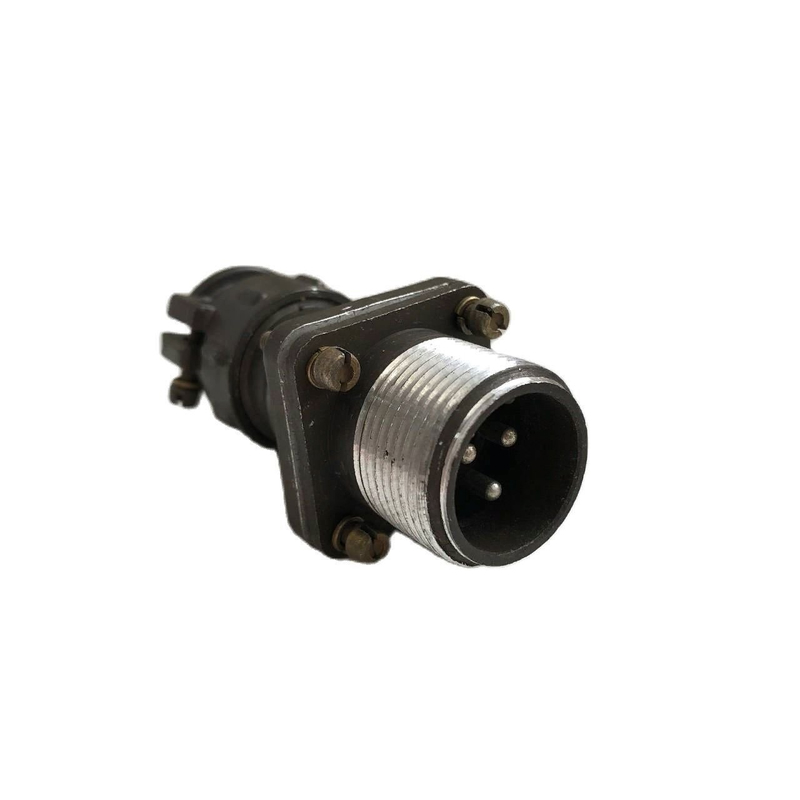

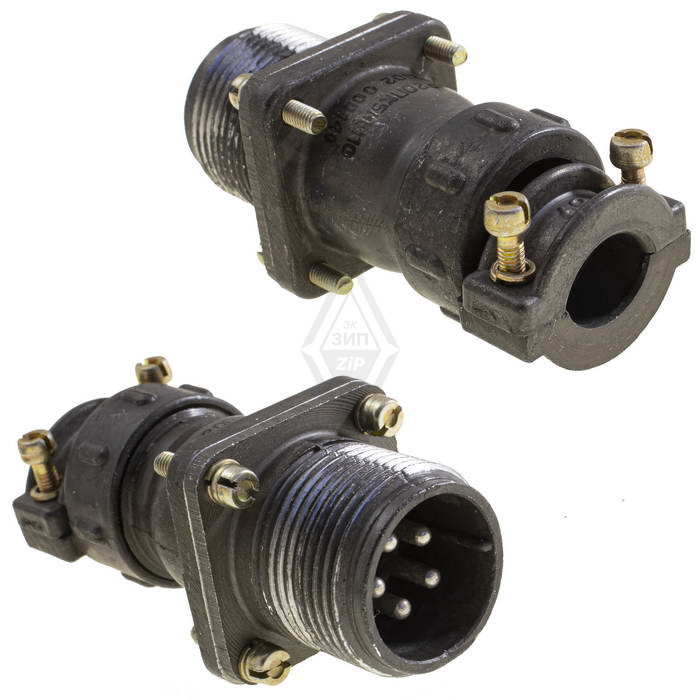

ШР20ПК5НШ7 — это приборная вилка с прямым патрубком, выпускавшаяся в период 2013–2016 годов. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

вилка используется как соединитель общего назначения в электро-, радио- и контрольно-измерительных приборах для работы в цепях постоянного и переменного токов (до 3 МГц) при напряжении до 850 В. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также наружного при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

• Рабочий ток — 10 А. ?

• Пять контактов диаметром 1,5 мм, покрытие серебром (или никелем по варианту).

• Метод монтажа — пайка, провода сечением до 1,93 мм?, не более 3 припаек. ?

• Сочленение — резьбовое, количество соединений-расчленений — 500, наработка — минимум 1000 часов.

• Габариты — 65,8?30?30 мм. ?

Условия эксплуатации

Температура воздуха от -60°C до +60°C (с учетом перегрева контактов до +110°C). Выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с? одиночный), пониженное давление (0,13 мПа).
