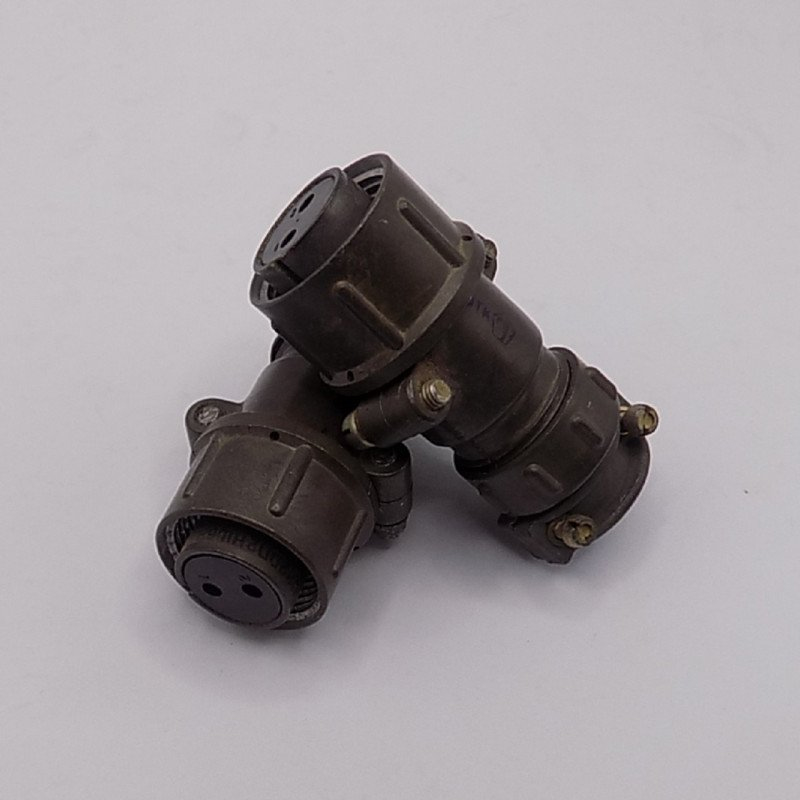

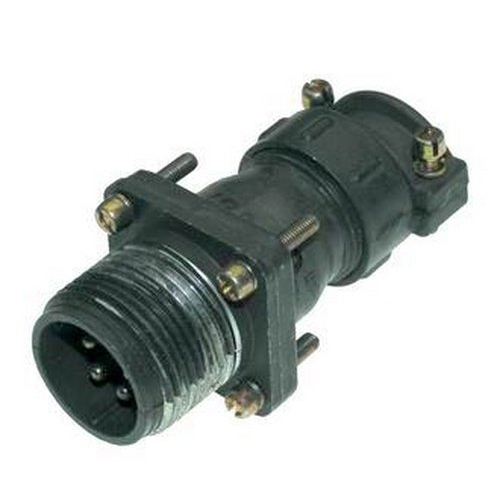

ШР20ПК5НШ7 вилка 2011г

Цена: ПОД ЗАКАЗ

В наличии: 6 шт.

Технические характеристики

ШР20ПК5НШ7 — это вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для объемного монтажа в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Это приборная вилка с прямым патрубком и гайкой для неэкранированного кабеля, условный размер корпуса — 20, количество контактов — 5 штук диаметром 1,5 мм. Рабочий ток на контакт достигает 10 А, сопротивление контактов не превышает 2,5 мОм, материал корпуса — алюминиевый сплав, контакты выполнены из латуни с покрытием никелем или серебром. Метод сочленения — резьбовой, монтаж электрический — пайка, механический — на панель или кабель.

Соединитель выдерживает синусоидальную вибрацию диапазоном 1–5000 Гц при ускорении до 300 м/с² (30 g), механические удары до 350 м/с² (35 g) многократного действия и до 500 g однократного. Температурный диапазон — от -60 до +60 °C (смена до +110 °C), относительная влажность до 98% при +25 °C, пониженное давление до 1,3×10⁻⁴ Па. Ресурс — 500 сочленений-расчленений, наработка на отказ — не менее 1000 часов.

Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая советскую/российскую промышленную технику, для надежного соединения в жестких условиях. Поляризация — одношпоночная, схема контактов стандартная для серии ШР. Аналоги включают разъемы типа 2РТ, 2РТ-А.

Описание

Назначение и общее описание

ШР20ПК5НШ7 — это вилка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для объемного монтажа в электрических цепях переменного и постоянного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Приборная вилка оснащена прямым патрубком и гайкой для неэкранированного кабеля. Условный размер корпуса — 20, количество контактов — 5 штук диаметром 1,5 мм. Поляризация одношпоночная, схема контактов стандартная для серии ШР. Артикул товара — 21209.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя, определяющие его применение в аппаратуре общего назначения.

Рабочий ток на контакт — до 10 А.
Сопротивление контактов — не более 2,5 мОм.
Материал корпуса — алюминиевый сплав.
Материал контактов — латунь с покрытием никелем или серебром.
Метод сочленения — резьбовой.
Монтаж электрический — пайка.
Монтаж механический — на панель или на кабель.
Ресурс — 500 сочленений-расчленений.
Наработка на отказ — не менее 1000 часов.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию диапазоном от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g). Механические удары многократного действия — до 350 метров на секунду в квадрате (35 g), однократного действия — до 500 g. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, допускается смена до плюс 110 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Пониженное давление — до 1,3 на 10 в минус четвертой степени Паскаля.

Применение и совместимость

ШР20ПК5НШ7 используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая советскую и российскую промышленную технику, для надежного соединения в жестких условиях. Вилка обеспечивает стабильную работу в цепях с указанными электрическими параметрами и подходит для объемного монтажа внутри приборов и блоков.

Аналогами изделия являются разъемы типа 2РТ и 2РТ-А. Год выпуска, указанный в учетной системе, — 2011. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в исходных данных отсутствуют, поэтому не приводятся.
