Назначение соединителя ШР20ПК5НШ10

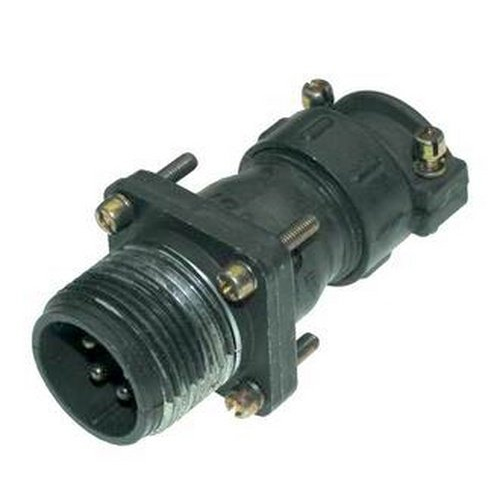

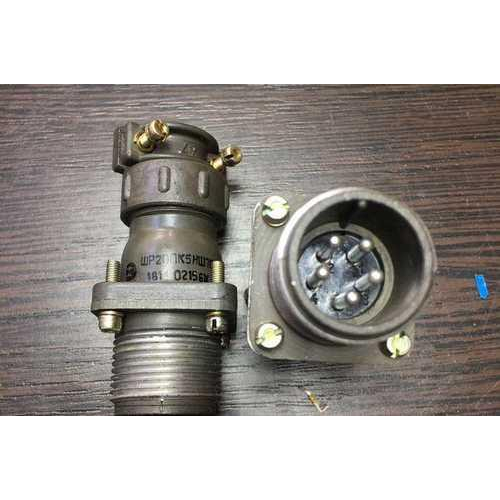

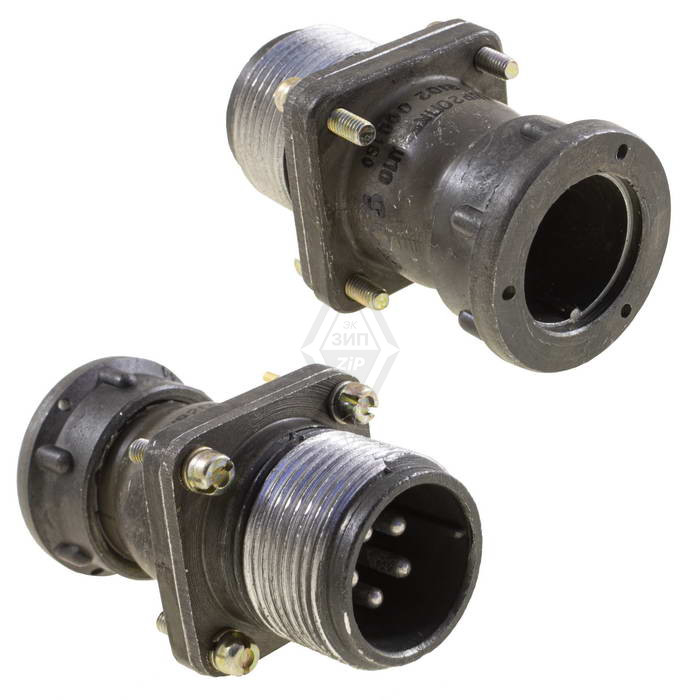

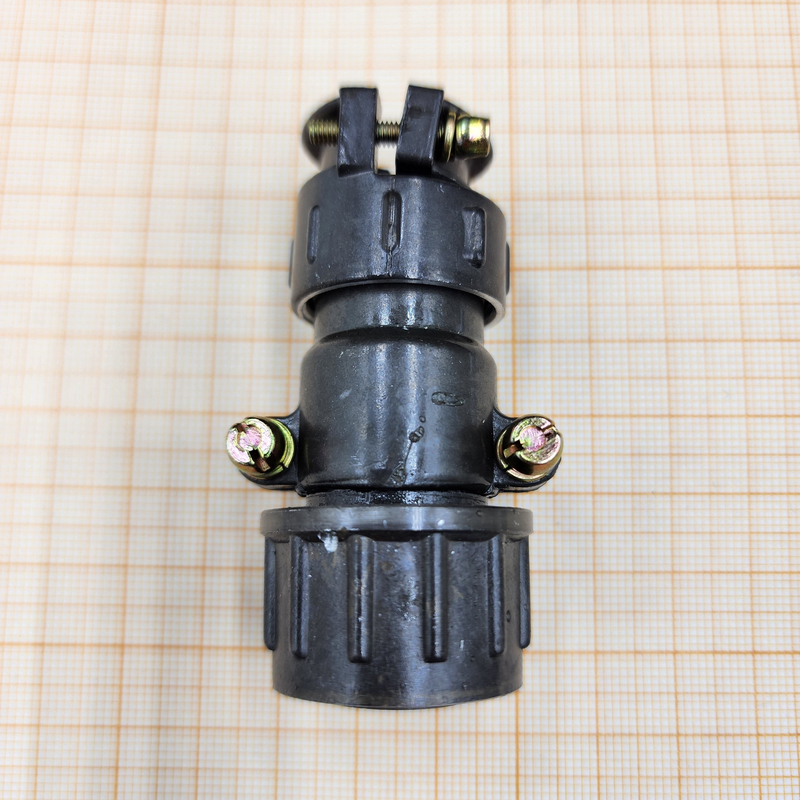

ШР20ПК5НШ10 — приборная вилка с прямым патрубком, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения серии ШР и служит для соединения и разъединения электрических цепей, кабелей и узлов. Вилка может применяться в цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 850 В.

Артикул изделия — 51220, категория — ШР20, производитель — Каскад.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: ШР (соединители общего назначения)
• Условный размер корпуса: 20
• Количество контактов: 5
• Сочетание контактов: 10
• Рабочий ток: 25 А
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро
• Сопротивление контактов: 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 15 лет
• Год: 2024

Конструктивные особенности

Вилка имеет резьбовое соединение и выполняется в металлическом корпусе, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Метод монтажа — пайка, что даёт надёжное соединение проводов сечением до 3 мм² (квадратных миллиметров). Конструкция с прямым патрубком упрощает подводку кабеля и монтаж в аппаратуре.

Изделие может быть использовано как для внутреннего, так и для наружного применения при условии защиты от пыли и воды.

Условия эксплуатации

Вилка ШР20ПК5НШ10 рассчитана на работу в различных климатических условиях. Основные параметры среды:

• Температура окружающего воздуха: от минус 60 °C до плюс 60 °C
• Смена температур (с учётом перегрева): от минус 60 °C до плюс 110 °C
• Пониженное рабочее атмосферное давление: до 0,13 мПа

Применение

ШР20ПК5НШ10 используется для соединения и разъединения электрических цепей, кабелей и узлов в электро- и радиоаппаратуре. Благодаря универсальности и надёжности она подходит для различных типов оборудования. Резьбовое соединение обеспечивает плотный и стабильный контакт, а серебряное покрытие контактов способствует снижению переходного сопротивления.

При монтаже следует учитывать рабочий ток 25 А и максимальное рабочее напряжение 850 В, а также ограничение по частоте переменного тока — до 3 МГц. Для наружного применения требуется дополнительная защита от пыли и воды.
