Назначение

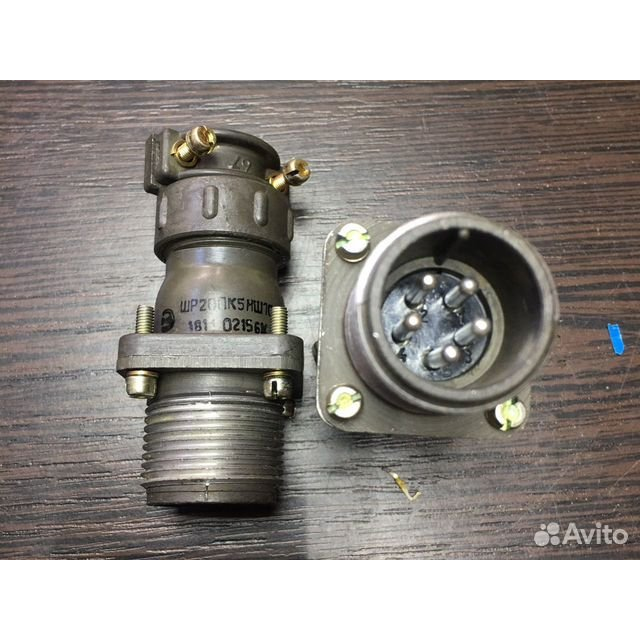

ШР20ПК5НШ10 — это приборная вилка цилиндрического соединителя серии ШР производства завода «Элекон». Изделие предназначено для создания надёжного электрического соединения в цепях радиоэлектронной и радиотехнической аппаратуры. Вилка применяется как ответная часть соединителя и обеспечивает коммутацию пяти электрических цепей в составе кабельных сборок и приборных разъёмов. Основное назначение — передача электрических сигналов и питающих напряжений между блоками аппаратуры при сохранении стабильных характеристик контакта в течение всего срока службы.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, подтверждённые для данной модели соединителя серии ШР условного размера корпуса 20.

• Условный размер корпуса — 20, что определяет габариты и присоединительные размеры изделия.
• Количество контактов — 5, диаметр контактов — 2,5 мм, сочетание контактов обозначено как ПК5НШ10.
• Максимальное рабочее напряжение постоянного тока — 850 В.
• Сопротивление контактов — не более 1 мОм, что обеспечивает минимальные потери при прохождении тока.
• Сопротивление изоляции — 5000 МОм, что гарантирует высокую электрическую прочность изоляции.
• Материал корпуса — алюминиевый сплав А-22 с оксидированным покрытием серого цвета.
• Тип корпуса — приборный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Материал вставки — карболит.
• Габаритные размеры — примерно 30 на 30 на 65,8 мм.

Перечисленные параметры определяют принадлежность изделия к классу приборных цилиндрических соединителей, рассчитанных на работу с неэкранированным кабелем в составе стационарной и подвижной аппаратуры.

Условия эксплуатации

Вилка ШР20ПК5НШ10 рассчитана на эксплуатацию в широком диапазоне внешних воздействий. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременная смена температуры до плюс 110 градусов Цельсия. Ресурс изделия — не менее 500 сочленений и расчленений и не менее 5000 часов наработки, что подтверждает пригодность вилки для многократной коммутации.

По механическим нагрузкам соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары с ускорением от 350 до 5000 метров на секунду в квадрате. Сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Климатическое исполнение — УХЛ, срок сохраняемости — 15 лет.

Применение и конструктивные особенности

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется компактное пятиконтактное соединение с повышенными требованиями к электрической прочности и стойкости к внешним воздействиям. Вилка устанавливается на кабель через прямой патрубок с гайкой, предназначенной для неэкранированного кабеля. Корпус из алюминиевого сплава А-22 с оксидированным покрытием обеспечивает коррозионную стойкость и механическую прочность, а вставка из карболита надёжно фиксирует контакты и сохраняет изоляционные свойства.

Благодаря сочетанию контактов ПК5НШ10, диаметру контактов 2,5 мм и условному размеру корпуса 20, вилка ШР20ПК5НШ10 совместима с ответными частями соответствующего типоразмера серии ШР. При монтаже следует учитывать ориентацию контактов и обеспечивать герметичность соединения в пределах, предусмотренных конструкцией. Изделие поставляется как самостоятельная сборочная единица и используется в составе кабельных сборок и приборных разъёмов.
