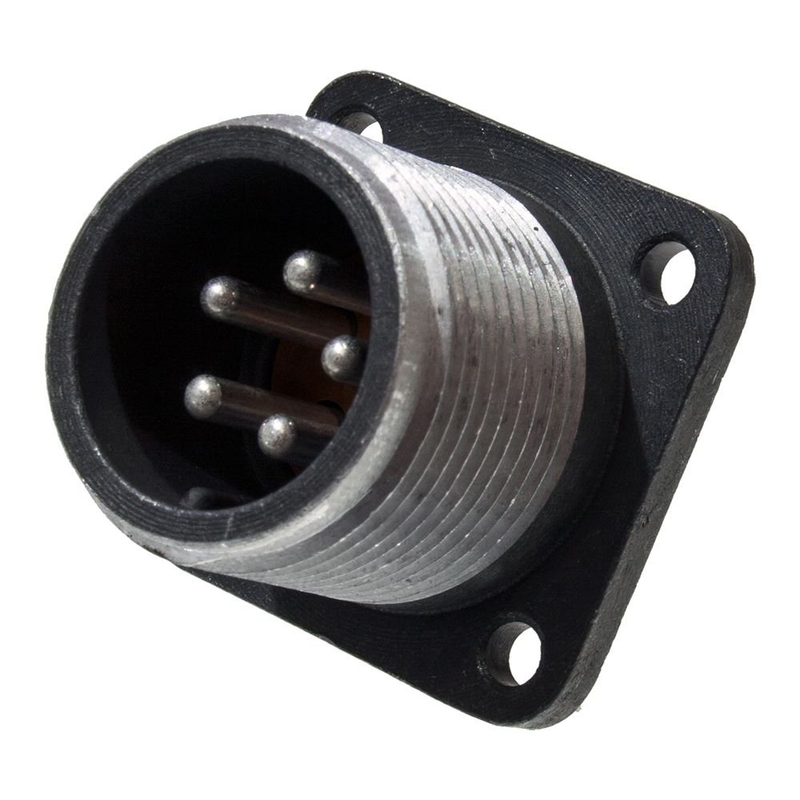

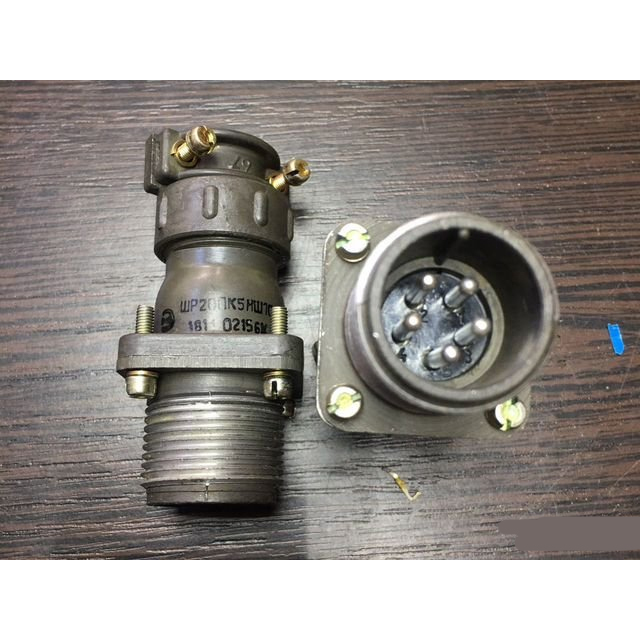

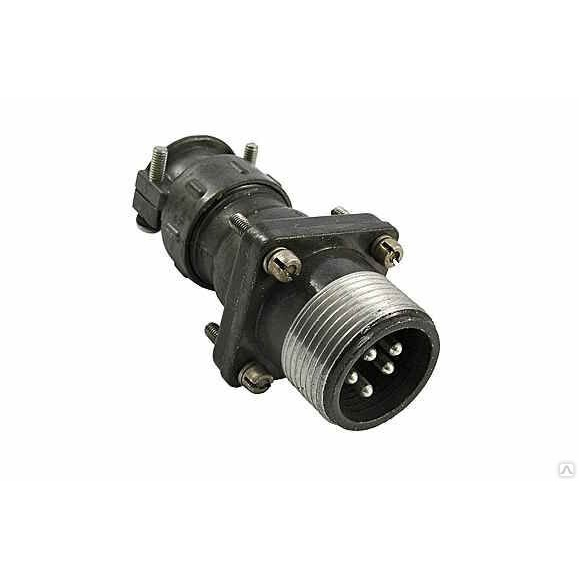

ШР20ПК5НШ10 представляет собой блочную вилку с кожухом (приборного типа) из серии цилиндрических соединителей ШР, предназначенную для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Это вилка с прямым патрубком для неэкранированного кабеля, выполненная в климатическом исполнении УХЛ.

Основные характеристики

Соединитель имеет 5 контактов круглого типа (диаметр 2,5 мм, условный номер набора 10), номинальное напряжение до 850 В и рабочий ток 35 А. Сопротивление контактов не превышает 1 мОм, а сопротивление изоляции достигает 5000 МОм. Материал корпуса — алюминиевый сплав А-22 с оксидированием (серый цвет), изолятор — карболит или бакелит (черный).

Габаритные размеры составляют около 30×30×53–65,8 мм, резьба накидной гайки M24×1,5 мм, монтаж электрический — пайка, механический — на панель (диаметр отверстия 3,2 мм, расстояние между отверстиями 22 мм).

Условия эксплуатации

Рабочий диапазон температур — от -60 до +60 °C, относительная влажность до 98% при +25 °C, атмосферное давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), акустические шумы до 170 дБ.

Ресурс — 500 циклов сочленения-расчленения (резьбовое соединение), минимальная наработка 1000–5000 часов, срок хранения до 15 лет. Герметичность отсутствует, покрытие контактов — серебро.
