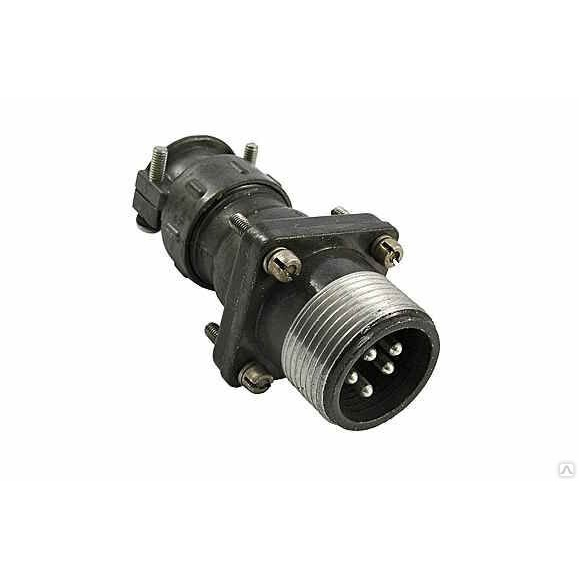

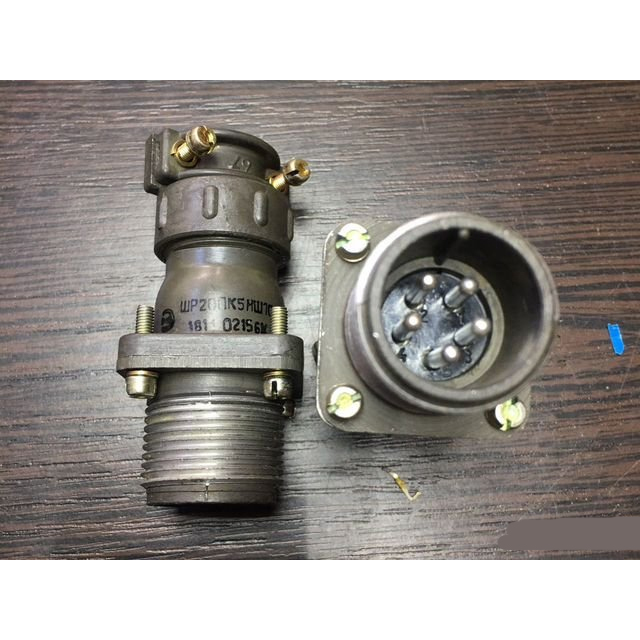

ШР20ПК5НШ10 представляет собой блочную вилку с кожухом (экранированный вариант) из серии цилиндрических соединителей ШР, предназначенную для надежного электрического соединения в промышленной аппаратуре. Это приборный разъем с 5 круглыми штыревыми контактами диаметром 2,5 мм, условным номером контактного набора 10, прямым патрубком (П) и гайкой для неэкранированного кабеля (НШ).

Основные характеристики

Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — из бакелита (черный), контакты извлекаемые с серебряным покрытием. Номинальное напряжение — 850 В, рабочий ток на контакт — 35 А, сопротивление контактов не более 1 мОм, сопротивление изоляции — 5000 МОм. Соединение резьбовое (шаг M24х1,5 мм), монтаж электрический — пайка, механический — на панель (расстояние между отверстиями 22 мм).

Условия эксплуатации

Рабочий диапазон температур — от -60 до +60 °C, климатическое исполнение УХЛ, относительная влажность до 98% при +25 °C, атмосферное давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Устойчивость к синусоидальной вибрации (1–5000 Гц, 300 м/с²), механическим ударам (до 5000 м/с² однократно, 350 м/с² многократно), акустическим шумам до 170 дБ. Ресурс — 500 сочленений-расчленений, минимальная наработка 1000–5000 часов, срок хранения до 15 лет.

Габаритные размеры

Длина корпуса — 30 мм, ширина — 30 мм, высота — 53–65,8 мм в зависимости от модификации.

Разъем имеет одношпоночную поляризацию для правильной ориентации контактов и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Производитель — например, АО «НПО «Каскад» (Черкесск), соответствует НКЦС.434410.111 ТУ.
