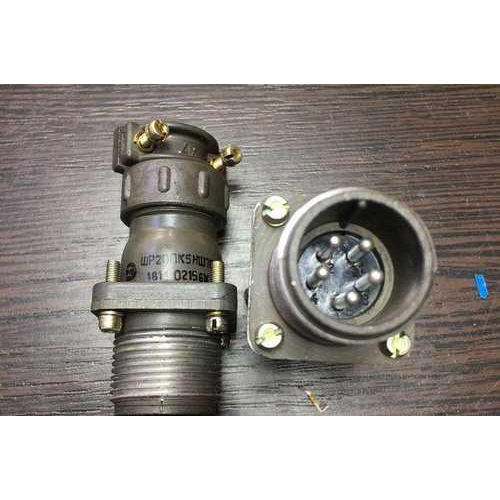

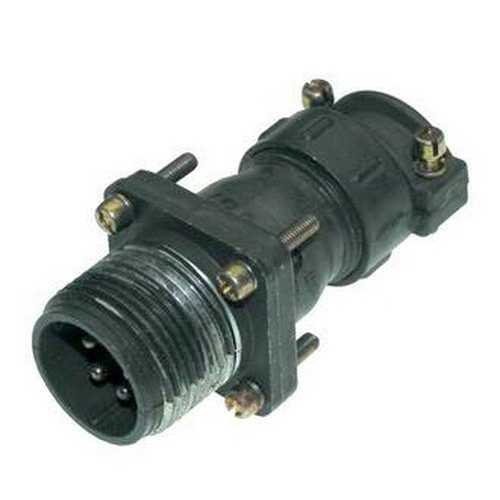

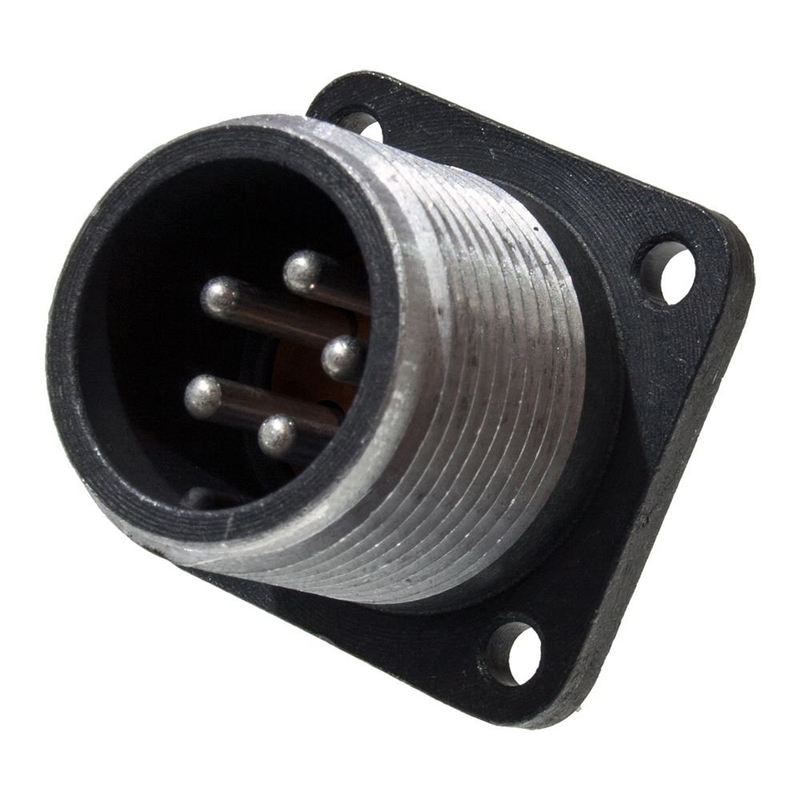

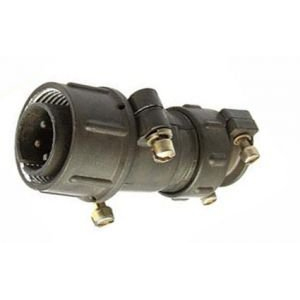

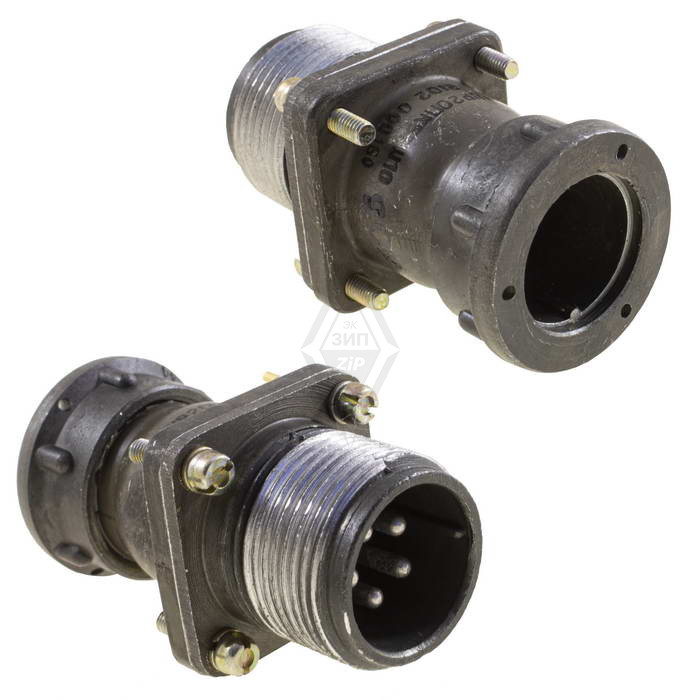

ШР20ПК5НШ10 — это вилка цилиндрического соединителя серии ШР производства компании «Каскад» (ОТК 2024 г.). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Соединители типа ШР20ПК5НШ10 используются для объемного монтажа и работы в цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В.
Применяются в радиоэлектронной и радиотехнической аппаратуре для соединения проводов, кабелей, узлов и блоков, преимущественно во внутреннем монтаже (климатическое исполнение УХЛ), с возможностью наружного при защите от пыли, воды и прямого воздействия.

Характеристики

вилка имеет приборный корпус с прямым патрубком и гайкой для неэкранированного кабеля, условный размер 20, 5 контактов диаметром 2,5 мм.
Максимальное рабочее напряжение — 850 В, сопротивление контактов не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.
Рабочая температура от -60 до +60 °C (смена до +110 °C), ресурс — 500 сочленений-расчленений, наработка не менее 5000–10000 ч, выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с?) и пониженное давление до 1,3?10?? Па.
