Назначение и область применения

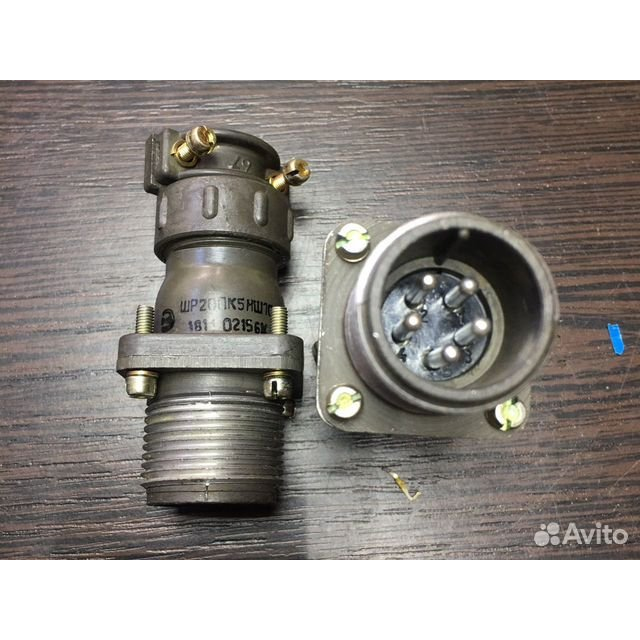

ШР20ПК5НШ10 — это блочная приборная вилка с кожухом, предназначенная для использования в составе низкочастотного цилиндрического разъёма серии ШР общего назначения. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, а также в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Конструктивное исполнение с прямым патрубком обеспечивает удобный монтаж на приборных панелях и корпусах оборудования. Резьбовое сочленение гарантирует надёжную фиксацию ответных частей и стабильный электрический контакт в условиях механических нагрузок.

Расшифровка обозначения

Маркировка ШР20ПК5НШ10 содержит полную информацию о конструктивных особенностях изделия:

• ШР — тип соединителя, стандартная серия;
• 20 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 5 — диаметр контактов 2,5 мм;
• Н — покрытие контактов никелем;
• Ш — исполнение для неэкранированного кабеля;
• 10 — пять контактных пар.

Изделие относится к категории ШР20 и имеет артикул 41196. Приёмка — «5», год выпуска — 91. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

Технические характеристики

Вилка рассчитана на рабочий ток 25 А на контакт, при этом общая нагрузка может достигать 125 А. Монтаж выполняется методом пайки: хвостовики контактов рассчитаны на провода сечением до 3 мм² и допускают не более трёх припаек в течение срока службы. Габаритные размеры изделия составляют 65,8×30×30 мм.

Разъём выдерживает не менее 500 циклов соединения и расчленения. Минимальная наработка составляет 1000 часов, срок хранения — 15 лет. Диапазон рабочих температур — от минус 60 °C до плюс 60 °C с учётом перегрева контактов до плюс 110 °C.

Устойчивость к внешним воздействиям

Конструкция ШР20ПК5НШ10 рассчитана на эксплуатацию в жёстких условиях. Изделие сохраняет работоспособность при следующих механических воздействиях:

• вибрационная нагрузка в диапазоне 1–5000 Гц с ускорением 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с²;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Данные характеристики подтверждают пригодность вилки для ответственных узлов радиоэлектронной аппаратуры, работающей в условиях повышенных вибраций, ударных нагрузок и значительных перепадов давления. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от коррозии на протяжении всего заявленного срока службы.
