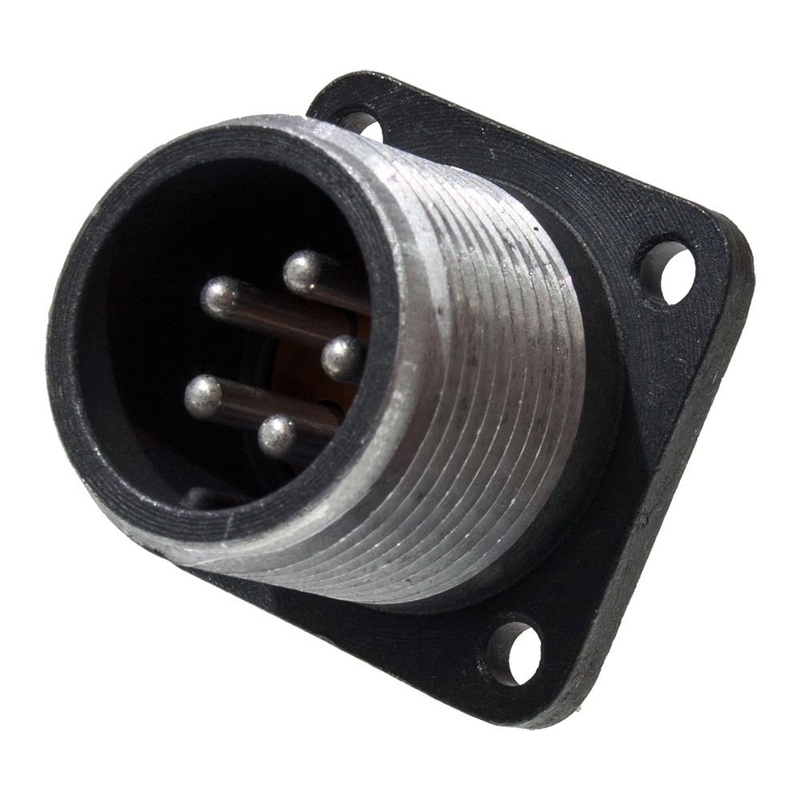

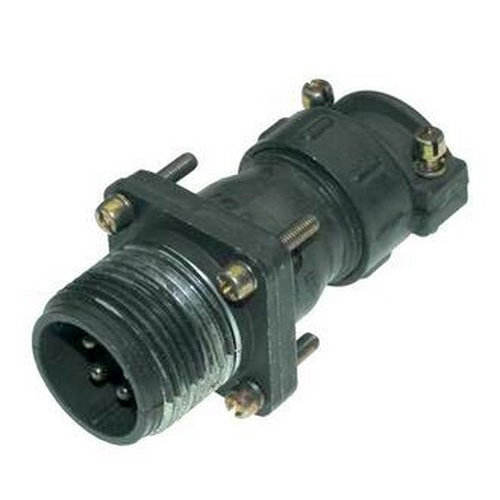

ШР20ПК5НШ10 — это приборная вилка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение).
Диапазон рабочих температур: от -60 до +60 °C (смена температур до +110 °C с учетом перегрева контактов); пониженное давление до 1,3·10?? Па.
Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с?), механические удары (до 5000 м/с? одиночные, 350 м/с? многократные), ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов.
Сопротивление изоляции ?5000 МОм, срок сохраняемости 15 лет.
