Назначение и область применения

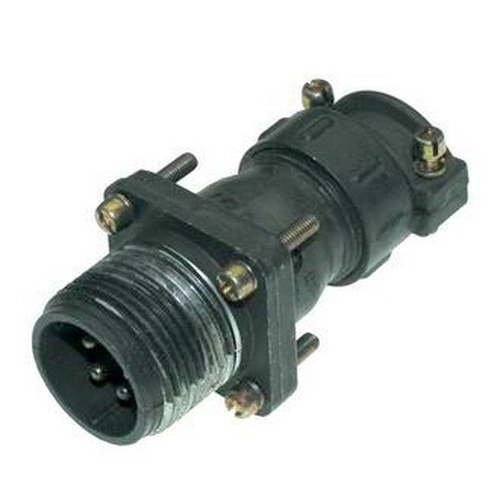

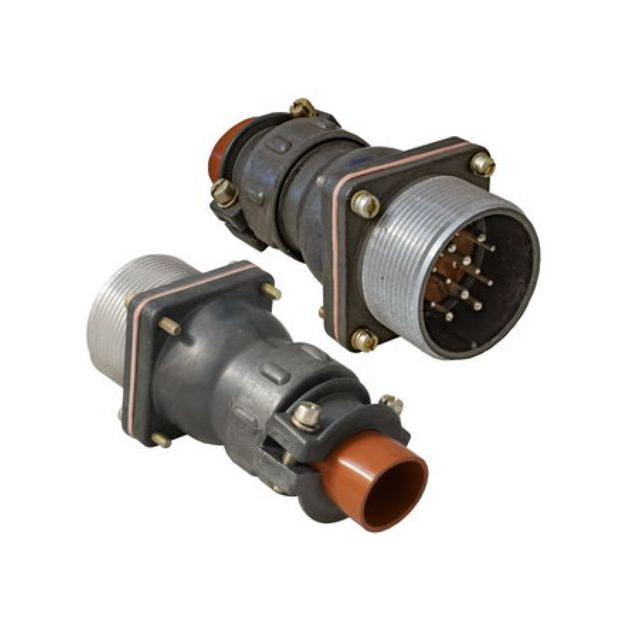

ШР20ПК5НШ10 — это вилка низкочастотного цилиндрического разъёма российского и СНГ‑типа, предназначенная для коммутации электрических цепей в приборных и промышленных устройствах. Изделие применяется совместно с розетками того же типоразмера и условного обозначения, чаще всего с маркировкой вида ШР20ПК. Такая пара обеспечивает надёжное электрическое соединение в составе радиоэлектронной аппаратуры, пультов управления, измерительных приборов и блоков промышленной автоматики.

Вилка относится к классу приборных блочных соединителей с прямым патрубком. Она рассчитана на внутренний монтаж внутри корпусов аппаратуры, а также на защищённый наружный монтаж при условии эксплуатации в составе закрытых блоков и шкафов. Основное назначение — передача электрических сигналов и питающих напряжений между отдельными узлами и модулями оборудования.

Артикул изделия — 21208. Категория товара — ШР20. Данные о производителе в карточке товара не указаны.

Конструкция и материалы

Корпус вилки выполняется из алюминиевого сплава марки А‑22, что обеспечивает механическую прочность при умеренной массе. Изоляционные вставки (изоляторы) изготовлены из карболита — материала с хорошими диэлектрическими свойствами. Контакты имеют серебряное покрытие; буква «Н» в маркировке указывает на наличие никелевого покрытия при его применении.

Конструкция предусматривает прямой патрубок, предназначенный для ввода кабеля и защиты места соединения. Такое исполнение характерно для приборной части разъёма и упрощает монтаж в блочной аппаратуре.

Расшифровка условного обозначения

• ШР — тип низкочастотного цилиндрического соединителя.
• 20 — условный размер корпуса.
• ПК — приборная часть с прямым патрубком.
• 5 — количество контактов.
• НШ10 — конфигурация и диаметр контактов, в данном случае 5 контактов диаметром 2,5 мм, при наличии никелевого покрытия.

Технические характеристики

Максимальное рабочее напряжение постоянного тока составляет порядка 850 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Количество контактов — 5, диаметр контактов обычно 2,5 мм, сопротивление контакта — не более около 1 мОм.

Токовая нагрузка на один контакт достигает примерно 25 А. Суммарная токовая нагрузка для пяти контактов может составлять до 125 А в зависимости от режима и условий эксплуатации. Диапазон рабочих температур окружающей среды — от минус 60 °C до плюс 60 °C. При смене температур может допускаться переход до примерно плюс 110 °C с учётом перегрева контактов.

Механические и эксплуатационные параметры

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с².
• Одиночные механические удары с ускорением до 5000 м/с².
• Многократные механические удары с ускорением до 350 м/с².
• Число сочленений‑расчленений — не менее 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости при хранении — до 15 лет.

Применение и совместимость

Вилка ШР20ПК5НШ10 используется в составе разъёмных соединений, где требуется стойкость к вибрации, ударам и перепадам температур. Типичные области применения — радиоэлектронная аппаратура, приборные блоки, промышленные устройства и системы управления. Совместимость обеспечивается с розетками того же типоразмера и условного обозначения, что гарантирует корректное сочленение и электрический контакт.

Год выпуска, указанный в характеристиках, — 2010–11. Гарантия, комплектация, страна производства и сертификаты в представленных данных не указаны, поэтому не приводятся.
