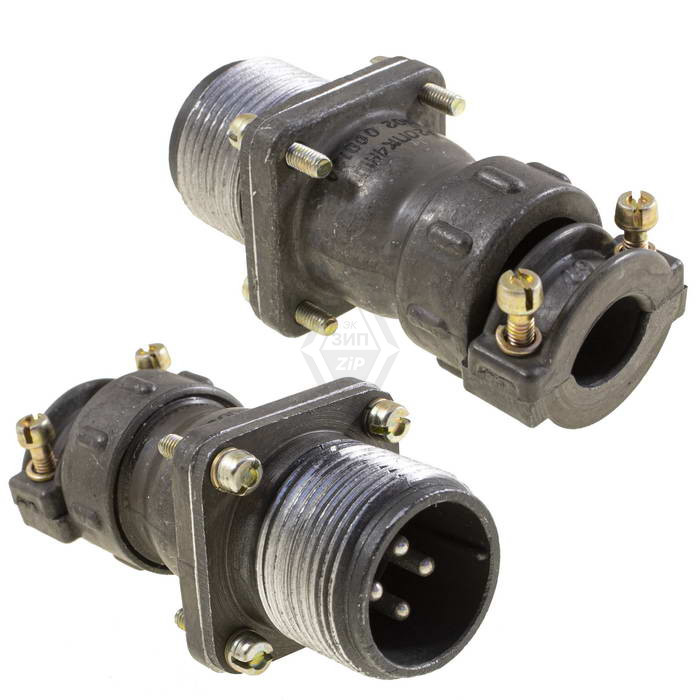

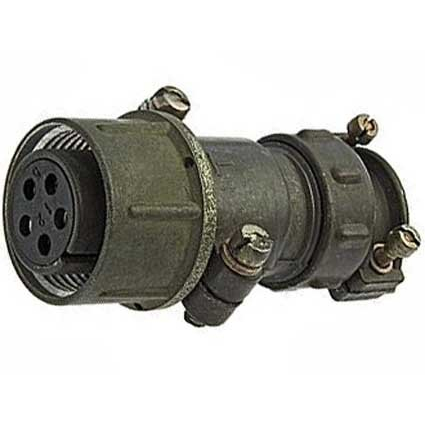

ШР20ПК5НГ7 РОЗЕТКИ 2024г Каскад

Цена:

2350 ₽

В наличии: 93 шт.

Производитель: Каскад

Технические характеристики

ШР20ПК5НГ7 — это приборная розетка цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля. Она предназначена для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Применение

Используется как соединитель общего назначения для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. Подходит для внутреннего и наружного монтажа (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ.

Сочленяется с кабельными вилка ми/ розетка ми ШРГ по ГОСТ или аналогами, имеет резьбовое соединение и одношпоночную поляризацию.

Характеристики

Работает с постоянным и переменным током (до 3 МГц) при напряжении до 850 В, номинальный ток на контакт — 10 А. Диаметр контактов — 1,5 мм, покрытие контактов — серебро, количество контактов по сочетанию — 5.

Диапазон температур: от -60°C до +60°C (смена до +110°C), ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет. Выдерживает вибрацию (до 5000 Гц), удары и линейное ускорение до 2000 м/с?.

Расшифровка обозначения: ШР — серия; 20 — размер корпуса; ПК — приборная с прямым патрубком; 5Н — 5 контактов нормальных; Г — розетка ; 7 — сочетание контактов. ?

Описание

Назначение

ШР20ПК5НГ7 — это приборная розетка цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля. Изделие предназначено для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Розетка применяется как соединитель общего назначения для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре.

Производитель — Каскад, артикул 51218. Розетка входит в категорию ШР20 и относится к приборам цилиндрического типа с прямым патрубком, что обеспечивает удобство монтажа кабеля без экрана.

Подтверждённые особенности

Розетка ШР20ПК5НГ7 работает с постоянным и переменным током с частотой до 3 мегагерц при напряжении до 850 вольт. Номинальный ток на контакт составляет 10 ампер. Диаметр контактов — 1,5 миллиметра, покрытие контактов — серебро. Количество контактов по сочетанию — 5.

Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, смена до плюс 110 градусов Цельсия.
Ресурс: 500 сочленений-расчленений.
Наработка: не менее 1000 часов.
Срок хранения: 15 лет.
Устойчивость к вибрации: до 5000 герц.
Устойчивость к ударам и линейному ускорению: до 2000 метров на секунду в квадрате.
Климатическое исполнение: УХЛ.
Сочленение: резьбовое соединение, одношпоночная поляризация.
Совместимость: сочленяется с кабельными вилками и розетками ШРГ по ГОСТ или аналогами.

Расшифровка обозначения: ШР — серия; 20 — размер корпуса; ПК — приборная с прямым патрубком; 5Н — 5 контактов нормальных; Г — розетка; 7 — сочетание контактов.

Применение

Розетка используется для внутреннего и наружного монтажа при условии защиты от пыли и влаги со стороны потребителя. Изделие подходит для эксплуатации в климатическом исполнении УХЛ. Благодаря резьбовому соединению и одношпоночной поляризации обеспечивается надёжное и правильное сочленение с ответными частями.

Типовые области применения включают электро- и радиоаппаратуру, где требуется коммутация цепей с постоянным или переменным током. Розетка может применяться в составе узлов и блоков, работающих в условиях вибрации, ударов и линейных ускорений. Год выпуска — 2024.
