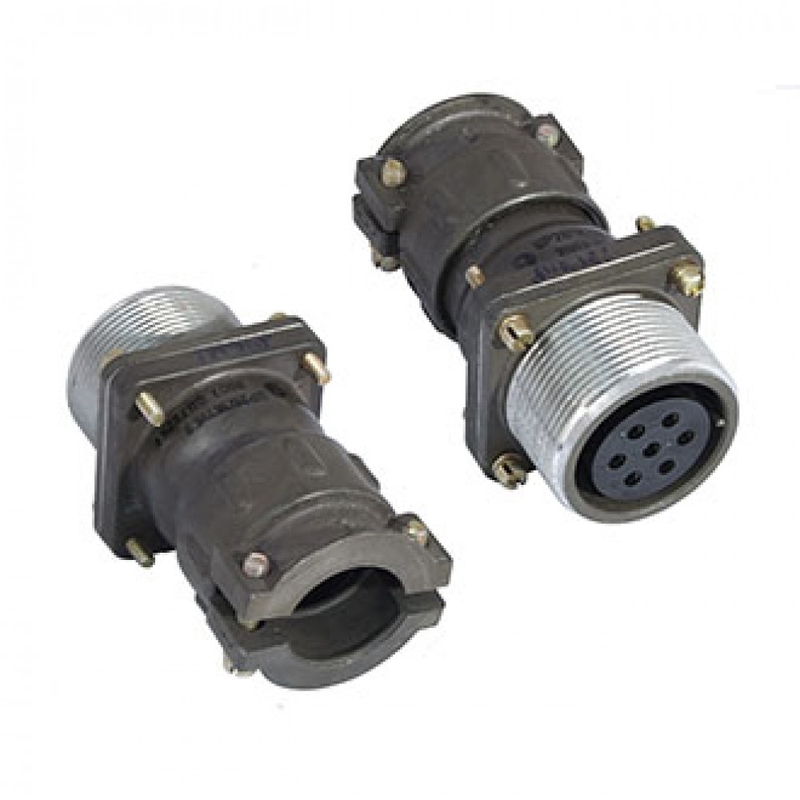

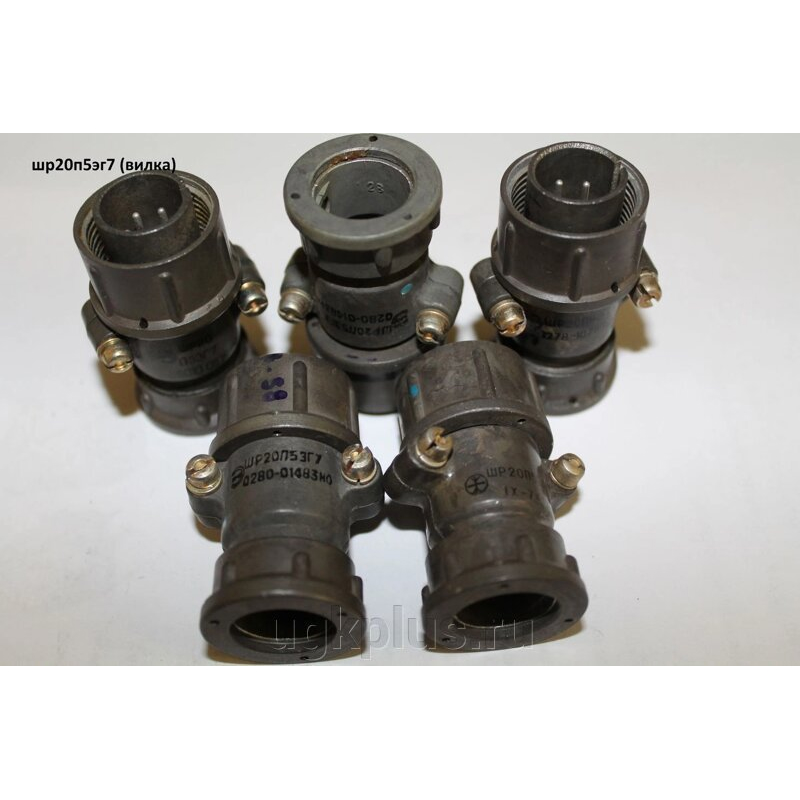

ШР20ПК5НГ7 — это приборная розетка с прямым патрубком для неэкранированного кабеля, выпускавшаяся примерно в 2013–2016 годах. Она относится к серии цилиндрических низкочастотных соединителей ШР общего назначения.

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной, радиотехнической аппаратуре, электронике. Используется для соединения и разъединения цепей, проводов, кабелей, узлов и блоков при внутреннем или наружном монтаже (с защитой от пыли и воды).

Характеристики

• Рабочий ток: 10 А на контакт.

• Максимальное напряжение: до 850 В (постоянного тока).

• Количество контактов: 5 шт., диаметр 1,5 мм, покрытие серебром.

• Сопротивление контакта: не более 2,5 мОм; изоляции: не менее 5000 МОм.

• Сочленение: резьбовое, одношпоночная поляризация; монтаж: пайка проводов сечением до 1,93 мм? (до 3 припайки).

• Габариты: 65,8?30?30 мм.

• Климатическое исполнение: УХЛ, температура от -60 до +60°C (смена до +110°C), пониженное давление до 0,13 мПа.

Надежность

Количество сочленений-расчленений: 500; наработка: минимум 1000 ч; срок сохраняемости: 15 лет. Выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с? одиночные), линейные нагрузки (2000 м/с?).
