Назначение

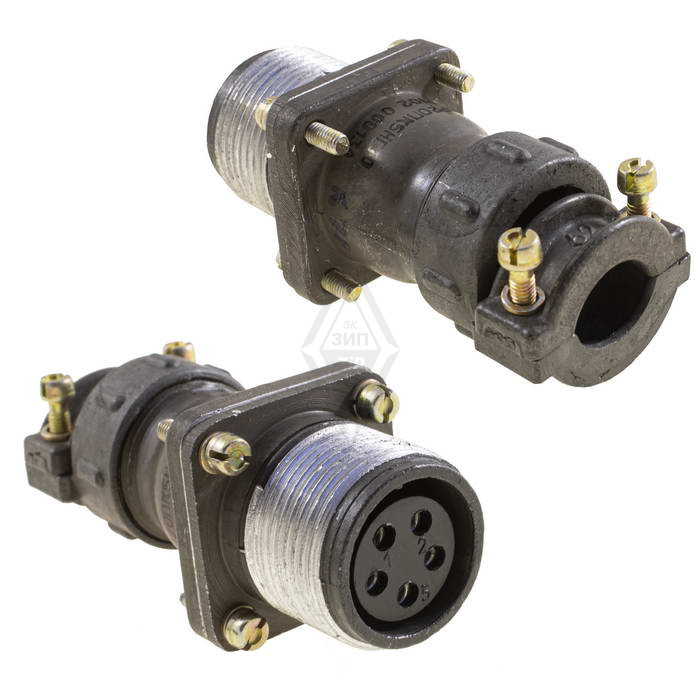

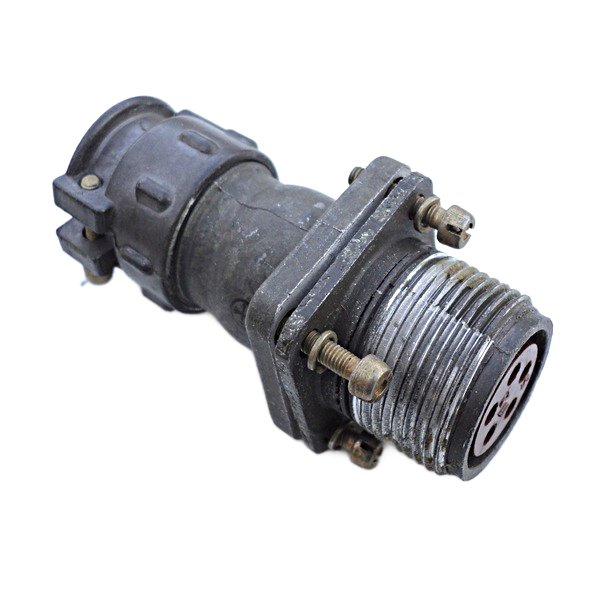

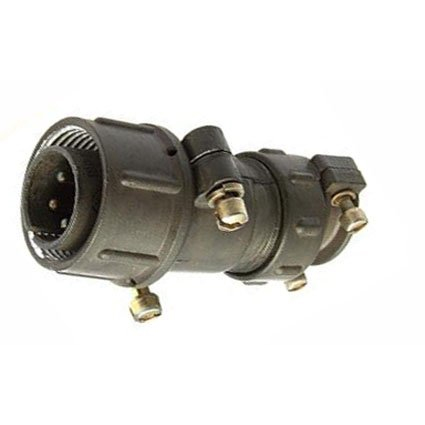

ШР20ПК5НГ10 — приборная розетка цилиндрического соединителя серии ШР производства предприятия «Каскад». Изделие представляет собой ответную часть разъёмного соединения и предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка обеспечивает надёжное электрическое соединение и механическое разъединение проводов, кабелей, узлов и блоков, что делает её востребованной при построении как стационарных, так и подвижных электротехнических систем.

Выпуск изделия подтверждён отметкой ОТК, партия относится к 2024 году. Розетка применяется в составе цилиндрических соединителей серии ШР и совместима с соответствующими вилками данной серии, образуя вместе с ними разъёмное контактное сочленение.

Область применения

Розетка используется для монтажа с экранированными или неэкранированными кабелями и проводами в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют применять изделие в разнообразной электро- и радиоаппаратуре, где требуется соединение и разъединение проводных линий, отдельных узлов и блоков.

Изделие рассчитано на внутреннее и наружное применение при условии защиты от пыли и воды. Климатическое исполнение УХЛ предполагает эксплуатацию в умеренном и холодном климате, что расширяет сферу использования розетки в промышленном и специальном оборудовании.

Технические характеристики

• Количество контактов: 5 штук диаметром 2,5 мм
• Максимальный ток на один контакт: 25 А
• Общая токовая нагрузка: 125 А
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Покрытие контактов: серебро и никель
• Число сочленений и расчленений: 500 циклов
• Наработка: не менее 1000 часов
• Вибрация синусоидальная: диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30g)
• Климатическое исполнение: УХЛ

Конструктивные особенности

Соединение розетки с ответной частью резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрационных нагрузках. Поляризация выполнена одношпоночной: такая конструкция исключает неправильную стыковку и гарантирует верное взаимное расположение контактов.

Монтаж проводов и кабелей производится пайкой, что даёт надёжный и стабильный электрический контакт с низким переходным сопротивлением. Серебряно-никелевое покрытие контактных элементов снижает окисление и поддерживает стабильные характеристики соединения в течение всего срока службы.

Применение и условия эксплуатации

Розетка подходит для использования в составе цилиндрических соединителей серии ШР, предназначенных для работы в цепях с указанными электрическими параметрами. Изделие применяется при сборке и ремонте радиоэлектронной и радиотехнической аппаратуры, а также в электроаппаратуре различного назначения, где требуется быстрая и надёжная коммутация проводных линий.

Стойкость к синусоидальной вибрации в широком диапазоне частот позволяет эксплуатировать розетку в условиях транспортных и промышленных вибраций. Совокупность механических и электрических характеристик делает ШР20ПК5НГ10 универсальным решением для соединения и разъединения электрических цепей в составе узлов и блоков аппаратуры.
