Назначение и область применения

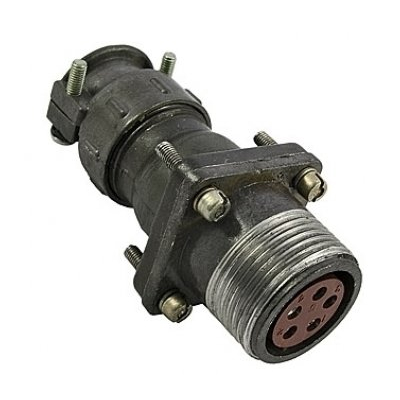

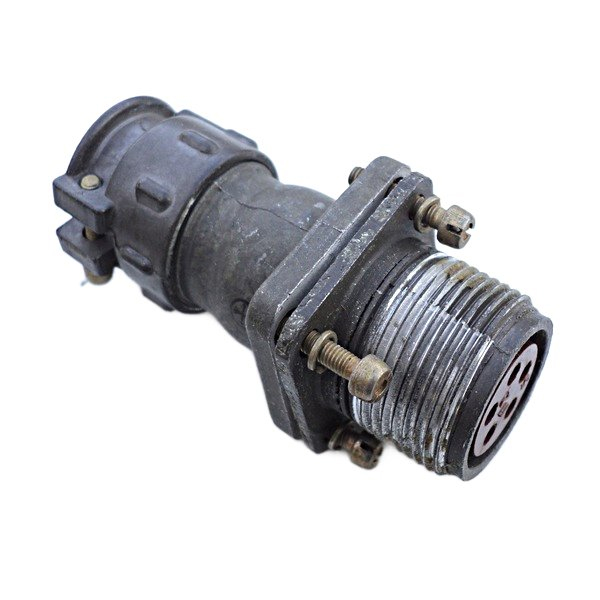

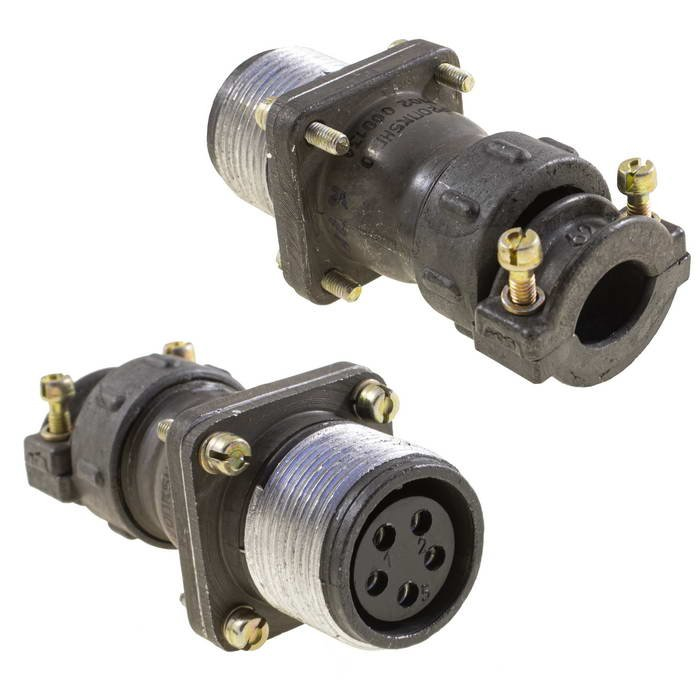

ШР20ПК5НГ10 представляет собой блочную розетку с кожухом типа «1» из серии низкочастотных цилиндрических соединителей ШР. Это приборная часть, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре. Соединитель обеспечивает коммутацию проводов, кабелей, узлов и блоков, включая условия эксплуатации с механическими нагрузками. Розетка используется для соединения и расчленения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивные особенности

Соединитель имеет 5 контактов диаметром 2,5 мм с покрытием серебром (или никелем в маркировке «НГ»), резьбовое сочленение и одношпоночную поляризацию корпусов. Условный размер корпуса — 20, метод монтажа — объемный (пайка), тип кожуха — прямой патрубок для неэкранированного кабеля. Конструкция состоит из розетки (приборной или кабельной) и вилки, с прямыми или угловыми патрубками. Материал корпуса — алюминиевый сплав, вставка — карболит. Климатическое исполнение — УХЛ. Изделие соответствует ТУ типа НКЦС.434410.504ТУ или ГЕО.364.107 ТУ.

Электрические параметры

• Рабочий ток на контакт — до 35 А
• Сопротивление контактов — не более 1 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Рабочее напряжение — до 850 В (амплитудное значение)
• Диапазон рабочих частот — до 3 МГц

Условия эксплуатации и стойкость к внешним воздействиям

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Атмосферное давление — от 1,33 на 10 в минус четвертой степени Па до 50,6 на 10 в четвертой степени Па.

Соединитель выдерживает вибрацию от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, звуковое давление до 170 дБ, удары до 5000 метров на секунду в квадрате. Ресурс составляет 500 циклов соединений и расчленений, наработка — минимум 1000 часов при температуре плюс 80 градусов Цельсия.

Комплектация и маркировка

Изделие поставляется как блочная розетка с кожухом типа «1». Приемка — «1», год выпуска — 89-90. Артикул товара — 80575. Категория — ШР20. Маркировка ШР20ПК5НГ10 расшифровывается следующим образом: ШР — серия соединителя, 20 — условный размер корпуса, П — приборная часть, К — кабельная часть, 5 — количество контактов, НГ — покрытие контактов никелем, 10 — модификация кожуха.
