Назначение и область применения

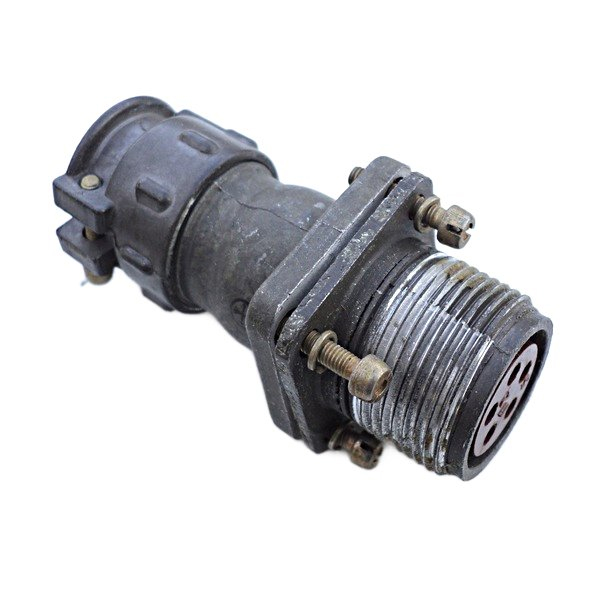

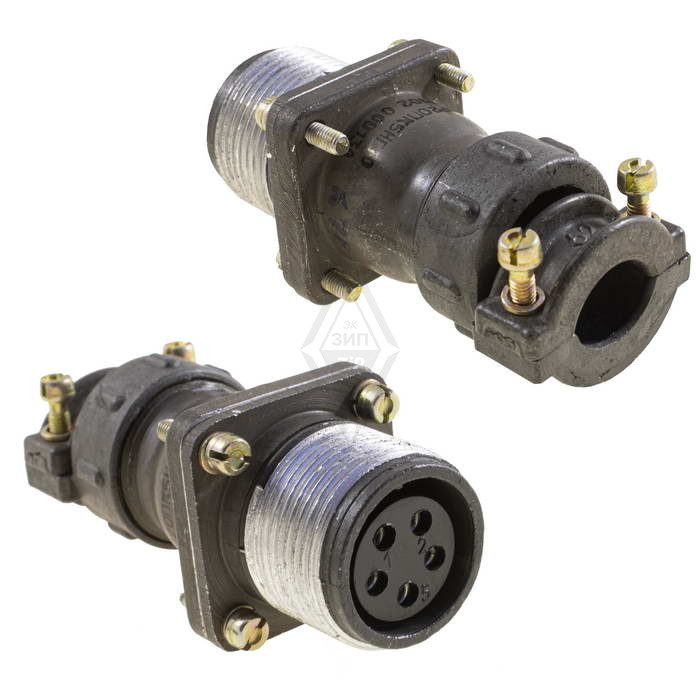

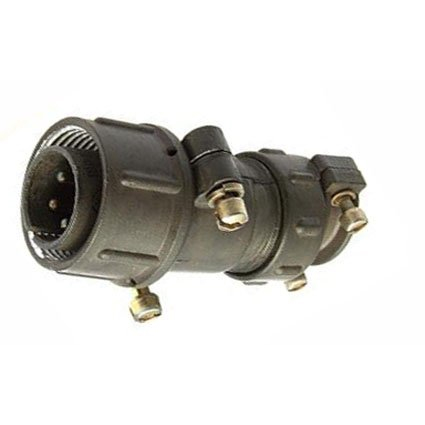

ШР20ПК5НГ10 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, рассчитанная на работу с пятью контактами и оснащённая прямым патрубком для подключения неэкранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей, включающих провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры различного назначения.

Конструкция допускает эксплуатацию как во внутренней, так и в наружной среде при условии защиты от пыли, воды, дождя и прямого солнечного излучения. Климатическое исполнение соответствует категории УХЛ, что подтверждает возможность применения соединителя в условиях умеренного и холодного климата с учётом необходимых мер по защите от атмосферных воздействий.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В (амплитудное значение). Номинальный рабочий ток на один контакт — 25 А, при этом допустимая максимальная токовая нагрузка достигает 35 А на контакт.

Изделие сохраняет работоспособность в температурном диапазоне от минус 60 до плюс 60 градусов Цельсия. При этом учитывается возможность перегрева контактов до плюс 110 градусов Цельсия без нарушения функционирования. Установленный ресурс составляет 500 сочленений-расчленений, наработка — 1000 часов, срок хранения — 15 лет.

Сочленение ответных частей осуществляется резьбовым способом. Поляризация корпуса одношпоночная, что исключает неправильное соединение. Покрытие контактов выполнено из серебра, обеспечивающего стабильное электрическое сопротивление и защиту от окисления.

Расшифровка обозначения

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• ПК — приборная розетка с прямым патрубком;
• 5 — число контактов;
• Н — нормальные габариты;
• Г — розетка;
• 10 — сочетание контактов.

Особенности конструкции и эксплуатации

Приборное исполнение с прямым патрубком предполагает монтаж розетки на панель или корпус оборудования, а кабель подводится к контактам без углового изгиба. Такое решение удобно при компоновке внутренних объёмов аппаратуры, когда требуется прямолинейный ввод проводников.

Корпус условного размера 20 обеспечивает совместимость с ответными вилками серии ШР соответствующего типоразмера. Нормальные габариты указывают на стандартное исполнение без уменьшенных или увеличенных присоединительных размеров.

Серебряное покрытие контактов поддерживает низкое переходное сопротивление и стабильность соединения при токах до 35 А. Благодаря широкому температурному диапазону соединитель подходит для применения в аппаратуре, эксплуатируемой в неотапливаемых помещениях и на открытых площадках при обеспечении защиты от осадков.

Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, предотвращая самопроизвольное разъединение при вибрациях и механических воздействиях. Одношпоночная поляризация исключает ошибки при подключении и гарантирует правильное соответствие контактов.
