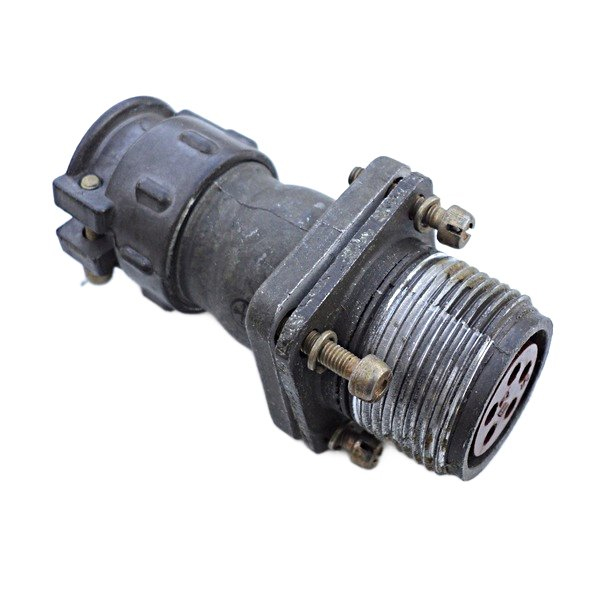

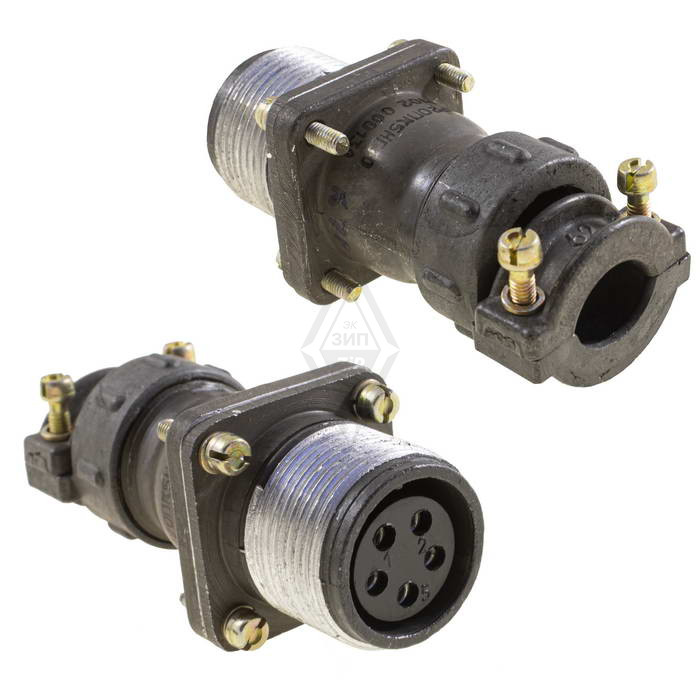

ШР20ПК5НГ10 — это приборная (блочная) розетка, предназначенная для подключения электрических цепей в электро- и радиоаппаратуре. Она имеет прямой патрубок и используется для соединения и разъединения проводов, кабелей, узлов и блоков.

Технические характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 20
• Количество контактов : 5
• Сочетание контактов : 10 (пять контактов диаметром 2,5 мм)
• Рабочее напряжение : до 850 В (амплитудное значение)
• Рабочая температура : от -60 °C до +60 °C
• Сопротивление изоляции : не менее 5000 МОм
• Материал корпуса : металл или алюминиевый сплав
• Материал изолятора : карболит
• Покрытие контактов : серебро
• Способ монтажа : объемный, на панель

Применение

розетка ШР20ПК5НГ10 используется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она предназначена для внутреннего и наружного применения при условии защиты от пыли и влаги. Соединители этого типа обеспечивают надежное соединение в условиях различных климатических факторов.

Конструкция

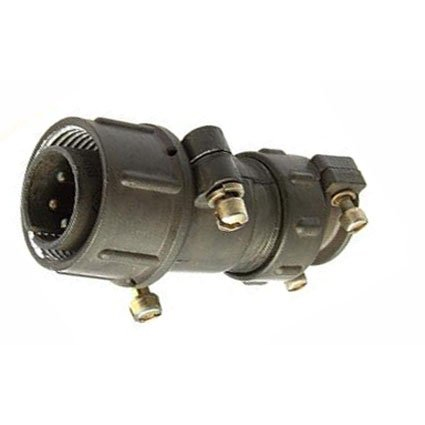

Соединитель состоит из двух частей: вилки и розетки. розетка имеет резьбовое сочленение, что обеспечивает надежность соединения. Гайка патрубка предназначена для неэкранированных кабелей, что делает данный тип соединителя универсальным для различных применений. ШР20ПК5НГ10 является важным ком Онентом в системах, требующих надежного подключения и разъединения электрических цепей, обеспечивая долговечность и высокую производительность в различных условиях эксплуатации.
