Назначение и область применения

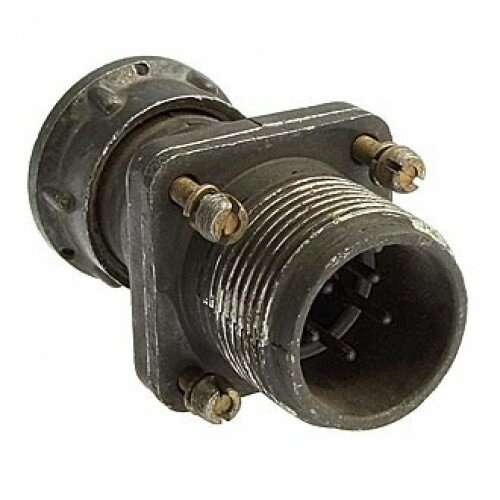

ШР20ПК5ЭШ7 — приборная вилка цилиндрического низкочастотного соединителя производства НПО «Каскад». Изделие предназначено для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется в радиоэлектронной и радиотехнической аппаратуре, электро- и контрольно-измерительных приборах общего назначения.

Вилка входит в категорию ШР20 и выпускается с отделкой ОТК (отдел технического контроля), что подтверждает соответствие требованиям ТУ 6313-022-61929916-2015.

Технические характеристики

Условный размер корпуса — 20. Количество контактов — 5, контакты штыревые диаметром 1,5 мм. Максимальное рабочее напряжение постоянного тока составляет 850 В, рабочий ток — 10 А.

• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, допускается смена до плюс 110 градусов Цельсия.
• Вибрация — диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Удар многократный — 350 метров на секунду в квадрате (35 g), удар одиночный — 5000 метров на секунду в квадрате (500 g).
• Линейное ускорение — 2000 метров на секунду в квадрате (200 g).
• Климатическое исполнение — УХЛ.
• Срок службы — 15 лет, наработка — 5000 часов, количество сочленений — 500.

Конструкция и монтаж

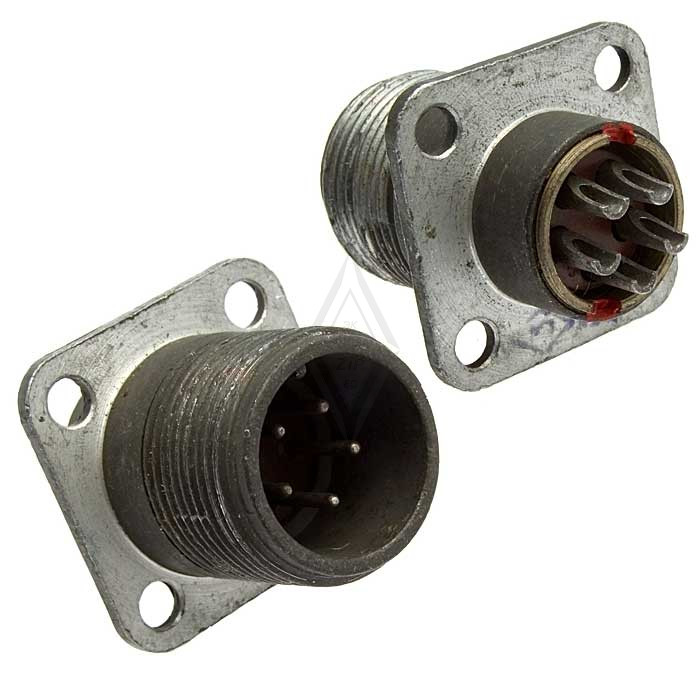

Вилка выполнена приборной, без патрубка. Монтаж осуществляется на панель пайкой. Соединение с ответной частью — резьбовое, резьба M24 на 1,5. Материал корпуса — алюминиевый сплав.

Изделие соответствует требованиям по стойкости к вибрационным, ударным и линейным нагрузкам, что обеспечивает надёжную работу в составе аппаратуры при эксплуатации в условиях климатического исполнения УХЛ.

Подтверждённые особенности

1. Пять штыревых контактов диаметром 1,5 мм с низким сопротивлением контактов.
2. Высокое сопротивление изоляции — не менее 5000 МОм.
3. Рабочее напряжение до 850 В и ток до 10 А.
4. Отделка ОТК и соответствие ТУ 6313-022-61929916-2015.
5. Длительный срок службы — 15 лет и 500 сочленений.

Артикул изделия — 51227. Год выпуска — 2024. Изготовитель — НПО «Каскад».
