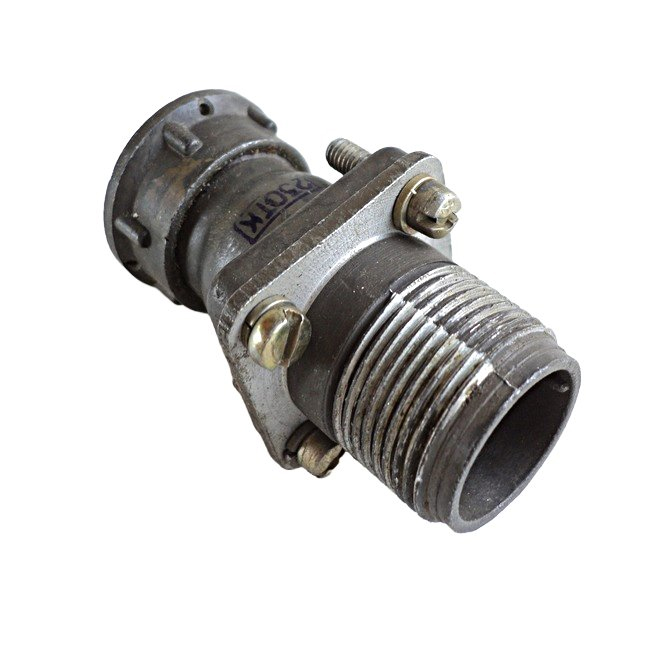

ШР20ПК5ЭШ7 представляет собой блочную вилку с кожухом типа «5» из серии цилиндрических низкочастотных соединителей ШР, предназначенную для надежного электрического соединения в промышленных и приборных системах. Это приборная вилка с 5 контактами диаметром 1,5 мм, выполненная в климатическом исполнении УХЛ для условий умеренного и холодного климата. Она подходит для работы во внутренних и наружных установках при защите от пыли и влаги потребителем.

Основные характеристики

• Максимальная токовая нагрузка на контакт: 10 А, общая на разъем — 50 А.

• Амплитудное рабочее напряжение: до 850 В.

• Сопротивление контакта: не более 2,5 мОм; сопротивление изоляции: не менее 5000 МОм.

• Рабочий диапазон температур: от -60°C до +60°C (с кратковременным перегревом до +110°C).

Эта вилка имеет экранированный патрубок (Э) для кабеля и штыревые контакты (Ш), покрытые серебром для лучшей проводимости. Корпус изготовлен из алюминиевого сплава или пластмассы (карболит), габариты составляют около 30×30×42 мм.

Надежность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленений-расчленений и наработку не менее 1000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 30 g), механическим ударам (до 500 g однократно и 35 g многократно), а также пониженному давлению до 1,3×10⁻⁴ Па. Относительная влажность до 98% при +25°C.

Применение и совместимость

ШР20ПК5ЭШ7 используется в электрических шкафах, промышленном оборудовании и авионике для передачи сигналов и мощности. Ответной частью служат кабельные розетки, такие как ШР20П5НШ7 или аналогичные из серий 2РТ, 2РТ-А.

Производители: ОАО «Каскад» (Черкесск) и другие по ТУ 6313-022-61929916-2015 или НКЦС.434410.111 ТУ.
