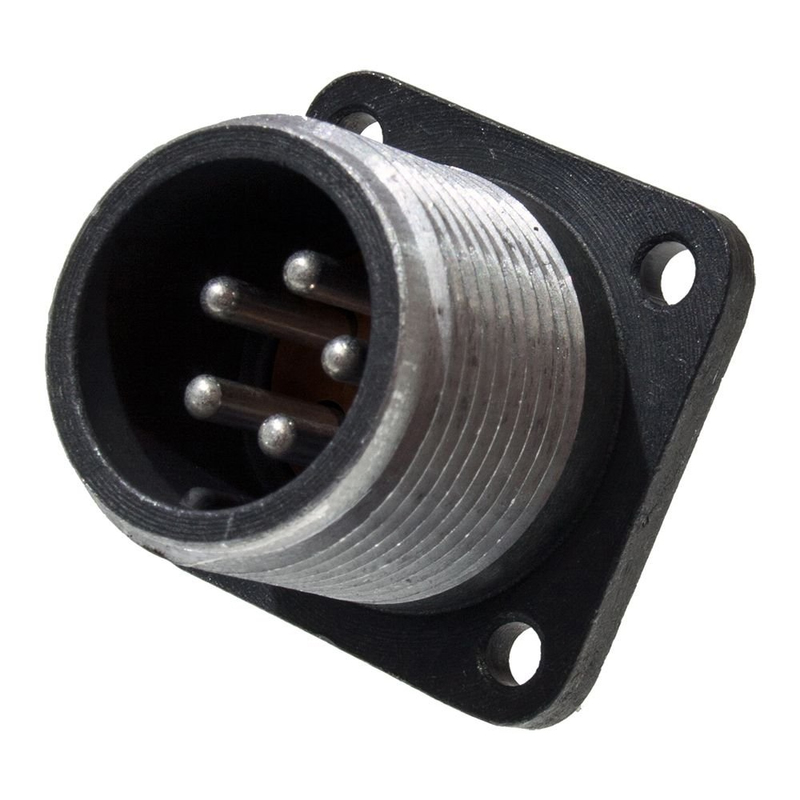

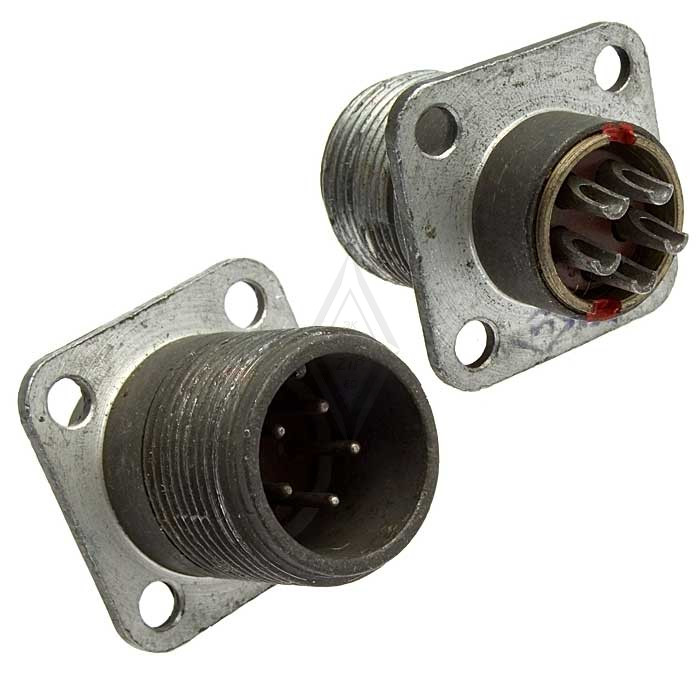

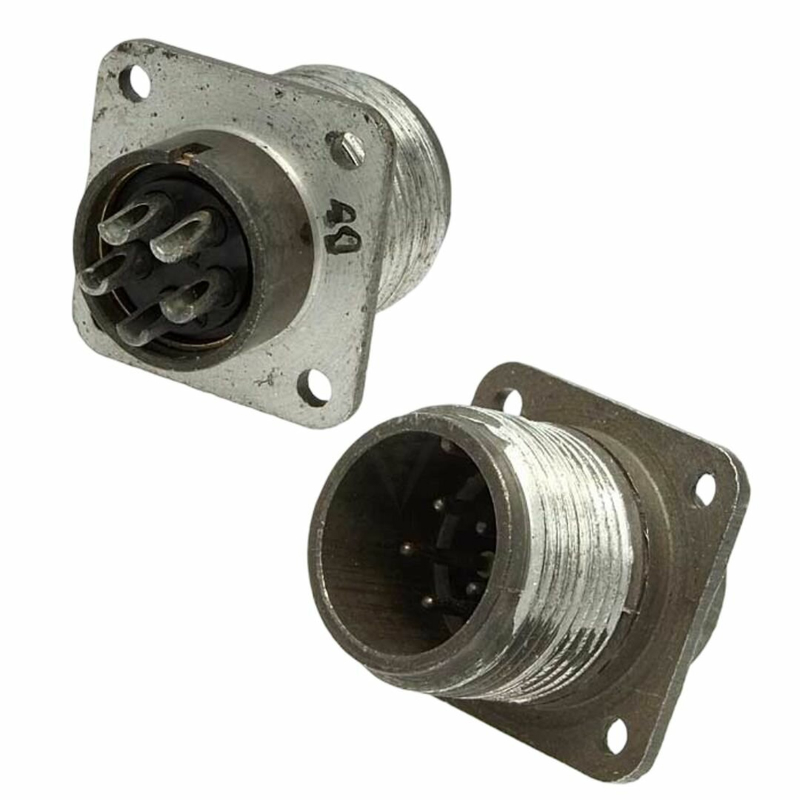

ШР20ПК5ЭШ7 — это приборная вилка с прямым патрубком из серии цилиндрических низкочастотных соединителей ШР, выпускавшаяся в период 2013–2016 годов. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. ?

Применение

Используется во внутренних и наружных цепях (при защите от пыли и влаги потребителем) для работы с постоянным, переменным током (до 3 МГц) и импульсами. Подходит для электро- и радиоаппаратуры в климатическом исполнении УХЛ, включая блочную и объемную установку.

Характеристики

• Рабочий ток: 10 А.

• Максимальное напряжение постоянного тока: 850 В.

• Диаметр контактов: 1,5 мм, покрытие серебром, сопротивление до 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, наработка минимум 1000–5000 ч.

• Монтаж: пайка, резьбовое сочленение, сечение проводов до 1,93 мм? (до 3 припаек).

• Габариты: 55,2?30?30 мм.

• Температура: от -60°C до +60°C (смена до +110°C), пониженное давление 0,13 мПа. ?

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с? (одиночный) и 350 м/с? (многократный), линейное ускорение 2000 м/с?. Срок сохраняемости — 15 лет.
