Назначение соединителя

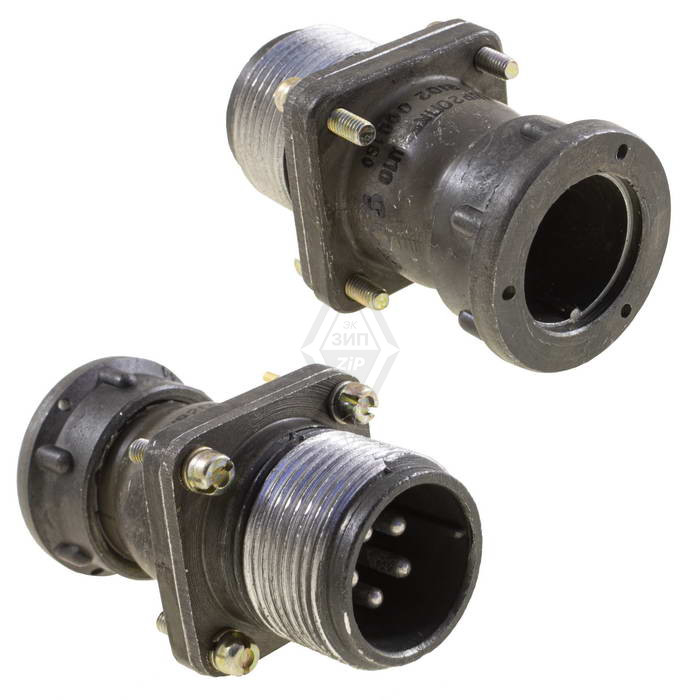

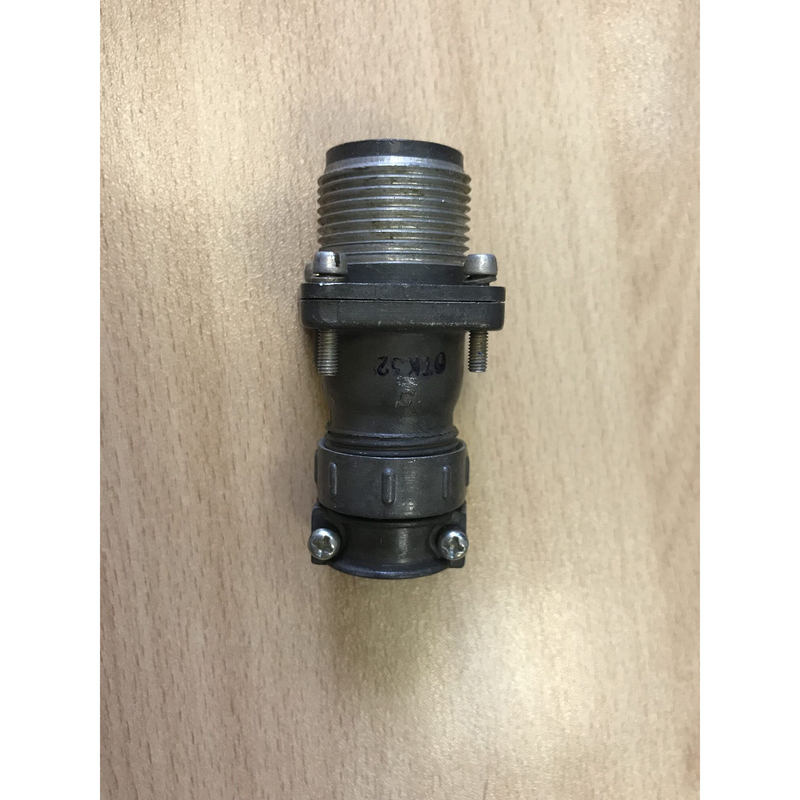

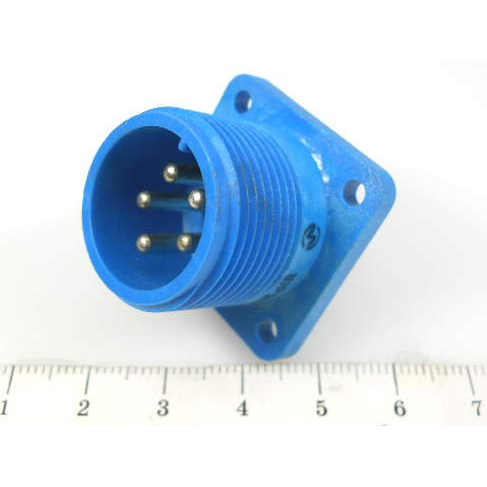

ШР20ПК5ЭШ10 — электрический соединитель (вилка) производства «Каскад», предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное и прочное подключение кабелей: в электронных устройствах, приборах и системах, работающих в условиях повышенных механических нагрузок.

Артикул товара — 51226. Категория — ШР20. Производитель — Каскад. Год — 2024.

Расшифровка обозначения

Маркировка ШР20ПК5ЭШ10 построена по стандартной схеме и содержит полную информацию о конструкции соединителя:

• ШР — тип соединителя.
• 20 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком.
• К — тип соединителя (в данном случае вилка).
• 5 — количество контактов.
• Э — вид гайки патрубка (для экранированного кабеля).
• Ш — тип контактов (в данном случае вилка).
• 10 — обозначение сочетания контактов (пять контактов диаметром 2,5 мм).

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной модели соединителя.

• Количество контактов и их диаметр: 5 штук, диаметр 2,5 мм.
• Сопротивление контактов: не более 1 мОм.
• Номинальное напряжение: до 850 В (амплитудное значение).
• Рабочий ток: обычно для подобных соединителей составляет до 35 А и зависит от конкретной модели.
• Климатическое исполнение: УХЛ (умеренный климат).
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Механическая прочность: выдерживает синусоидальную вибрацию и механические удары.

Особенности конструкции

Исполнение с прямым патрубком и гайкой патрубка для экранированного кабеля обеспечивает возможность подключения экранированных кабелей и защиту соединения от помех. Конструкция рассчитана на эксплуатацию в составе ответственных электрических цепей с частотой до 3 МГц.

Применение

Соединитель ШР20ПК5ЭШ10 востребован в электронных устройствах, измерительной и радиотехнической аппаратуре, а также в системах, где требуется надёжное и долговечное подключение кабелей при воздействии вибрации и ударных нагрузок. Благодаря климатическому исполнению УХЛ и широкому температурному диапазону изделие пригодно для работы в условиях умеренного климата.

При монтаже важно учитывать количество и диаметр контактов, а также допустимые значения напряжения и тока для конкретной схемы. Соблюдение этих параметров обеспечивает стабильную работу соединения на протяжении всего срока службы.
