Назначение разъёма ШР20ПК5ЭШ10

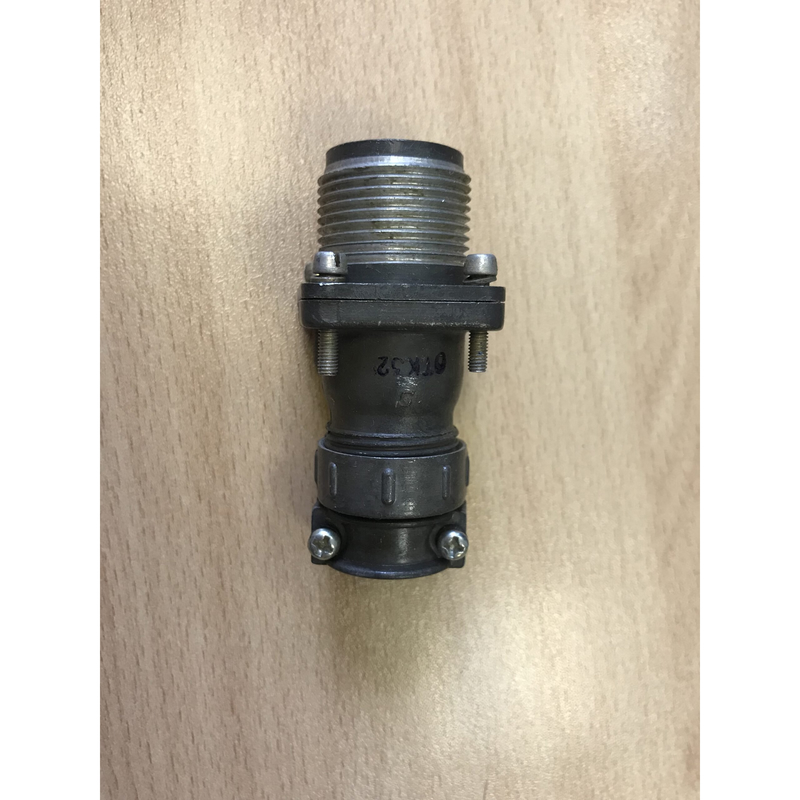

ШР20ПК5ЭШ10 — цилиндрический низкочастотный многоконтактный разъём‑вилка серии ШР от российского производителя «Элекон». Изделие предназначено для объёмного монтажа в электрических цепях и относится к разъёмам нормальных габаритов с резьбовым сочленением. Вилка служит для создания надёжного разъёмного электрического соединения между блоками, панелями и кабельными линиями внутри радиоэлектронной аппаратуры и промышленного оборудования.

Артикул изделия — 80038, категория — ШР20. Разъём монтируется на блок или панель и соединяется с ответной частью того же типоразмера, что делает его пригодным для ремонтопригодных схем коммутации, где требуется периодическое подключение и отключение цепей.

Основные электрические параметры

Разъём рассчитан на работу в цепях с напряжением не более 850 В переменного или постоянного тока. Количество контактов — 5 штырьковых, типа «вилка». Максимальный рабочий ток достигает примерно 20 А и зависит от схемы нагружения контактов, то есть от того, как распределена нагрузка между отдельными контактами и сколько контактов задействовано одновременно.

Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, что обеспечивает высокую надёжность по изоляции и снижает риск утечек даже при работе с ответственными цепями. Совокупность этих параметров позволяет применять вилку в силовых и сигнальных цепях низкой частоты.

Условия эксплуатации

Климатическое исполнение — УХЛ. Разъём рассчитан на применение как внутри, так и снаружи прибора при условии дополнительной защиты от пыли и влаги. Диапазон рабочих температур обычно составляет от минус 60 °C до примерно плюс 100…110 °C, что позволяет использовать изделие в условиях жёсткого климата и в составе бортового оборудования.

Такой температурный диапазон в сочетании с высоким сопротивлением изоляции делает разъём пригодным для аппаратуры, работающей при значительных перепадах температуры и повышенных требованиях к стабильности контакта.

Механические и эксплуатационные особенности

• Соединитель рассчитан на многократное сочленение и расчленение: число циклов — не менее 500.
• Расчётная наработка составляет порядка 5000 часов.
• Корпус выполнен из металла, изолятор — из карболита; это обеспечивает высокую механическую прочность и устойчивость к термо‑ и вибрационным нагрузкам.
• Допускается синусоидальная вибрация в диапазоне частот до нескольких тысяч герц с ускорением порядка сотен метров на секунду в квадрате.
• Изделие выдерживает механические удары однократного и многократного действия.

Конструкция и применение

Вилка ШР20ПК5ЭШ10 относится к блочно‑кабельному типу: она монтируется на блок (панель, корпус) и может соединяться с соответствующей розеткой ШР20ПК5ЭР10 или аналогичной ответной частью. Резьбовое сочленение обеспечивает механическую фиксацию и препятствует самопроизвольному рассоединению под действием вибрации и ударов.

Область применения включает радиоэлектронную аппаратуру, автоматизированные системы, промышленное оборудование и бортовые устройства, где требуется надёжный и ремонтопригодный разъёмный контакт. Металлический корпус и карболитовый изолятор позволяют использовать вилку в условиях повышенных механических и тепловых нагрузок, а возможность многократного сочленения упрощает обслуживание и замену блоков.

По данным каталога, запись «2017 5: 97 шт» отражает сведения о наличии позиции. Типоразмеры, шаг контактов, диаметр корпуса и варианты коммутации по контактам могут быть уточнены отдельно в соответствии с конструкторской документацией производителя.
