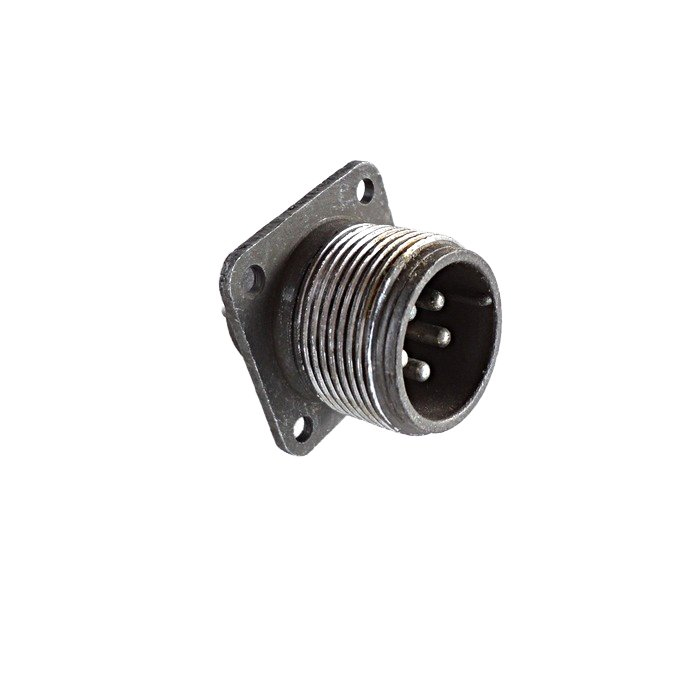

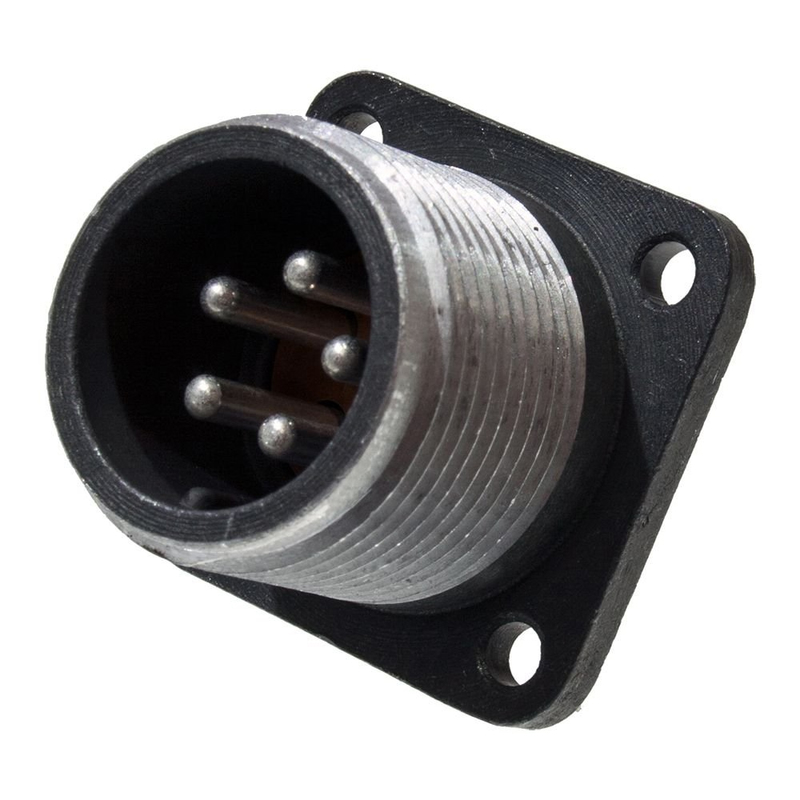

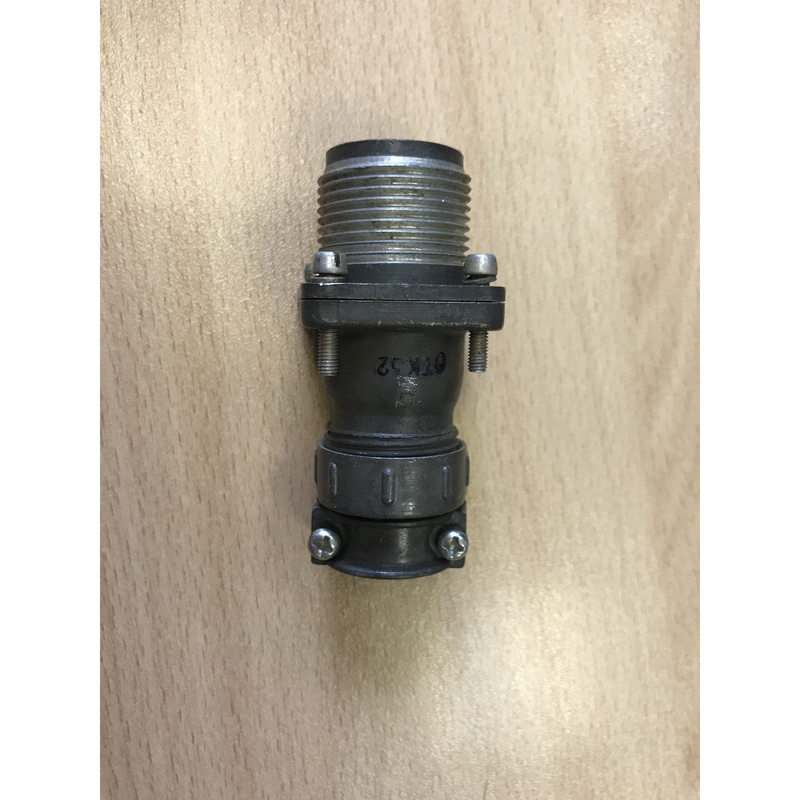

ШР20ПК5ЭШ10 представляет собой блочную вилку с кожухом типа ШР — низкочастотный цилиндрический соединитель объемного монтажа с резьбовым соединением нормальных габаритов.

Назначение

Предназначена для надежного соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Работает в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 5 — количество контактов (штыревых, тип "вилка").

• Э — гайка патрубка для экранированного кабеля.

• Ш — вид контактов (вилка).

• 10 — сочетание контактов.

Технические характеристики

Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли, воды и прямого солнечного света. Производится в России.
