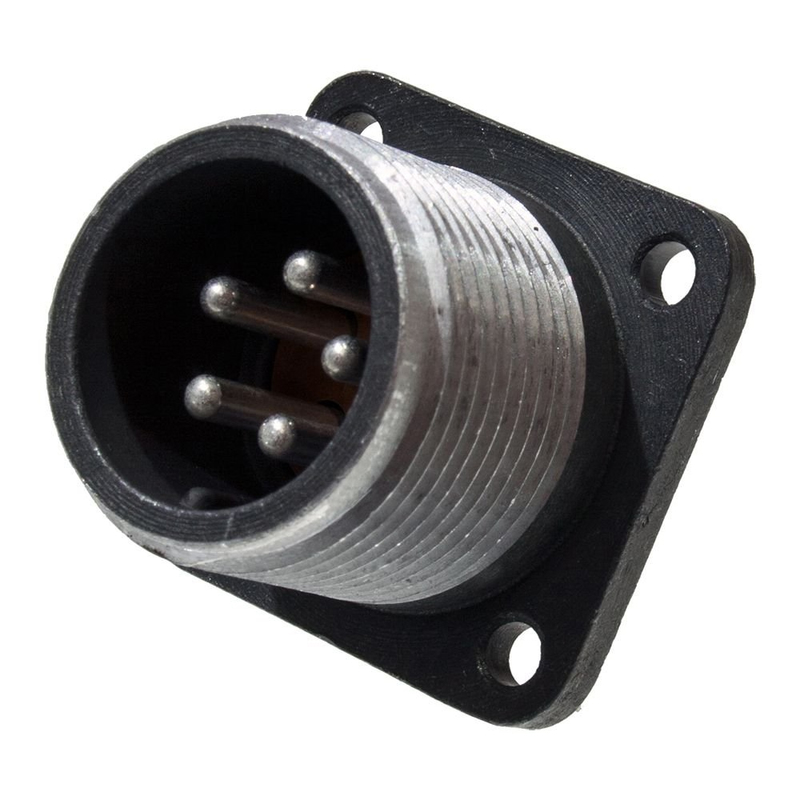

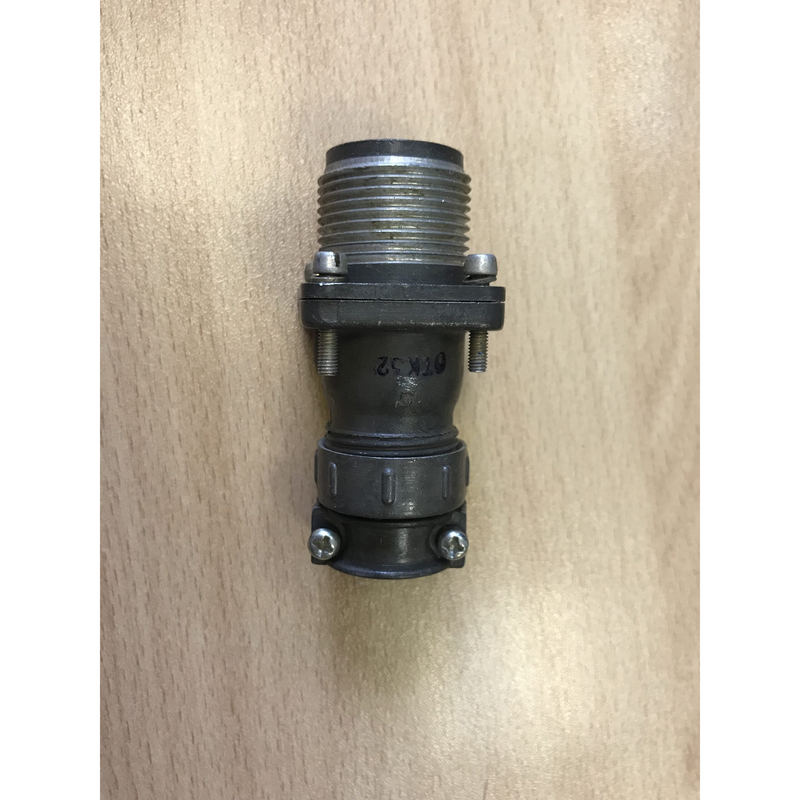

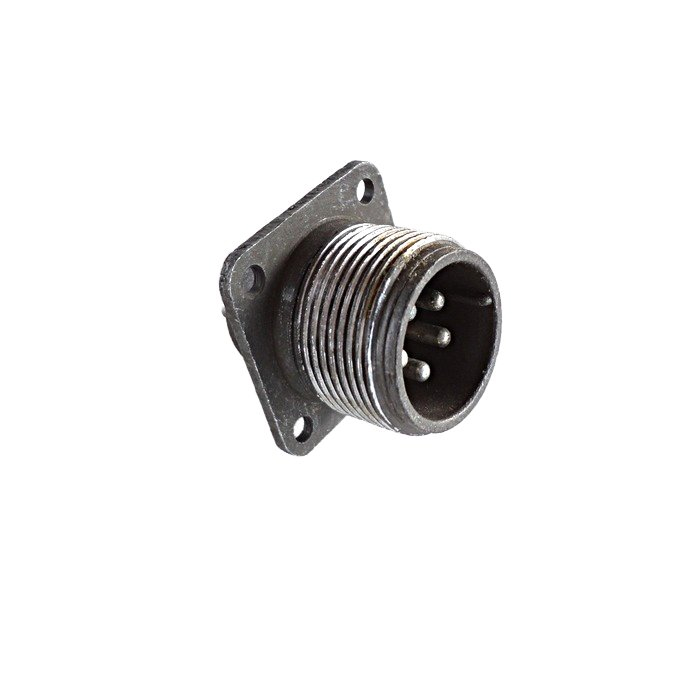

ШР20ПК5ЭШ10 представляет собой блочную вилку с кожухом из серии низкочастотных цилиндрических соединителей ШР объемного монтажа с резьбовым сочленением нормальных габаритов. Это приборная часть соединителя, предназначенная для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединитель имеет условный размер корпуса 20, 5 штыревых контактов (тип "вилка") и сочетание контактов 10. Материал корпуса — металл, изолятора — карболит, покрытие контактов — никель, с прямым патрубком и гайкой для экранированного кабеля (ЭШ). Рабочая температура от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, наработка минимум 5000 часов, число сочленений-расчленений — не менее 500.

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночный), линейное ускорение до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ позволяет использовать внутри и снаружи аппаратуры (с защитой от пыли и влаги).

Расшифровка обозначения

• ШР — тип соединителя;

• 20 — размер корпуса;

• ПК — приборная часть с прямым патрубком;

• 5 — число контактов;

• ЭШ — гайка для экранированного кабеля, вилка;

• 10 — сочетание контактов;

• Н — никелевое покрытие;

• М — пластмассовый корпус.

Применение

Используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая промышленное оборудование. Производится в России.
