Назначение и область применения

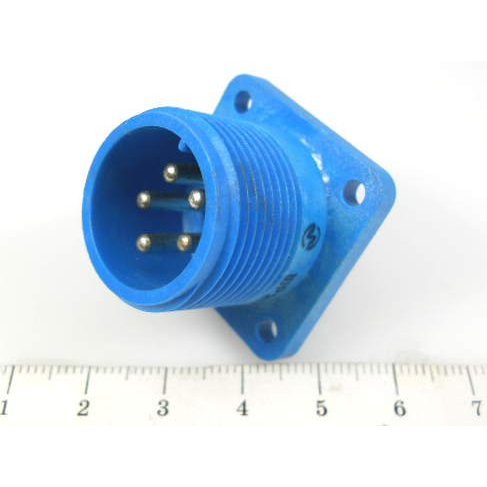

ШР20ПК5ЭШ10 — это низкочастотный цилиндрический разъём-вилка серии ШР, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре, приборах и блоках различного назначения. Изделие ориентировано на использование в стационарной и переносной технике, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех.

Разъём рассчитан на работу в цепях постоянного и переменного тока. Рабочее напряжение постоянного тока достигает 850 В, переменного — до 850 В при частоте до 3 МГц, что позволяет применять вилку в широком спектре низкочастотных схем: от блоков питания до сигнальных линий измерительной и управляющей аппаратуры. Рабочий ток на контакт составляет порядка 25 А, что обеспечивает достаточную нагрузочную способность для силовых и управляющих цепей средней мощности.

Конструктивные особенности и маркировка

Расшифровка обозначения ШР20ПК5ЭШ10 даёт полное представление о конструктивном исполнении разъёма:

• ШР — цилиндрический соединитель резьбового сочленения нормальных габаритов;
• 20 — условный размер корпуса, диаметр порядка 20 мм;
• ПК — приборный тип корпуса, оснащён прямым патрубком;
• 5 — пять контактов-штырей;
• ЭШ — одношпоночная поляризация и экранированное исполнение с экранирующей гайкой;
• 10 — код сочетания контактов, определяющий схему разводки по номерам.

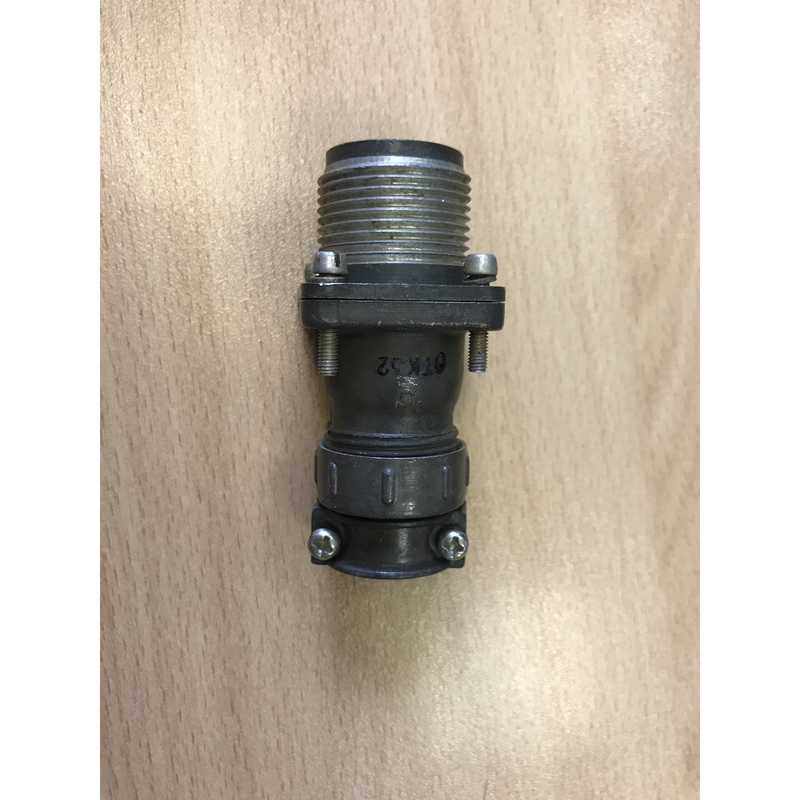

Корпус вилки выполнен из металла, что обеспечивает механическую прочность и эффективное экранирование. Прямой патрубок упрощает монтаж кабеля при подводе проводников со стороны задней части разъёма. Экранирующая гайка предназначена для фиксации экранирующей оплётки кабеля или кожуха, что особенно важно при работе в условиях воздействия электромагнитных полей. Одношпоночная поляризация исключает неверное сочленение с ответной частью и защищает контакты от повреждения при неправильной ориентации.

Изолятор изготовлен из термостойкого электроизоляционного материала, обладающего высокой механической прочностью и стойкостью к нагреву. Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегаом, что гарантирует отсутствие утечек между соседними контактами и на корпус.

Электрические параметры

Электрические характеристики разъёма обеспечивают стабильную работу в составе ответственных узлов аппаратуры:

• рабочее напряжение постоянного тока — до 850 В;
• рабочее напряжение переменного тока — до 850 В при частоте до 3 МГц;
• рабочий ток на контакт — порядка 25 А;
• сопротивление контактов — единицы и доли миллиома в зависимости от диаметра контакта;
• сопротивление изоляции — не менее нескольких тысяч мегаом.

Низкое переходное сопротивление контактов уменьшает нагрев при протекании тока и снижает потери мощности, что особенно важно при длительной работе под нагрузкой. Стабильность контактного соединения сохраняется на протяжении всего срока службы благодаря качественным материалам контактных пар и достаточному усилию сочленения, обеспечиваемому резьбовым механизмом.

Механическая и климатическая стойкость

Вилка рассчитана на эксплуатацию в жёстких условиях, характерных для промышленной и специальной аппаратуры. Диапазон рабочих температур окружающей среды охватывает интервал примерно от −60 °C до +60…+100 °C в зависимости от конкретного исполнения, что позволяет использовать разъём как в условиях Крайнего Севера, так и в тёплых производственных помещениях.

Изделие устойчиво к механическим воздействиям:

• синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с²;
• одиночный удар с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с².

Минимальная наработка составляет от 1000 до 5000 часов, число циклов сочленения-расчленения — не менее 500. Срок сохраняемости изделия достигает порядка 15 лет, что подтверждает долговечность разъёма при правильном хранении и эксплуатации. Наличие в каталоге записи «1986 Э: 204 шт» указывает на партию изделий 1986 года выпуска в экранированном исполнении, сохранивших свои рабочие характеристики благодаря качеству изготовления и применяемым материалам.

Монтаж и эксплуатация

Разъём устанавливается на корпус прибора или блока с помощью резьбового крепления, предусмотренного конструкцией приборного типа корпуса. Прямой патрубок обеспечивает удобный ввод кабеля и фиксацию проводников после пайки или обжима контактов. Резьбовое сочленение с ответной розеткой гарантирует плотное прилегание контактных пар и исключает самопроизвольное разъединение под действием вибрации и ударов.

Экранированное исполнение требует обязательного подключения экранирующей оплётки кабеля к корпусу вилки через экранирующую гайку — это обеспечивает непрерывность экрана по всей линии соединения и защищает сигнальные цепи от наводок. При монтаже необходимо соблюдать соответствие номеров контактов схеме разводки, заданной кодом сочетания контактов «10».
