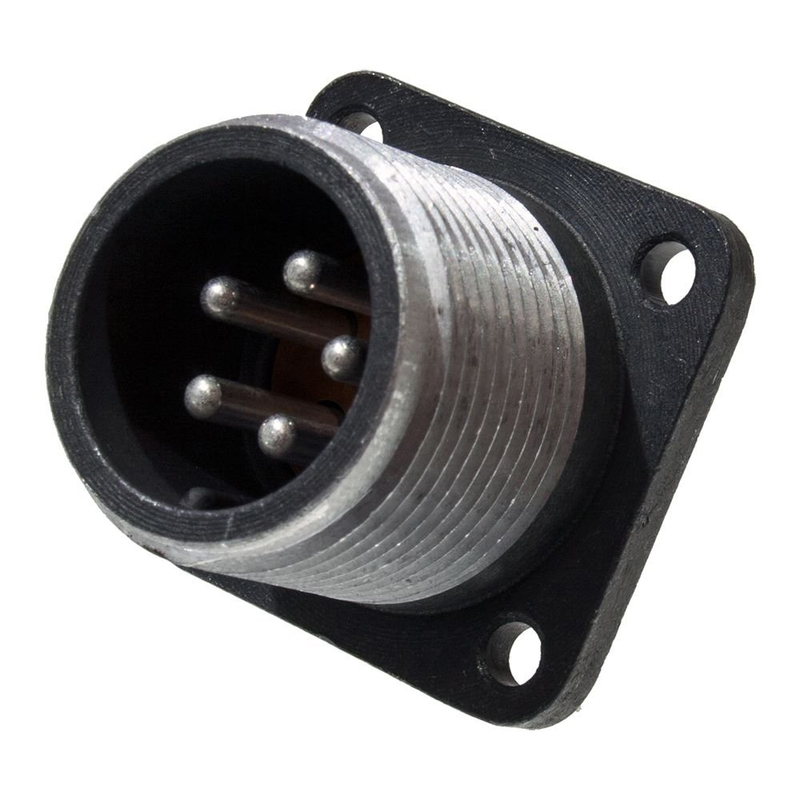

ШР20ПК5ЭШ10 — это приборная вилка цилиндрического соединителя серии ШР производства компании «Каскад», прошедшая ОТК в 2024 году.

Применение

Соединители ШР20ПК5ЭШ10 предназначены для объемного монтажа в электрических цепях радиоэлектронной и радиотехнической аппаратуры частотой до 3 МГц при напряжении до 850 В. Их используют как соединители общего назначения во внутренней и наружной установках (с защитой от пыли и влаги), в климатическом исполнении УХЛ.

Характеристики

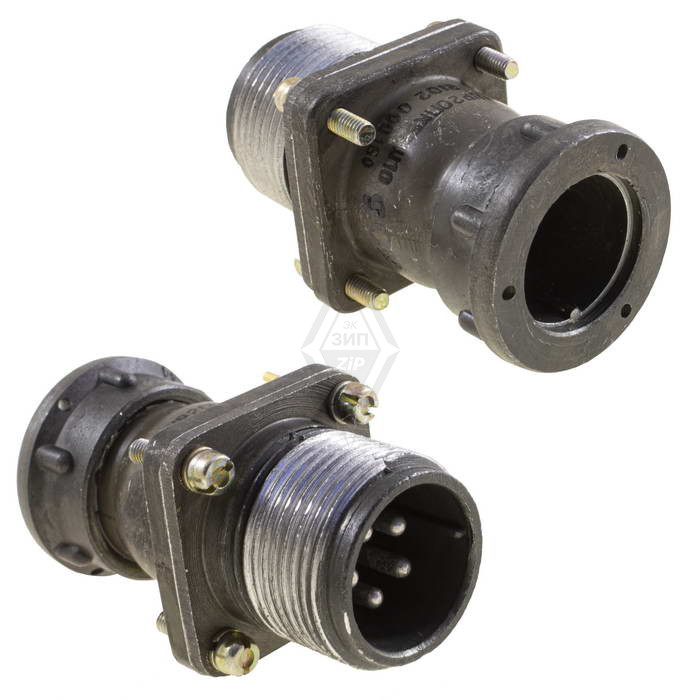

вилка имеет приборный тип корпуса, прямой патрубок с гайкой для экранированного кабеля, условный размер 20 и 5 контактов диаметром 2,5 мм с серебряным покрытием. Рабочий ток на контакт — 25 А, сопротивление контакта — не более 1 мОм, изоляции — не менее 5000 МОм; наработка — минимум 5000 часов, сочленения-расчленения — не менее 500.

Условия эксплуатации

Работает при температурах от -60 до +60 °C (смена до +110 °C), пониженном давлении 1,3?10?? Па, вибрации 1–5000 Гц с ускорением 300 м/с?, ударах до 5000 м/с? и линейном ускорении 2000 м/с?. Срок сохраняемости — 15 лет.
