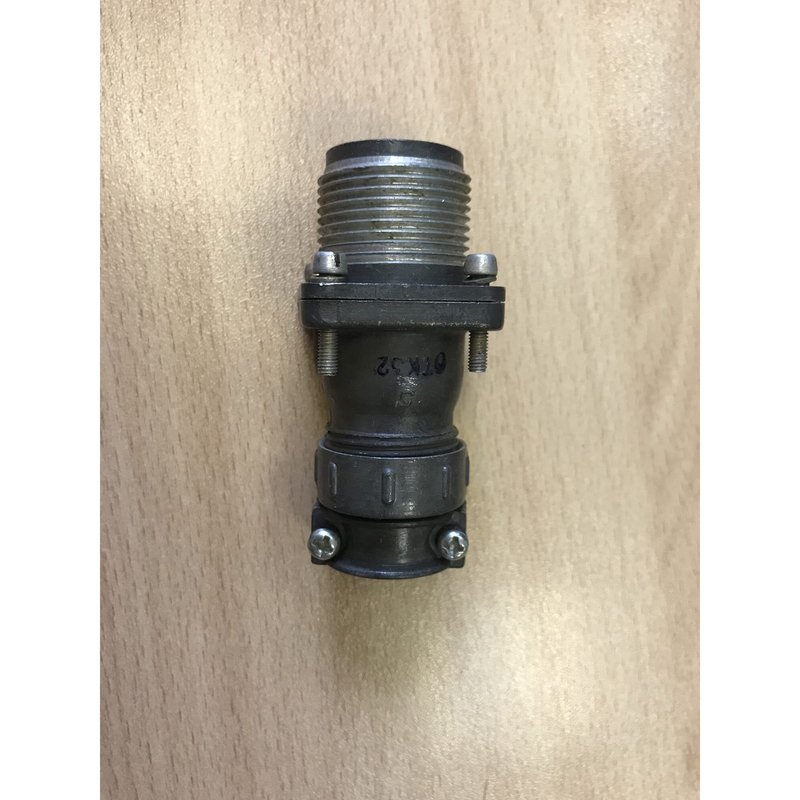

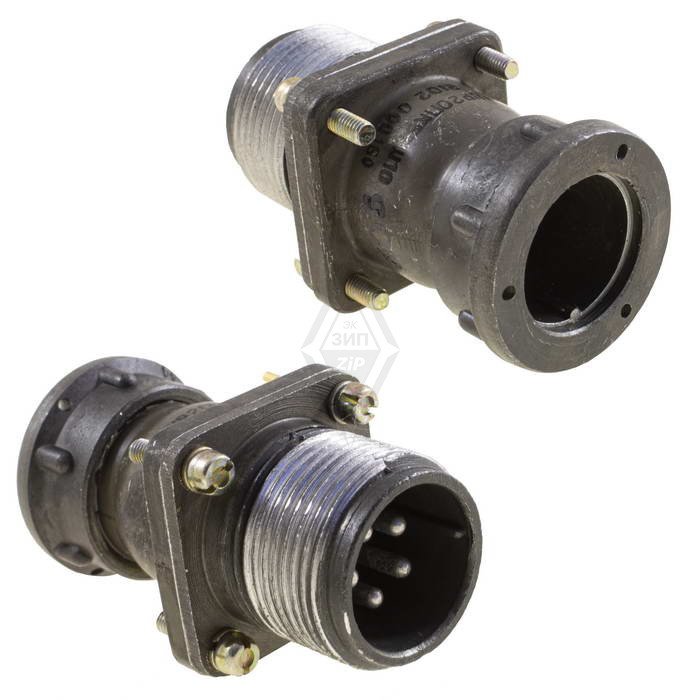

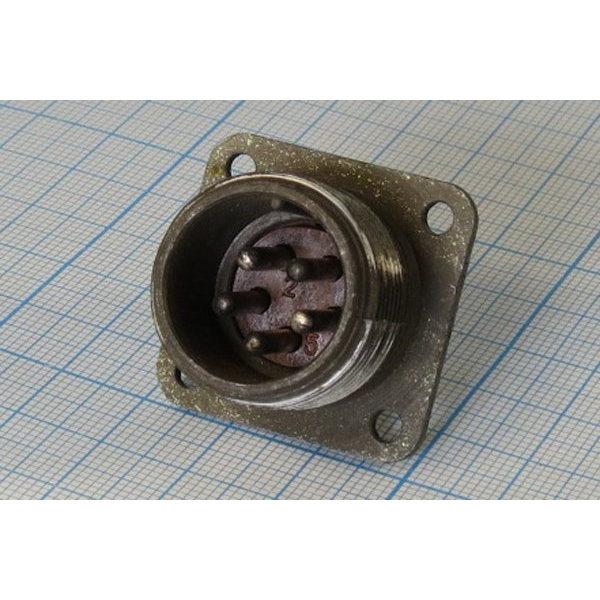

ШР20ПК5ЭШ10 представляет собой вилку низкочастотного цилиндрического соединителя объемного монтажа с резьбовым соединением.

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, преимущественно для внутреннего монтажа в климатическом исполнении УХЛ.
Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Имеет 5 контактов диаметром 2,5 мм с серебряным покрытием, рабочий ток 25 А.
Габаритные размеры 55,2?30?30 мм, монтаж методом пайки, хвостовики контактов для проводов сечением до 3 мм?. ?
Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), сопротивление изоляции не менее 5000 МОм, ресурс 500 сочленений-расчленений и наработка 1000 ч.
Выдерживает вибрацию 1-5000 Гц с ускорением 300 м/с?, удары до 5000 м/с?, пониженное давление 1,3·10?? Па.
