Назначение и область применения

ШР20ПК5ЭГ7 — приборная розетка серии Каскад, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие обеспечивает электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц.

Розетка применяется во внутренних и наружных установках при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Конструкция рассчитана на работу в составе стационарного и переносного оборудования, где требуется надёжное разъёмное соединение с поляризацией.

Конструктивные особенности

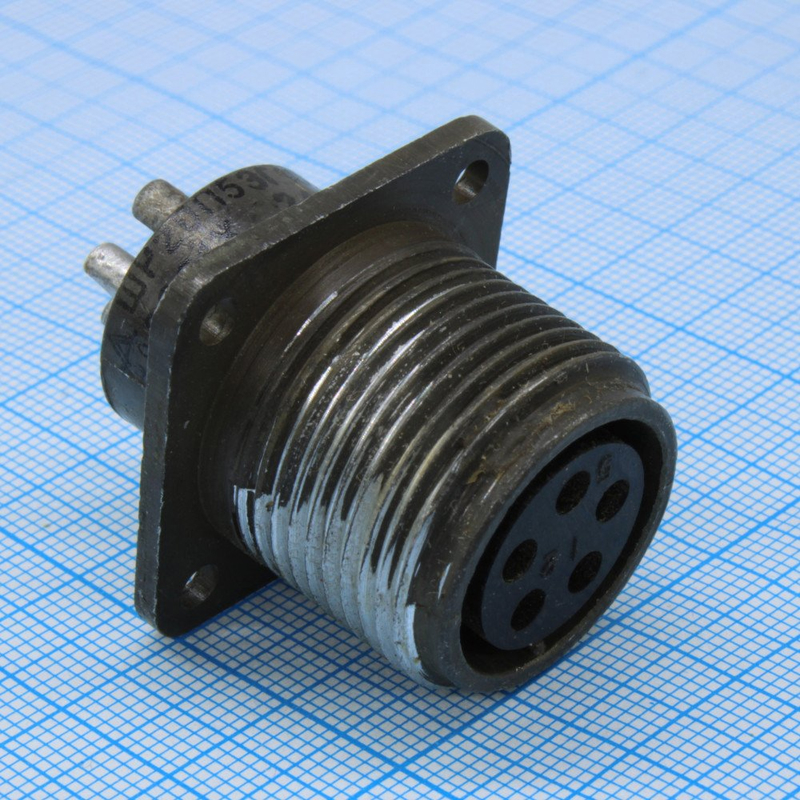

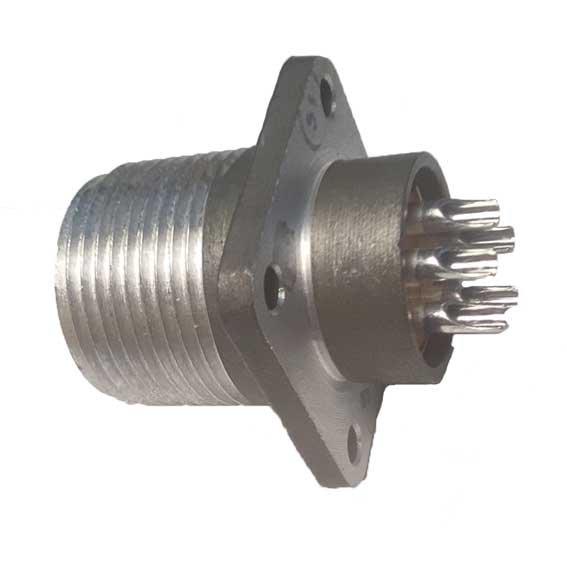

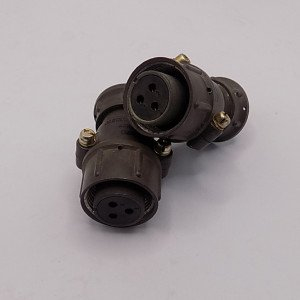

ШР20ПК5ЭГ7 оснащена прямым патрубком и гайкой для экранированного кабеля. Такое исполнение позволяет подключать экранированные кабели и обеспечивать защиту от электромагнитных помех. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение ответных частей.

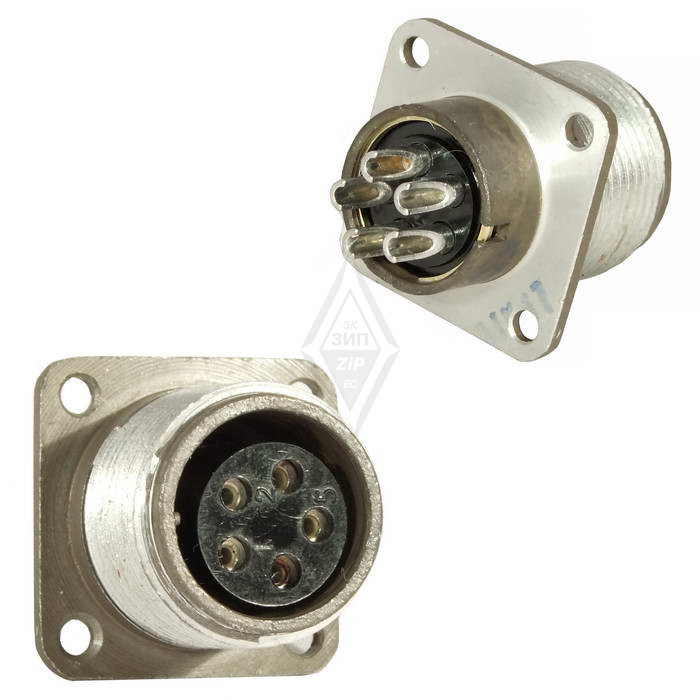

Розетка имеет пять контактов сочетания 7, покрытых серебром. Диаметр контактов составляет 1,5 миллиметра. Резьбовое соединение обеспечивает механическую прочность и стабильность электрического контакта при вибрациях и в условиях повышенных нагрузок.

Технические характеристики

• Рабочий ток: 10 А
• Максимальное напряжение постоянного тока: 850 В
• Диаметр контактов: 1,5 мм (5 контактов, сочетание 7)
• Покрытие контактов: серебро
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Ресурс сочленений-расчленений: 500 циклов
• Наработка: 1000 часов
• Срок хранения: 15 лет
• Год выпуска: 2024 (прошла ОТК)

Электрические параметры и надёжность

Рабочий ток в 10 ампер позволяет использовать розетку в цепях с умеренной нагрузкой. Максимальное напряжение постоянного тока 850 вольт обеспечивает запас по напряжению для большинства радиотехнических применений. Низкое переходное сопротивление контактов — не более 2,5 миллиома — способствует минимизации потерь и нагрева в местах соединения.

Высокое сопротивление изоляции не менее 5000 мегаом гарантирует отсутствие утечек и безопасность при работе с чувствительной аппаратурой. Ресурс в 500 сочленений-расчленений и наработка 1000 часов определяют область применения как разъём для периодического подключения и длительной эксплуатации. Срок хранения 15 лет подтверждает стойкость материалов к старению.

Применение и условия эксплуатации

Розетка ШР20ПК5ЭГ7 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она может использоваться во внутренних и наружных установках при обеспечении защиты от пыли и влаги. Климатическое исполнение УХЛ допускает работу в широком диапазоне температур умеренного и холодного климата.

Области применения включают:

1. Соединение блоков и модулей в радиотехнических устройствах.
2. Подключение экранированных кабелей в измерительной аппаратуре.
3. Использование в цепях постоянного и переменного тока частотой до 3 МГц.
4. Организация разъёмных соединений в стационарном и переносном оборудовании.
5. Применение в установках, требующих защиты от пыли и влаги.

Благодаря прямуму патрубку и гайке для экранированного кабеля розетка удобна для монтажа в условиях, где необходимо сохранить целостность экрана и обеспечить надёжное закрепление кабеля. Одношпоночная поляризация исключает ошибки при сочленении, что особенно важно при обслуживании многоконтактных соединений.

Комплектация и маркировка

Изделие поставляется как приборная розетка серии Каскад с артикулом 51223. Категория — ШР20. Производитель — Каскад. Год выпуска — 2024, изделие прошло отдел технического контроля. Дополнительные сведения о комплектации, стране производства и сертификатах в предоставленных данных не указаны.

При монтаже следует учитывать резьбовое сочленение и необходимость защиты от пыли и влаги при наружной установке. Розетка рассчитана на эксплуатацию в составе аппаратуры, где предъявляются требования к стабильности контактного сопротивления и изоляционным свойствам.
