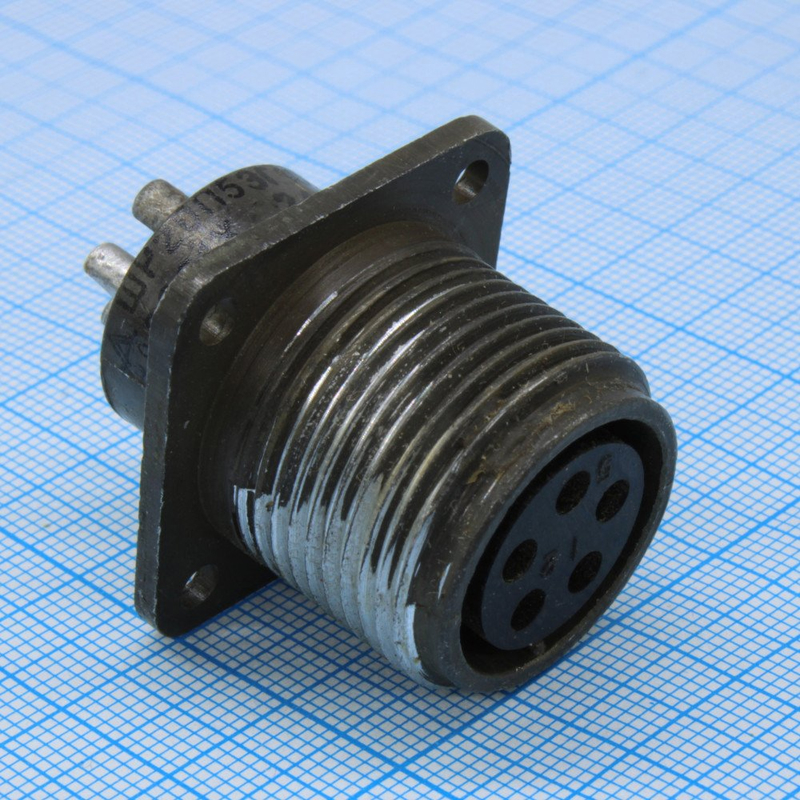

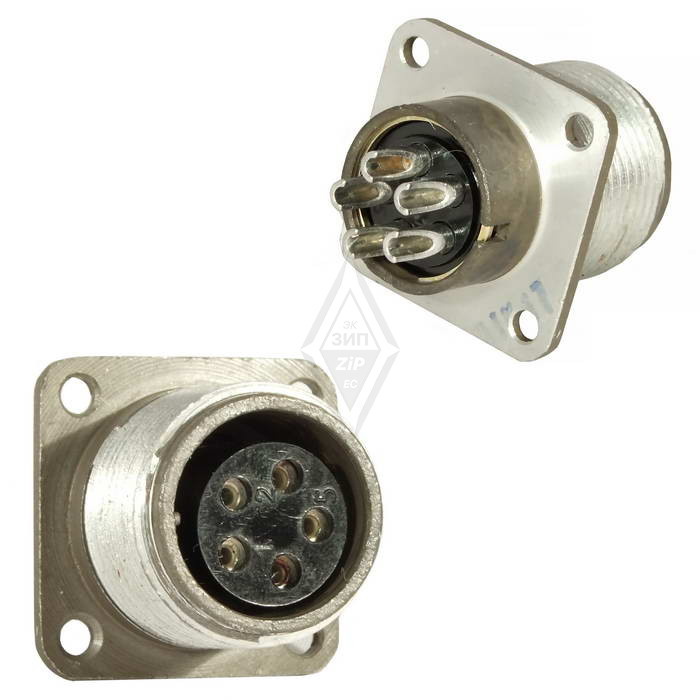

ШР20ПК5ЭГ7 — это блочная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Применение

розетка применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков. Подходит для внутреннего и наружного использования (при защите от пыли и воды потребителем) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток: 10 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Количество контактов: 5, диаметр 1,5 мм. ?

• Сечение подсоединяемых проводов: не более 1,93 мм?. ?

• Количество сочленений-расчленений: 500. ?

• Минимальная наработка: 1000 ч. ?

• Срок сохраняемости: не менее 15 лет. ?

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с?. ?

• Механический удар: одиночный 5000 м/с?, многократный 350 м/с?. ?

• Линейное ускорение: 2000 м/с?. ?
