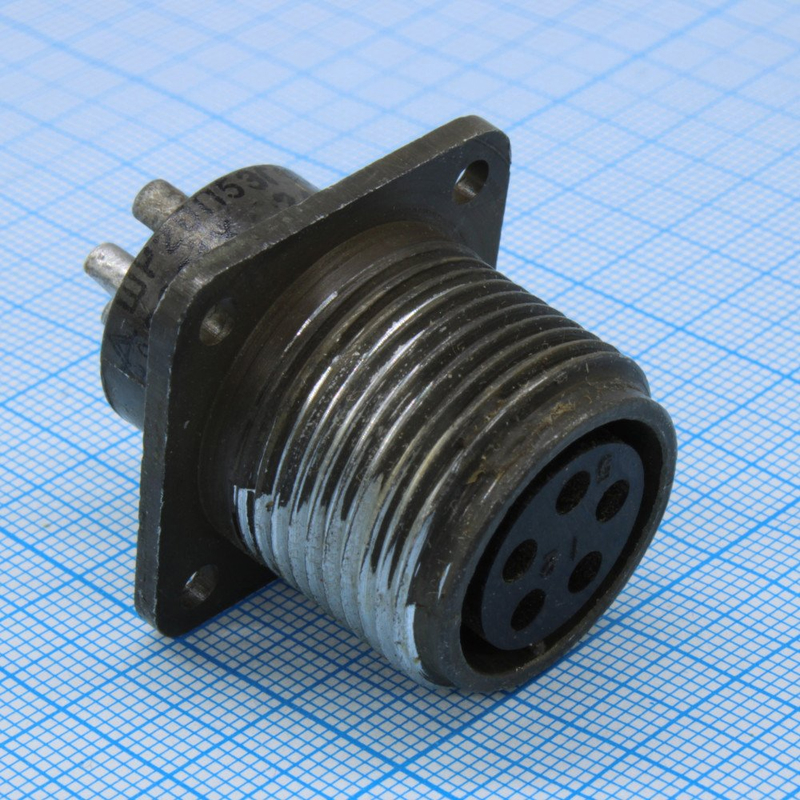

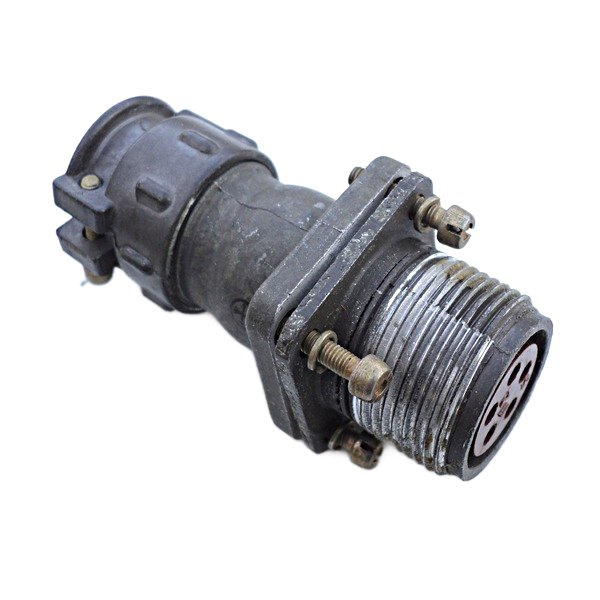

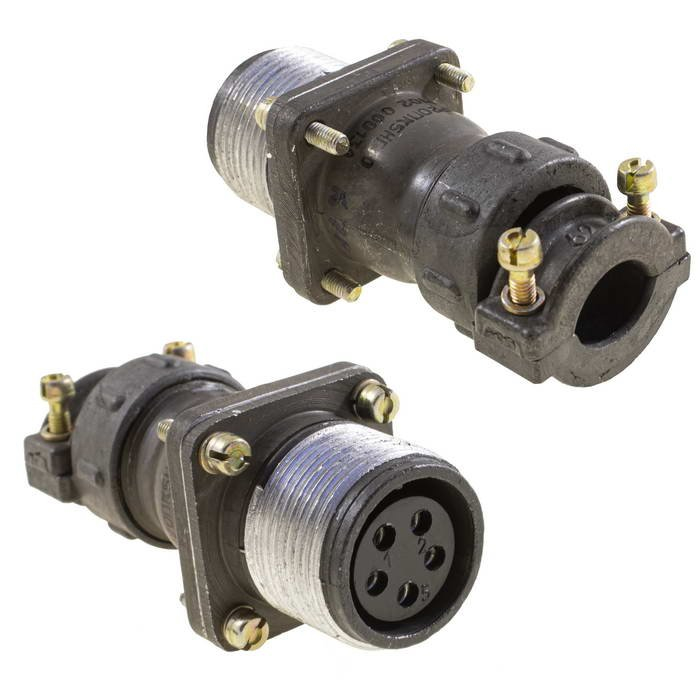

ШР20ПК5ЭГ10 представляет собой блочную розетку с кожухом типа Э из серии цилиндрических соединителей ШР, предназначенную для надежного электрического соединения в промышленных условиях.

Расшифровка обозначения

Обозначение ШР20ПК5ЭГ10 расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, ПК — прямой патрубок, 5 — количество контактов, Э — исполнение для экранированного кабеля, Г — розетка, 10 — номер контактного набора (диаметр контактов 2,5 мм).

Эта розетка выполнена из алюминиевого сплава с карболитовой вставкой и контактами с серебряным покрытием, что обеспечивает низкое переходное сопротивление (не более 1 мОм).

Технические характеристики

Соединитель рассчитан на рабочий ток до 25–35 А на контакт и максимальное напряжение до 850 В (постоянного или переменного тока с частотой до 3 МГц).

Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), при пониженном давлении 0,13 мПа и влажности до 98%.

Обеспечивает стойкость к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и линейным нагрузкам до 2000 м/с²; ресурс — 500 циклов сочленения-расчленения, наработка не менее 1000 часов.

Применение

Розетки ШР20ПК5ЭГ10 применяются во внутренних и наружных установках (с защитой от пыли и влаги), в климатическом исполнении УХЛ, для электрических цепей в промышленности, включая экранированные кабели.

Габариты составляют около 30×30×53–55 мм, метод монтажа — объемный, сочленение — резьбовое.
