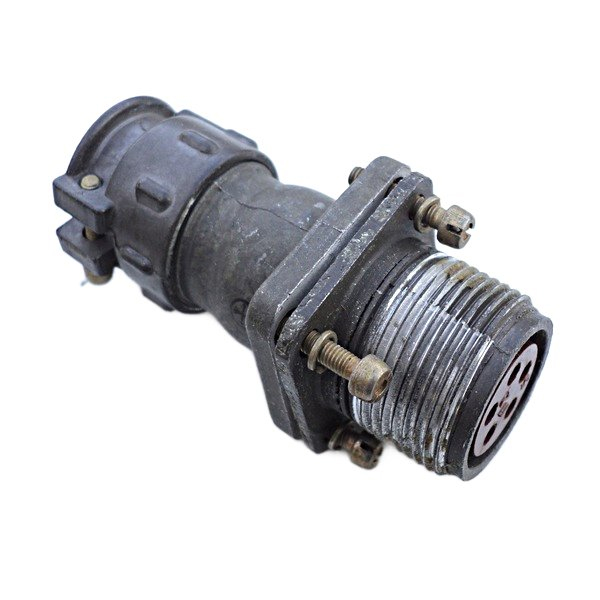

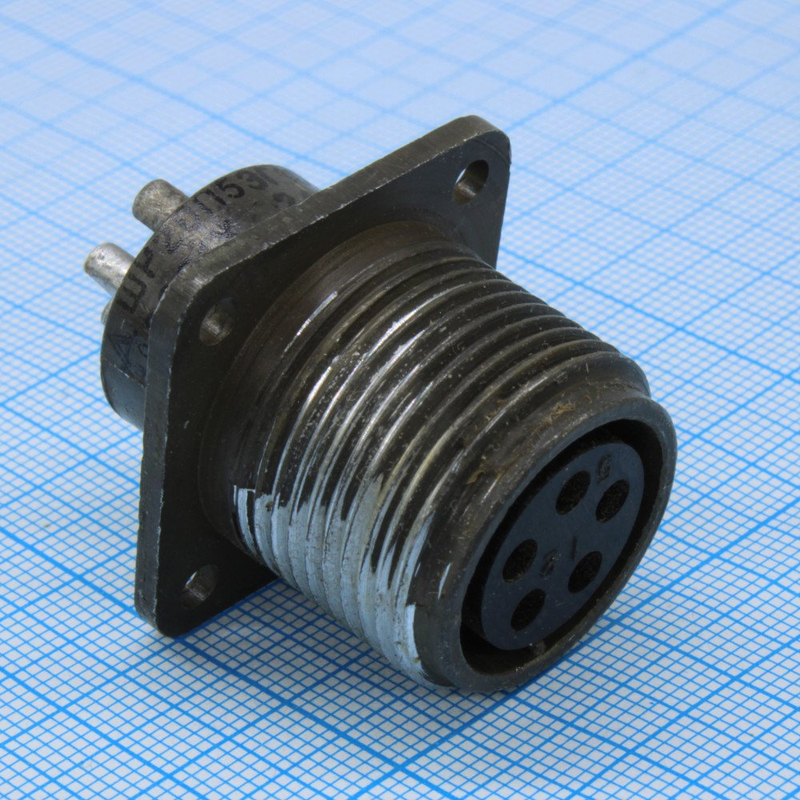

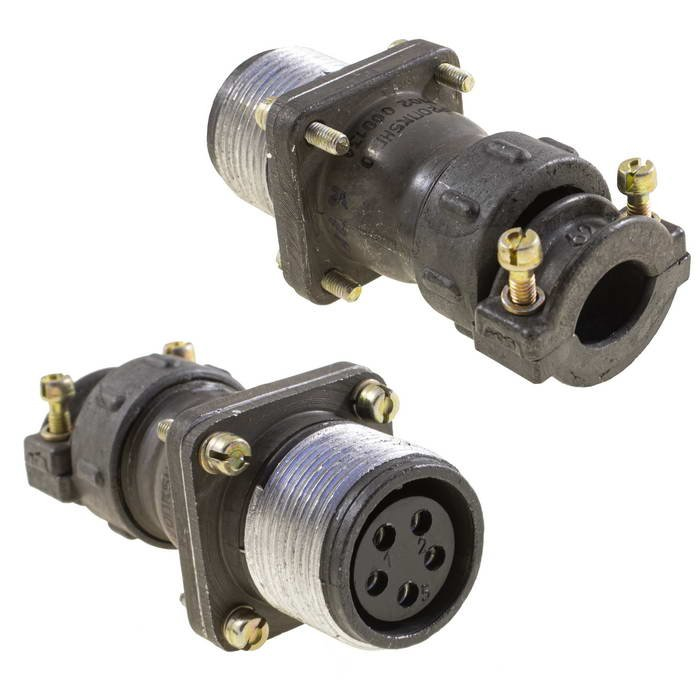

ШР20ПК5ЭГ10 — это блочная розетка с кожухом (Э) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного электрического соединения в промышленных и специальных системах.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, ПК — прямой патрубок, 5 — количество контактов, Э — исполнение для экранированного кабеля, Г — розетка, 10 — номер контактного набора (диаметр контактов 2,5 мм).

Технические характеристики

Розетка рассчитана на рабочий ток до 25–35 А на контакт (в зависимости от условий) и максимальное напряжение до 850 В для постоянного и переменного тока (частотой до 3 МГц).
Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм.
Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), при пониженном давлении до 0,13 мПа и влажности до 98%.

Механические свойства

Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), удары (до 5000 м/с² одиночные, 350 м/с² многократные) и линейное ускорение до 2000 м/с².
Ресурс — 500 циклов соединений-расчленений, наработка не менее 1000 часов, срок хранения до 15 лет.
Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Конструкция и применение

Корпус из алюминиевого сплава, вставка из карболита, контакты с серебряным покрытием, резьбовое соединение, габаритные размеры около 30×30×53–55 мм.
Предназначена для блочного (приборного) монтажа с прямым патрубком под экранированный кабель, часто используется в авиации, судостроении и тяжелом машиностроении.
