Назначение

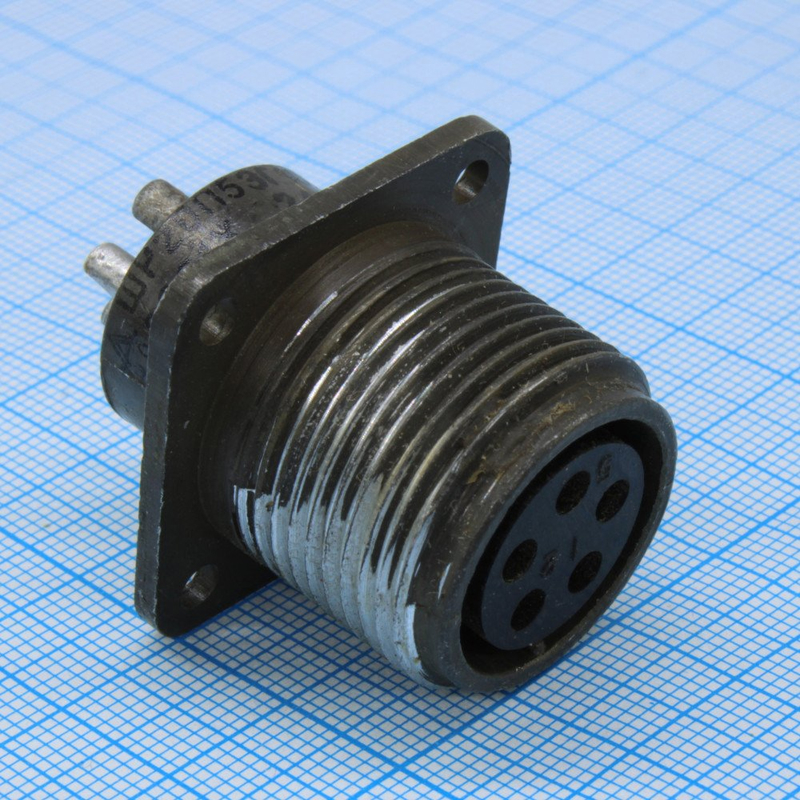

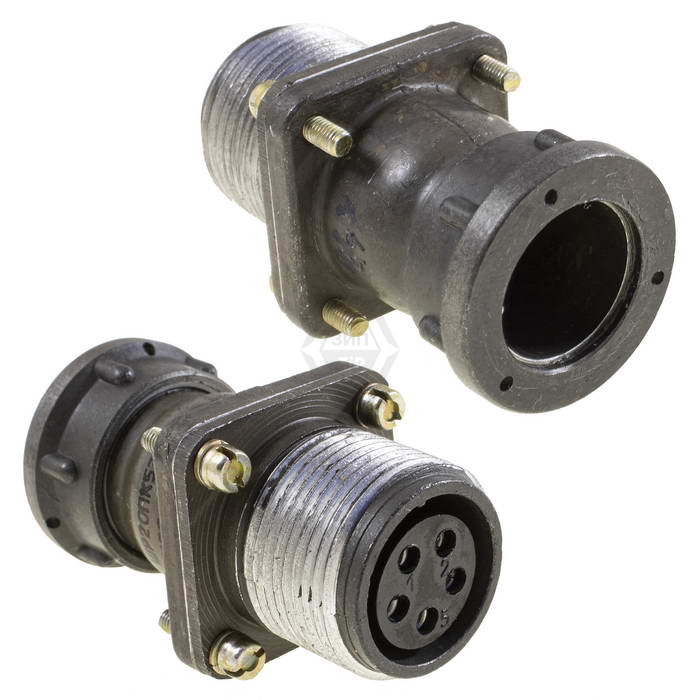

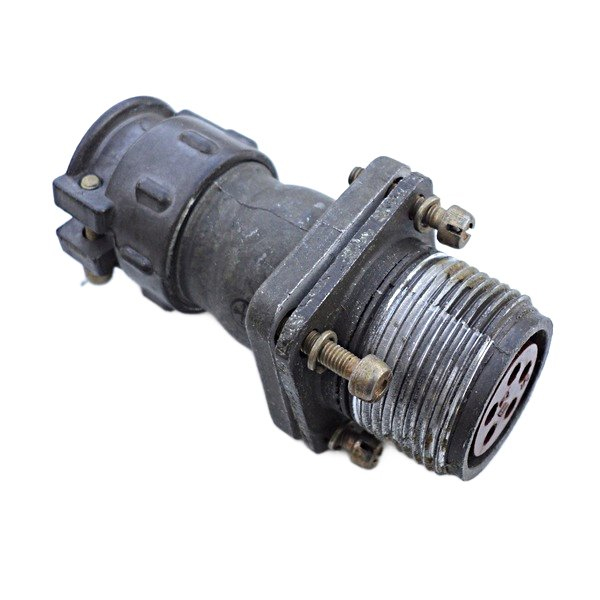

ШР20ПК5ЭГ10 — это приборная розетка серии ШР производства «Каскад» (2024 год, пройдена ОТК). Изделие представляет собой цилиндрический низкочастотный негерметичный соединитель и предназначено для соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется в составе разъёмных соединений, где требуется передача электрического сигнала и питания между блоками, модулями и узлами оборудования.

Конструкция серии ШР рассчитана на работу с экранированными или неэкранированными кабелями, что делает розетку универсальным решением как для силовых, так и для измерительных цепей.

Область применения

Розетка используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ. Основные сферы применения:

• измерительные приборы и лабораторное оборудование;
• радиоэлектронная и радиотехническая аппаратура;
• электроаппаратура общего назначения, где требуется разъёмное соединение цепей;
• устройства, работающие с экранированными или неэкранированными кабелями.

Благодаря широкому температурному диапазону и устойчивости к механическим воздействиям розетка подходит для эксплуатации в составе аппаратуры, подвергающейся вибрации, ударам и линейным ускорениям.

Технические характеристики

Электрические параметры

• Количество контактов: 5, диаметр контакта 2,5 мм.
• Рабочий ток на контакт: до 25 А, максимально до 35 А.
• Общий ток: до 125 А.
• Напряжение: до 850 В постоянного или переменного тока при частоте до 3 МГц.
• Сечение провода: до 3 мм².
• Сопротивление контакта: не более 0,001 Ом.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и ресурс

• Температурный диапазон: от минус 60 °C до плюс 60 °C, с допустимым перегревом контактов до плюс 110 °C.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: не менее 500.
• Сохраняемость: 15 лет.

Устойчивость к механическим воздействиям

• Вибрация: диапазон от 1 до 5000 Гц, ускорение 300 м/с².
• Удар: до 5000 м/с².
• Линейное ускорение: до 2000 м/с².

Особенности и комплектация

Розетка ШР20ПК5ЭГ10 выпущена в 2024 году и прошла контроль ОТК, что подтверждает соответствие заявленным параметрам. Изделие относится к негерметичным соединителям, поэтому при эксплуатации на открытом воздухе требует дополнительной защиты от пыли и влаги. Серия ШР широко применяется в отечественной аппаратуре благодаря взаимозаменяемости и отработанной конструкции.

Артикул изделия — 51222. Товар относится к категории ШР20. Точные сведения о комплектации поставки, стране производства, сертификатах и гарантийных условиях в предоставленных данных отсутствуют, поэтому не приводятся.
