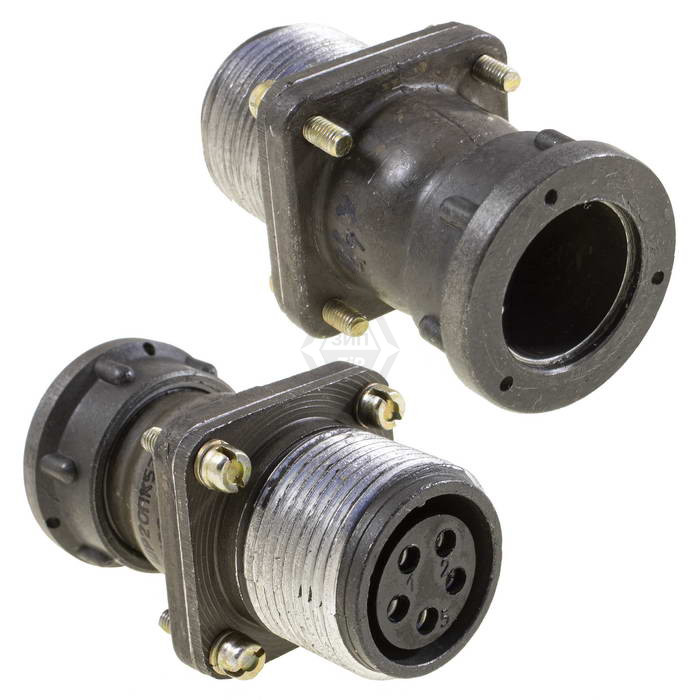

ШР20ПК5ЭГ10 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с 5 контактами и прямым патрубком для экранированного кабеля, выпускавшаяся примерно в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая измерительные приборы и радиотехнику.

Основные характеристики

Соединитель работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В, с рабочим током на контакт до 25 А.

Рабочая температура — от -60 до +60 °C (с перегревом контактов до +110 °C), устойчива к вибрации (1–5000 Гц, 300 м/с?), ударам (до 5000 м/с?) и пониженному давлению (1,3·10?? Па).

Сопротивление изоляции не менее 5000 МОм, наработка минимум 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.
