Соединитель ШР20ПК5ЭГ10 представляет собой электрический разъем, предназначенный для использования в различных электрических цепях. Он может работать как с экранированными, так и с неэкранированными кабелями при напряжении до 850 В и частоте до 3 МГц. Эти соединители подходят как для внутреннего, так и для наружного применения, при условии защиты от пыли и влаги.

Структура и характеристики

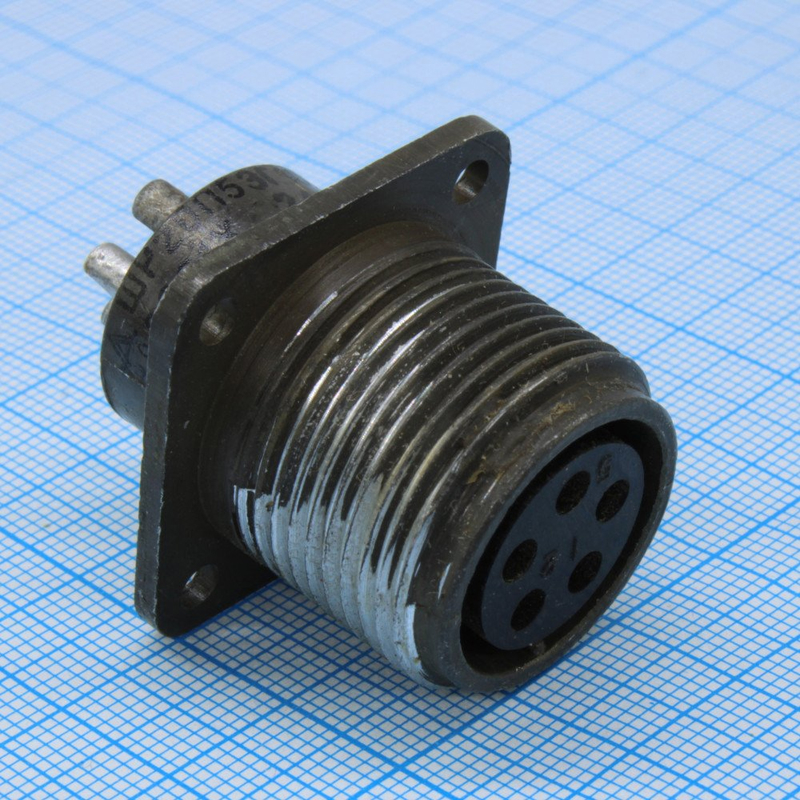

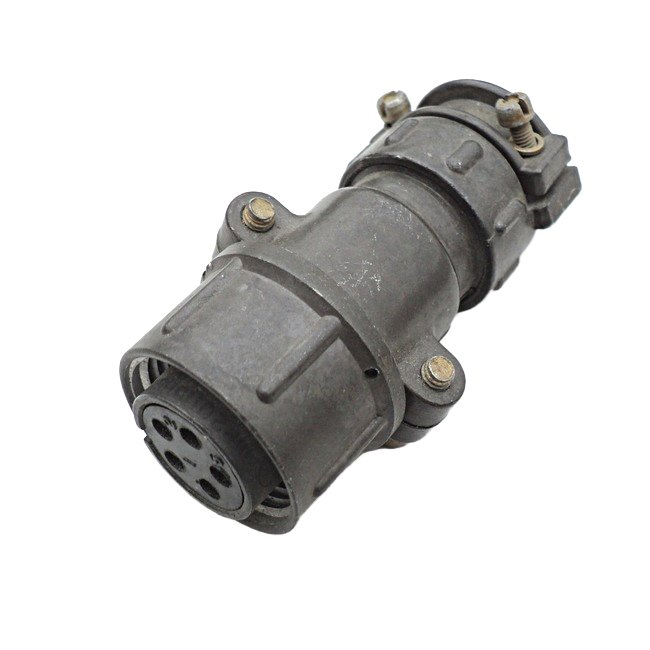

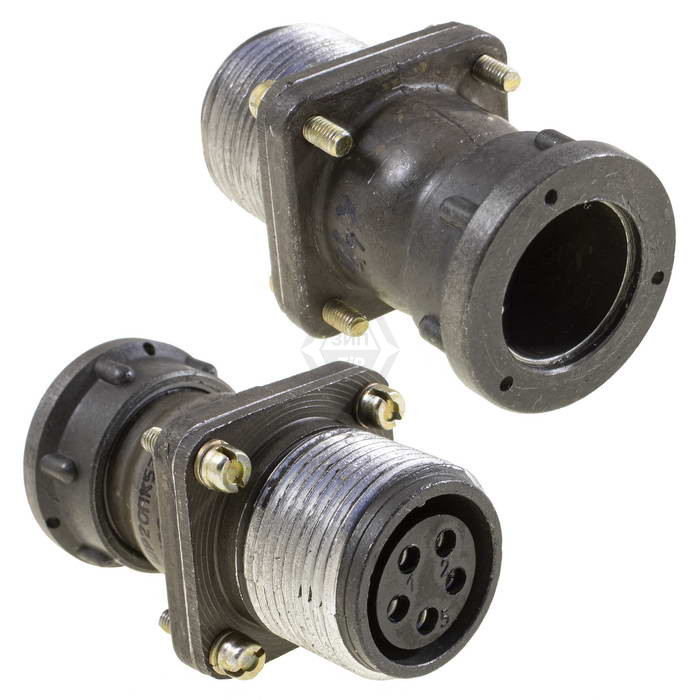

Соединитель состоит из двух частей: вилки и розетки. Каждая из этих частей может быть выполнена в блочном или кабельном исполнении. вилки и розетки имеют резьбовое соединение, а поляризация корпусов осуществляется по одношпоночному принципу.

Технические характеристики :

• Количество контактов : 5 (диаметр каждого 2,5 мм)

• Максимальная токовая нагрузка на контакт : 25 А

• Общая максимальная токовая нагрузка : 125 А

• Сопротивление контакта : не более 1 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Рабочие температуры : от -60°C до +60°C

• Количество циклов соединения/разъединения : 500

• Минимальная наработка : 1000 часов

Применение

Соединители ШР20ПК5ЭГ10 широко используются в различных отраслях, включая промышленность и энергетику, благодаря своей надежности и устойчивости к механическим воздействиям. Они могут быть использованы в условиях, требующих высокой степени защиты от внешних факторов.

Совместимость

Разъемы ШР20ПК5ЭГ10 совместимы с другими типами соединителей, что позволяет их использовать в различных конфигурациях и системах. Это делает их универсальным решением для подключения оборудования в сложных электрических сетях.
