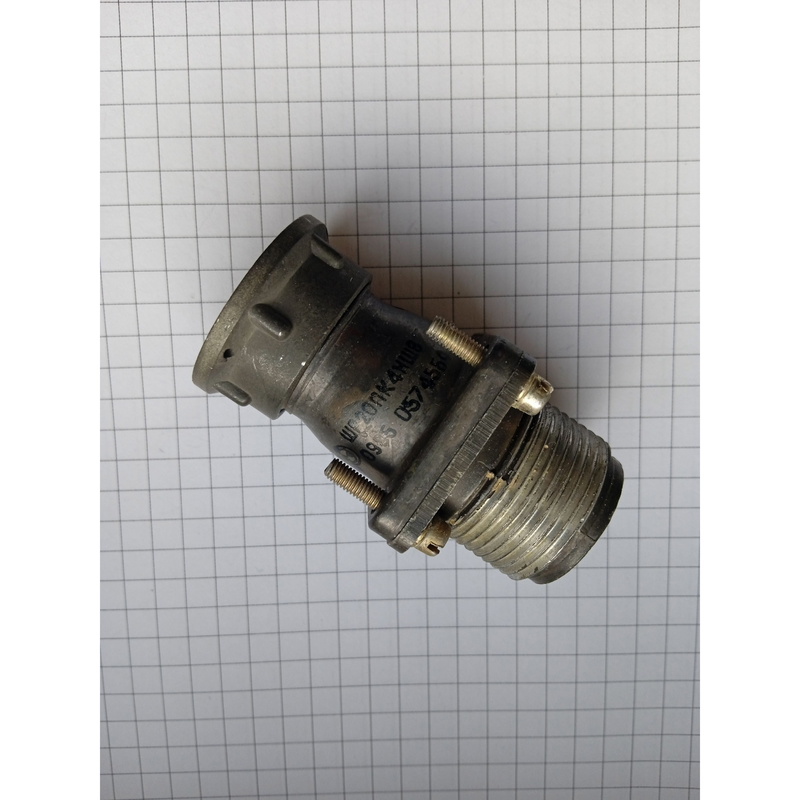

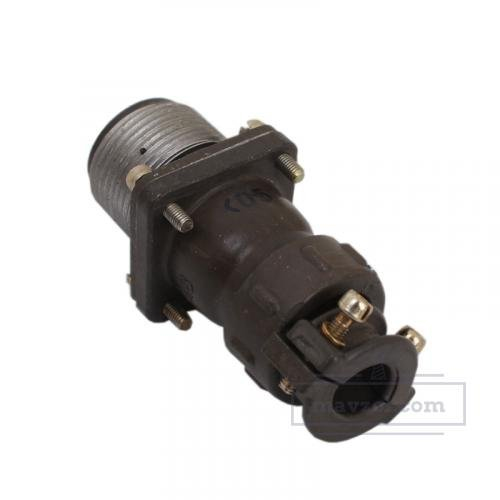

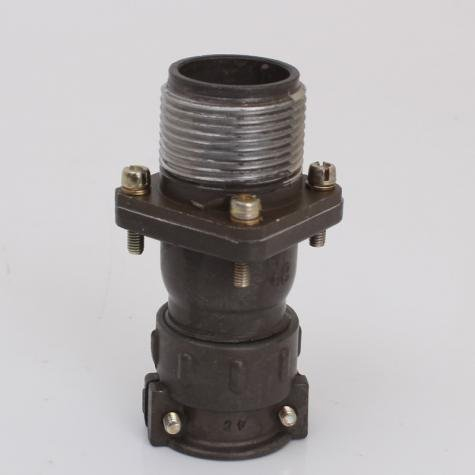

ШР20ПК4НШ8 — это приборная цилиндрическая вилка блочного типа из серии соединителей ШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Вилка ШР20ПК4НШ8 используется в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц) для соединения кабельных и блочных розеток, в том числе аналогичных серий 2РТТ и 2РТ‑А. Корпус выполнен из алюминиевого сплава с оксидным покрытием, изолятор — из бакелита, контакты — штыревые, круглые, диаметром 2,5 мм, с серебряным покрытием.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Максимальный рабочий ток на контакт (для контактов Ø 2,5 мм) — до 25 А.

• Сопротивление контакта не более 1 мОм при этом диаметре.

• Количество контактов — 4, сочетание контактов «8» означает 4 штыря Ø 2,5 мм.

• Корпус — приборный, с прямым патрубком и гайкой для неэкранированного кабеля.

• Метод сочленения — резьбовой (накидная гайка М24×1,5), монтаж на панель — механический крепёж с пайкой проводников в контактные отверстия.

• Габариты корпуса 30×30×65,8 мм, масса изделия около 40 г.

Разъём рассчитан на работу в широком диапазоне температур, который обычно указывается как от −60 °C до +60 °C, с относительной влажностью до 98% при 25 °C. Соединитель устойчив к вибрации с частотами от 1 до 5000 Гц и ударам до 35 g (многократные) и 500 g (одиночные), что позволяет применять его в аппаратуре, эксплуатируемой в условиях повышенных механических нагрузок.

• Соединитель — неэкранированный, без герметизации и уплотнительной втулки, предназначен для неэкранированного кабеля.

• Климатическое исполнение — УХЛ, возможен интервал рабочих температур и давлений, соответствующий требованиям ТУ и нормативных документов серии ШР.

• Ресурс — порядка 500 циклов сочленения–расчленения, минимальная наработка — около 1000 часов.
