Назначение и область применения

ШР20ПК4НШ8 представляет собой приборную вилку с прямым патрубком, выпускавшуюся в период 2013–2016 годов. Изделие относится к категории цилиндрических низкочастотных соединителей общего назначения и предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры.

Соединитель рассчитан на использование в электро-, радио- и контрольно-измерительных приборах. Конструкция допускает применение как для внутреннего, так и для наружного монтажа при условии обеспечения защиты от пыли и воды. Рабочий диапазон частот электрических цепей достигает 3 МГц, что позволяет применять вилку в низкочастотных трактах передачи сигналов и цепях питания.

Технические характеристики

Разъём имеет 8 контактов. Структура обозначения ШР20ПК4НШ8 расшифровывается следующим образом: диаметр корпуса составляет 20 мм, конструкция предусматривает 4 ряда контактов, патрубок прямой, корпус оснащён гайкой, тип изделия — вилка. Габаритные размеры составляют 65,8 на 30 на 30 мм. Метод монтажа — пайка.

Электрические параметры

• Рабочий ток: 25 А
• Максимальное напряжение постоянного тока: 850 В
• Количество контактов: 8
• Диаметр корпуса: 20 мм
• Количество рядов контактов: 4

Механические и эксплуатационные показатели

• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Температурный диапазон: от минус 60°C до плюс 60°C, кратковременно до плюс 110°C
• Вибрационные нагрузки: 1–5000 Гц при ускорении 300 м/с²
• Удар одиночного действия: 5000 м/с²
• Удар многократного действия: 350 м/с²
• Пониженное атмосферное давление: 0,13 мПа

Конструктивные особенности и комплектация

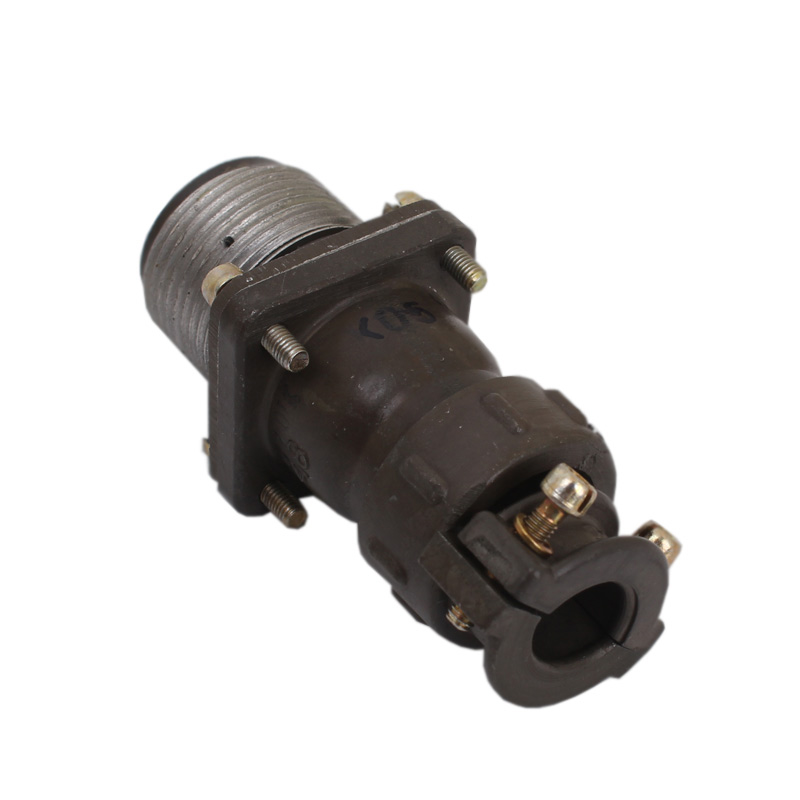

Вилка ШР20ПК4НШ8 выполнена в цилиндрическом металлическом корпусе с прямым патрубком, обеспечивающим удобный ввод кабеля и надёжную фиксацию при монтаже. Наличие гайки в конструкции позволяет использовать изделие для панельного крепления и обеспечивает механическую устойчивость соединения в условиях вибрационных и ударных нагрузок.

Изделие соответствует приёмке «5», что подтверждает проведение полного объёма приёмо-сдаточных испытаний на предприятии-изготовителе. Год выпуска данной партии — 2016. Артикул изделия — 9337, категория — ШР20.

Соединитель предназначен для пайки проводников к контактным хвостовикам, что обеспечивает высокую надёжность электрического контакта и механическую прочность монтажа. Изделие сохраняет работоспособность в широком диапазоне климатических и механических воздействий, что делает его пригодным для применения в аппаратуре ответственного назначения.
