Назначение изделия

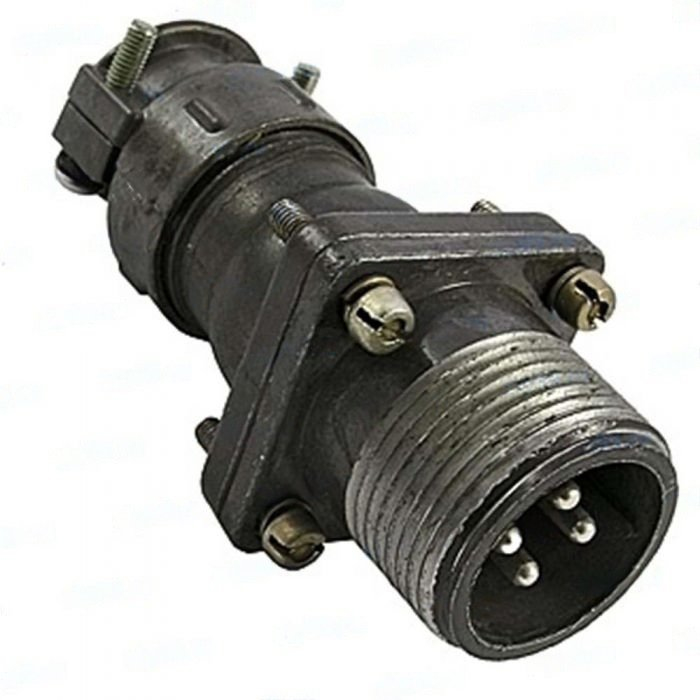

ШР20ПК4НШ8 представляет собой вилку блочного типа цилиндрического низкочастотного соединителя серии ШР общепромышленного назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для организации надёжного объёмного монтажа, где требуется разъёмное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Конструктивное исполнение «вилка блочная с кожухом» обеспечивает удобную установку на приборную панель или корпус оборудования. Наличие прямого патрубка и гайки позволяет выполнять ввод неэкранированного кабеля с надёжной фиксацией. Изделие рассчитано на многократные циклы сочленения и расчленения, что делает его пригодным для эксплуатации в аппаратуре, требующей периодического обслуживания или замены отдельных узлов.

Подтверждённые технические характеристики

Соединитель имеет приборный корпус условного размера 20. В конструкции предусмотрены 4 основных контакта диаметром 1,5 мм с никелевым покрытием, а также 8 вспомогательных контактов. Применение никелевого покрытия обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии в процессе хранения и эксплуатации.

Ключевые электрические параметры изделия:

• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• минимальная наработка — 5000 часов;
• число сочленений-расчленений — не менее 500;
• рабочее напряжение — до 850 В амплитудного значения;
• диапазон рабочих частот — до 3 МГц.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30g). Соединитель выдерживает одиночные удары с ускорением до 5000 м/с² (500g) и многократные удары с ускорением до 350 м/с² (35g). Допустимое линейное ускорение достигает 2000 м/с² (200g).

Условия эксплуатации

Рабочий диапазон температуры окружающей среды составляет от минус 60 до плюс 60 °C. Изделие устойчиво к смене температур в интервале от минус 60 до плюс 110 °C. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па. Такие параметры позволяют применять вилку в составе аппаратуры, эксплуатируемой в жёстких климатических и механических условиях, включая неотапливаемые помещения и подвижные объекты.

Расшифровка обозначения и особенности применения

Маркировка изделия содержит полную информацию о его конструктивных особенностях:

1. ШР — тип соединителя, низкочастотный цилиндрический разъём;
2. 20 — условный размер корпуса;
3. ПК — приборная часть с прямым патрубком;
4. 4 — число основных контактов;
5. Н — никелевое покрытие контактов;
6. Ш — вилка;
7. 8 — число вспомогательных контактов.

Данная вилка устанавливается на приборную панель или корпус оборудования и обеспечивает переход от внутреннего монтажа к внешнему кабельному соединению. Прямой патрубок с гайкой позволяет закрепить неэкранированный кабель без дополнительных переходных элементов. Наличие кожуха защищает контактную группу от механических повреждений и случайного прикосновения.

Изделие соответствует категории приёмки «5», что подтверждает прохождение установленного контроля качества при выпуске с предприятия-изготовителя. Год выпуска — 91. Артикул изделия — 41195. Соединитель относится к категории ШР20 и предназначен для применения в аппаратуре, где требуется сочетание компактных размеров, высокой плотности контактов и устойчивости к внешним воздействующим факторам.
