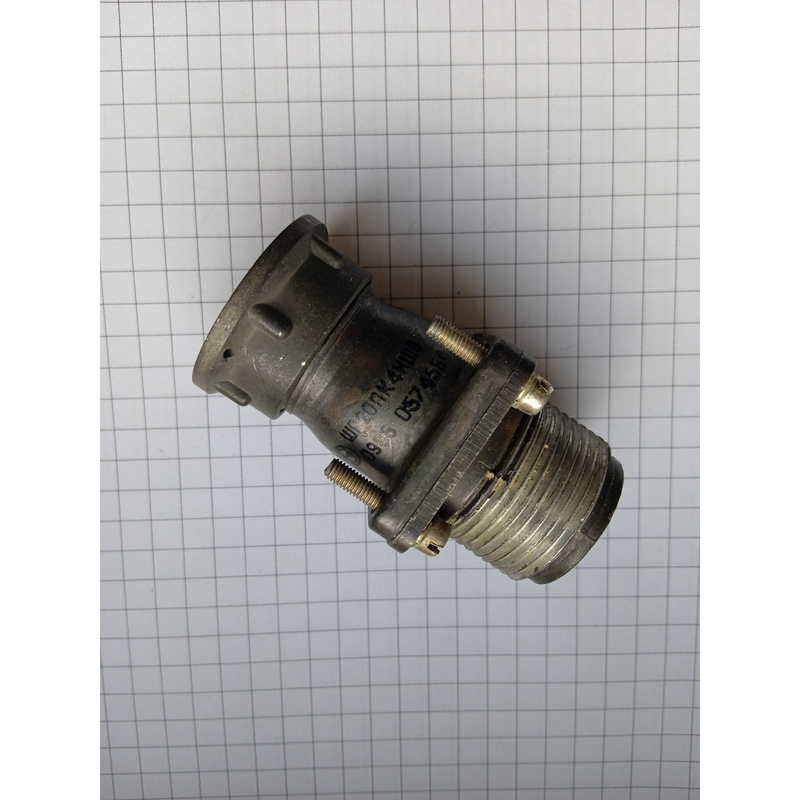

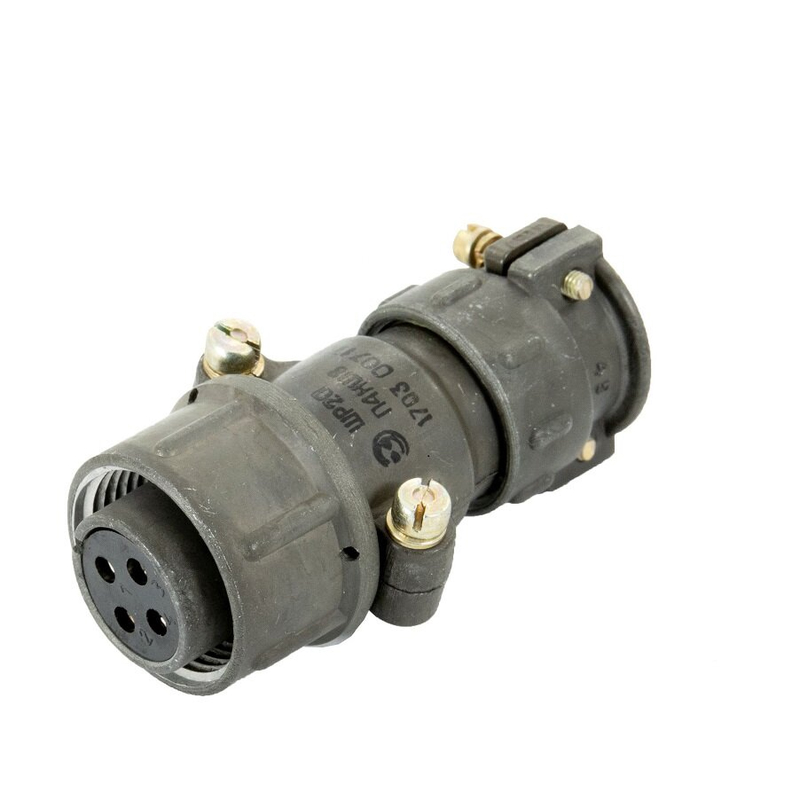

ШР20ПК4НШ8 — это низкочастотный цилиндрический соединитель серии ШР, представляющий собой кабельную вилку с 4 контактами диаметром 2,5 мм.

Основные характеристики

Предназначен для электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. Максимальная токовая нагрузка на контакт — 25 А (до 35 А кратковременно), на весь соединитель — до 100 А.

Работает при температуре от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и маркировка

Негерметичный разъем приборного или кабельного исполнения с прямым патрубком (ПК) и гайкой для неэкранированного кабеля (НШ). Проходной диаметр — 24 мм, резьбовое сочленение, одношпоночная поляризация.

Расшифровка: ШР — тип, 20 — размер корпуса, ПК — вилка с прямым патрубком, 4 — число контактов, НШ — гайка для неэкранированного кабеля, 8 — модификация.

Надежность

Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Климатическое исполнение УХЛ2, подходит для внутреннего монтажа (наружный — с защитой).
